申请日1996.09.24
公开(公告)日1997.11.12
IPC分类号E03D1/22; E03D1/30
摘要
本实用新型公开了一种废水净水两用座便器具，该座便器具的横隔板和竖隔板将箱体隔成净水箱和废水箱两部分，竖隔板下部连接浮筒装置，上部连接挂孔装置，废水箱内连接废水溢流管，净水进水管的上部位于净水箱内，下部穿过废水箱与净水管连接，箱体的中部连接排水装置，废水箱的上部连接按键装置。主要使用废水冲洗，可节约净水80%以上，尤其适用于缺水城市中住宅、宾馆和饭店的卫生间使用。结构简单，可大批量工业化生产。
権利要求書
1、一种废水净水两用座便器具，该座便器具由座便器连接水箱构成， 水箱有箱体和箱盖，其特征是箱体内有横隔板和竖隔板，横隔板和竖隔板将箱 体隔成净水箱和废水箱两部分，竖隔板下部连接浮筒装置，竖隔板上部连接挂 孔装置，废水箱内连接废水溢流管，净水进水管的上部位于净水箱内，净水进 水管的下部穿过废水箱与净水管连接，箱体的中部连接排水装置，废水箱的上 部连接按键装置。
2、根据权利要求1所述的废水净水两用座便器具，其特征是横隔板和 竖隔板互相垂直连接，构成一直角。
3、根据权利要求1所述的废水净水两用座便器具，其特征是排水装置 由排水管上的两个进水口分别连接净水球阀和废水球阀构成，排水管呈 形， 净水球阀位于净水箱内，废水球阀位于废水箱内。
4、根据权利要求1所述的废水净水两用座便器具，其特征是浮筒装置 由定位导杆下端连接竖隔板，定位导杆上端套浮筒，浮筒上端连接T形杆构成。
5、根据权利要求1所述的废水净水两用座便器具，其特征是挂孔装置 由挂孔支架的前端和后端分别连接前挂孔和后挂孔构成，前挂孔通过拉线连接 净水球阀，后挂孔通过拉线连接废水球阀。
6、根据权利要求1所述的废水净水两用座便器具，其特征是按键装置 后端为按键，按键前端连接推杆，推杆前部连接前挂钩和后挂钩，按键的内帽 由外帽固定在箱体上，内帽内装调节轴，调节轴上套弹簧，调节轴后端连接按 键触头。
说明书
废水净水两用座便器具
本实用新型涉及一种卫生间使用的座便器具。
公知的座便器具由座便器连接水箱构成，水箱的进水口与净水(自来水) 连接，座便器只能用净水(自来水)冲洗。由于城市中净水(自来水)资源日 益紧张，因此，该座便器具存在着使用时消耗大量净水的缺陷。
本实用新型目的是提供一种以消耗生活废水(如卫生间面盆、浴缸、厨 房水盆排出的水)为主、净水为辅的废水净水两用座便器具，可节省大量净水。

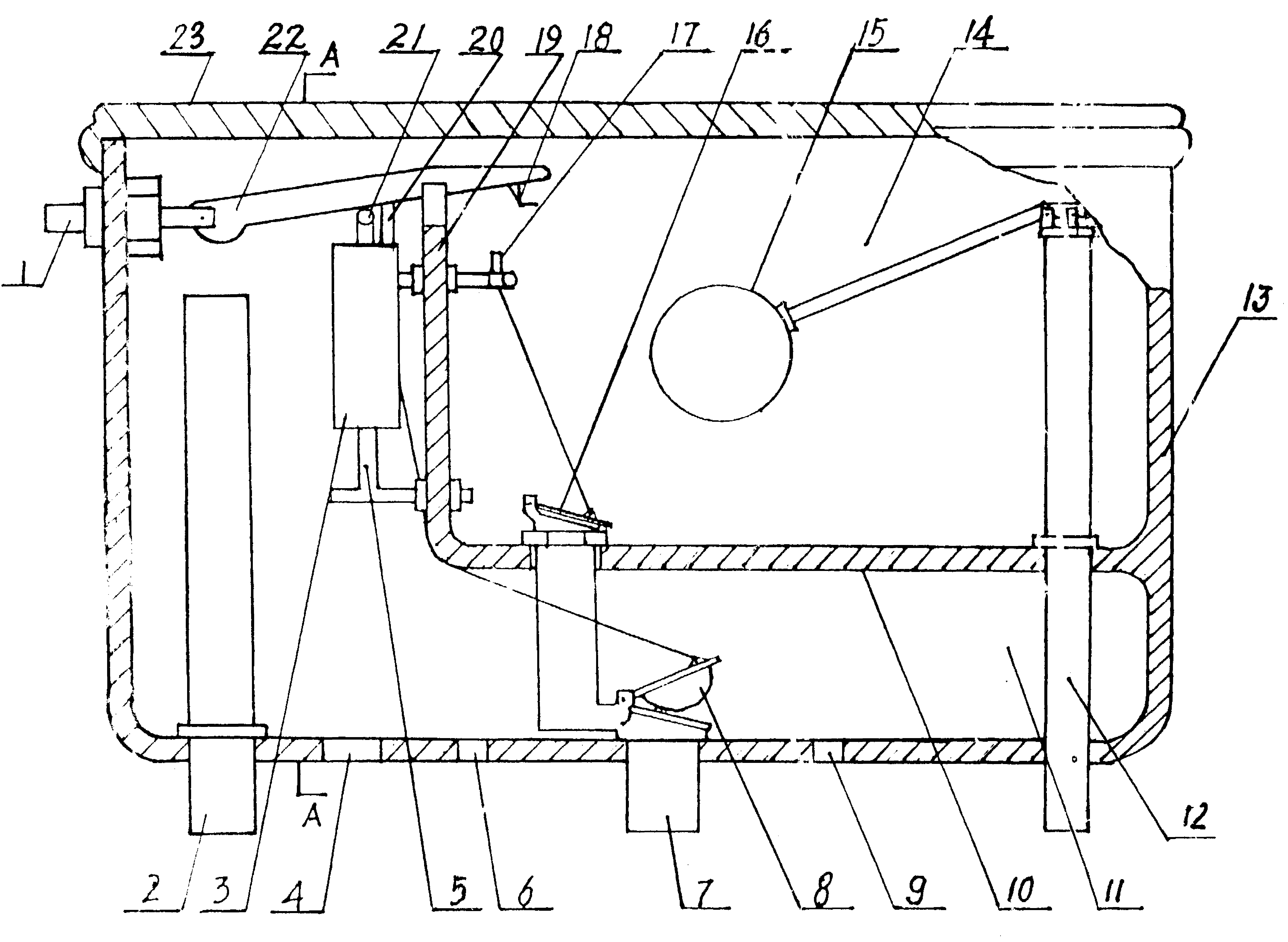

本实用新型的目的是这样实现的：该座便器具由座便器连接水箱构成， 水箱有箱体和箱盖，箱体内有横隔板和竖隔板，横隔板和竖隔板将箱体隔成净 水箱和废水箱两部分，竖隔板下部连接浮筒装置，竖隔板上部连接挂孔装置， 废水箱内连接废水溢流管，净水进水管的上部位于净水箱内，净水进水管的下 部穿过废水箱与净水管连接，箱体的中部连接排水装置，废水箱的上部连接按 键装置。
所述的横隔板和竖隔板互相垂直连接，构成一直角。
所述的排水装置由排水管上的两个进水口分别连接净水球阀和废水球阀 构成，排水管呈所述的浮筒装置由定位导杆下端连接竖隔板，定位导杆上端套浮筒，浮 筒上端连接T形杆构成。
所述的挂孔装置由挂孔支架的前端和后端分别连接前挂孔和后挂孔构成， 前挂孔通过拉线连接净水球阀，后挂孔通过拉线连接废水球阀。
所述的按键装置后端为按键，按键前端连接推杆，推杆前部连接前挂钩 和后挂钩，按键的内帽由外帽固定在箱体上，内帽内装调节轴，调节轴上套弹 簧，调节轴后端连接按键触头。
本实用新型的优点是：主要使用卫生间和厨房间的生活废水进行冲洗， 可节约大量净水(自来水)，与公知的座便器具相比，可节约净水80%以上， 尤其适用于缺水城市中住宅、宾馆和饭店的卫生间使用。其结构简单，可大批 量工业化生产。
