申请日2017.08.22
公开(公告)日2018.12.11
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型公开了一种污水污泥沉降装置,包括机架和设置在机架上的沉降槽，所述的沉降槽上安装一个排水管，所述的排水管上安装一个阀门，所述的沉降槽的底部竖直固设一个排污管，所述的排污管的下端固设一个密封板，所述的密封板将排污管的下端密封住，所述的排污管内竖直设置一个螺旋搅拌轴，所述的螺旋搅拌轴通过轴承安装在密封板上，所述的密封板的下表面上安装一个电机，所述的电机的输出轴与螺旋搅拌轴的下端固连，所述的排污管的下端设置一个出污管，所述的出污管的另一端安装一个管盖。本实用新型具有污泥清理方便、节省人力和体力等优点。
权利要求书

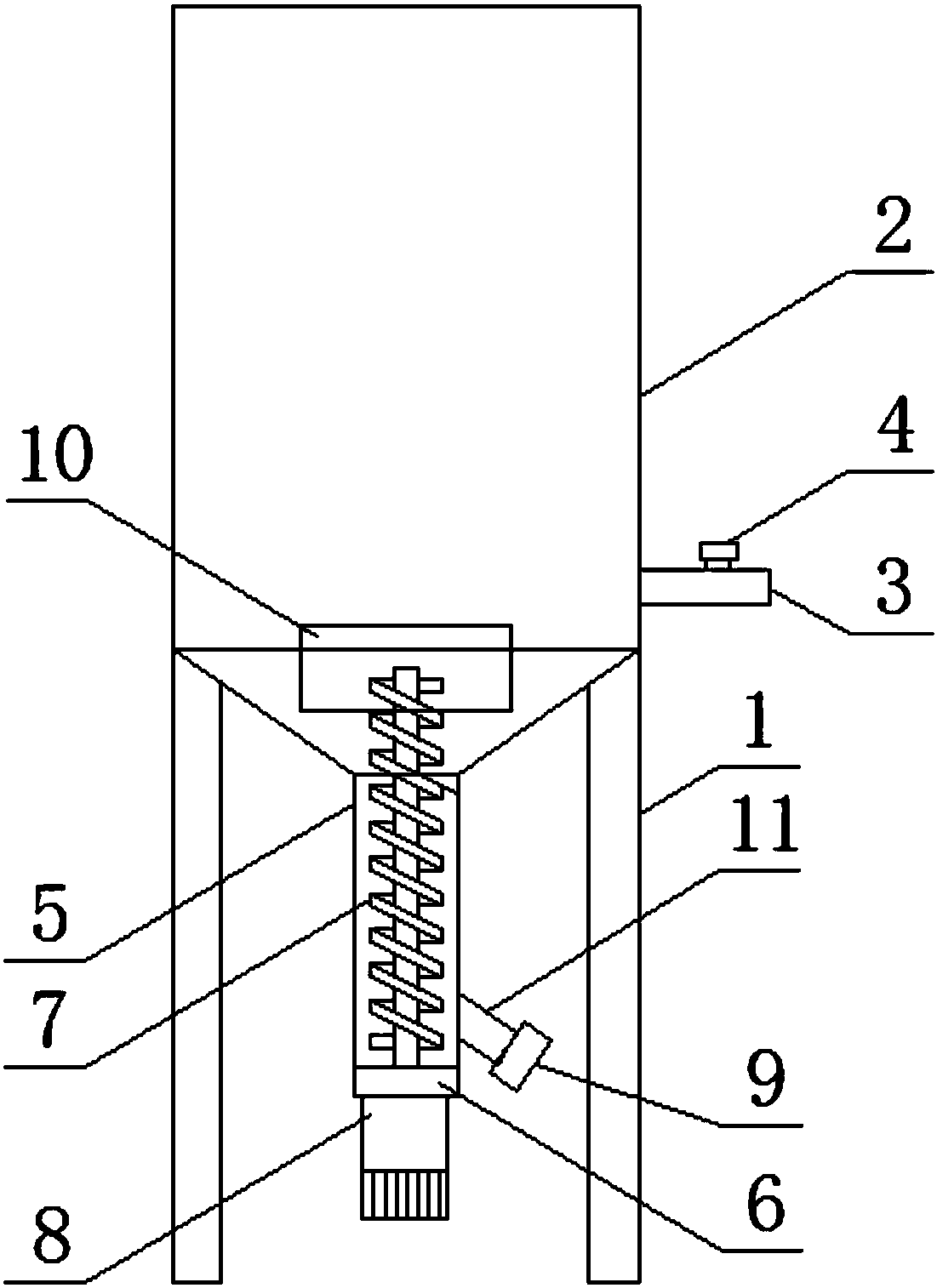

1.一种污水污泥沉降装置,包括机架(1)和设置在机架(1)上的沉降槽(2)，所述的沉降槽(2)上安装一个排水管(3)，所述的排水管(3)上安装一个阀门(4)，其特征在于：所述的沉降槽(2)的底部竖直固设一个排污管(5)，所述的排污管(5)的下端固设一个密封板(6)，所述的密封板(6)将排污管(5)的下端密封住，所述的排污管(5)内竖直设置一个螺旋搅拌轴(7)，所述的螺旋搅拌轴(7)通过轴承安装在密封板(6)上，所述的密封板(6)的下表面上安装一个电机(8)，所述的电机(8)的输出轴与螺旋搅拌轴(7)的下端固连，所述的排污管(5)的下端设置一个出污管(11)，所述的出污管(11)的另一端安装一个管盖(9)。
2.根据权利要求1所述的一种污水污泥沉降装置，其特征在于：所述的沉降槽(2)上设置一个透明玻璃(10)，所述的透明玻璃(10)的高度低于排水管(3)与沉降槽(2)的连接处的高度。
3.根据权利要求1或2所述的一种污水污泥沉降装置，其特征在于：所述的沉降槽(2)的底部为倒置圆锥形。
4.根据权利要求1或2所述的一种污水污泥沉降装置，其特征在于：所述的螺旋搅拌轴(7)的上端伸入到沉降槽(2)的内部。
说明书
一种污水 污泥沉降装置
技术领域
本实用新型涉及污水处理领域，具体来说是一种污水污泥沉降装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
在污水处理过程中，会对污水中的污泥进行沉降，目前主要采用污泥沉降装置对污水中的污泥进行沉降，但是现有的污泥沉降装置结构比较简单，在对污水沉降完成后，需要人工手工将污泥清理掉，因此比较耗费人力和体力，而且清理比较不便。
实用新型内容
本实用新型的目的是为了解决现有技术中的污泥清理不便、耗费人力和体力的缺陷，提供一种污水污泥沉降装置来解决上述问题。
为了实现上述目的，本实用新型的技术方案如下：本实用新型公开了一种污水污泥沉降装置,包括机架和设置在机架上的沉降槽，所述的沉降槽上安装一个排水管，所述的排水管上安装一个阀门，所述的沉降槽的底部竖直固设一个排污管，所述的排污管的下端固设一个密封板，所述的密封板将排污管的下端密封住，所述的排污管内竖直设置一个螺旋搅拌轴，所述的螺旋搅拌轴通过轴承安装在密封板上，所述的密封板的下表面上安装一个电机，所述的电机的输出轴与螺旋搅拌轴的下端固连，所述的排污管的下端设置一个出污管，所述的出污管的另一端安装一个管盖。
作为优选，所述的沉降槽上设置一个透明玻璃，所述的透明玻璃的高度低于排水管与沉降槽的连接处的高度。
作为优选，所述的沉降槽的底部为倒置圆锥形。
作为优选，所述的螺旋搅拌轴的上端伸入到沉降槽的内部。
本实用新型相比现有技术具有以下优点：
1、污泥清理方便;
2、节省人力和体力。
