申请日2017.08.22
公开(公告)日2018.06.05
IPC分类号C02F3/28
摘要
本实用新型公开了一种污水处理用缺氧池结构，包括缺氧池、格栅、进水口、硝酸盐传感器、底部斜板、轴承、电机、连接块和排泥管，所述缺氧池的一侧设置有回流混合液管接口，且缺氧池的一侧设置有进水口，所述缺氧池的另一侧设置有出水口。本实用新型结构科学合理，使用安全方便，设置了反硝化菌种添加管，通过加入反硝化菌种使缺氧池内部的亚硝酸盐以及亚硝酸加速反应，变成氮气排出池外，达到脱氮的目的并使BOD5浓度有所下降，提高污水处理时间，设置了添加料，添加料为聚乙烯以及聚氨酯泡沫体混合而成，比重接近于水，可以促进氨气和氮氮气的去除，提高对有机物的处理效率。
权利要求书

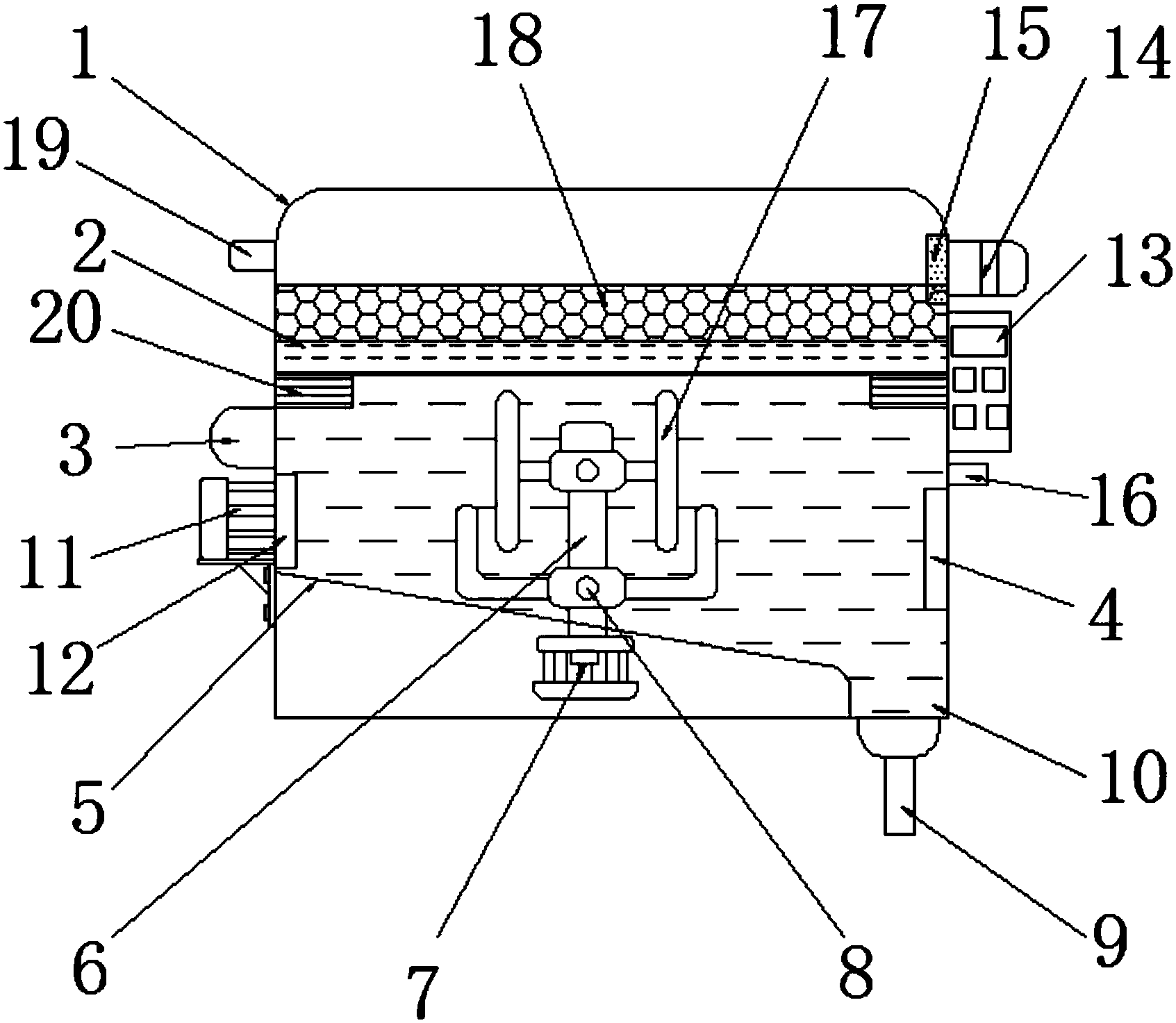

1.一种污水处理用缺氧池结构，包括缺氧池(1)、格栅(2)、进水口(3)、硝酸盐传感器(4)、底部斜板(5)、轴承(6)、电机(7)、连接块(8)、排泥管(9)、泥槽(10)、伺服电机(11)、推进器(12)、SC1000控制器(13)、出水口(14)、滤网(15)、反硝化菌种添加管(16)、搅拌桨(17)、添加料(18)、回流混合液管接口(19)、格栅放置板(20)和固定板(21)，其特征在于：所述缺氧池(1)的一侧设置有回流混合液管接口(19)，且缺氧池(1)的一侧设置有进水口(3)，所述缺氧池(1)的另一侧设置有出水口(14)，且缺氧池(1)的一侧靠近SC1000控制器(13)的下方位置处设置有SC1000控制器(13)，所述缺氧池(1)的一侧靠近SC1000控制器(13)的下方位置处设置有反硝化菌种添加管(16)，且缺氧池(1)的一侧靠近进水口(3)的下方位置处设置有伺服电机(11)，所述缺氧池(1)的底端连接有排泥管(9)，且缺氧池(1)的内部底端设置有底部斜板(5)，所述缺氧池(1)的内侧相对应伺服电机(11)的一侧位置处安装有推进器(12)，所述缺氧池(1)的内侧靠近反硝化菌种添加管(16)的一侧位置处安装有硝酸盐传感器(4)，且缺氧池(1)的内侧相对应出水口(14)的位置处设置有滤网(15)，所述缺氧池(1)的内侧靠近SC1000控制器(13)的一侧位置处固定有格栅放置板(20)，所述格栅放置板(20)的一侧连接有固定板(21)，且格栅放置板(20)的上方设置有格栅(2)，所述格栅(2)的上方设置有添加料(18)，所述底部斜板(5)的内部设置有电机(7)，且底部斜板(5)的一端设置有泥槽(10)，所述电机(7)的上方连接有轴承(6)，所述轴承(6)的外部设置有搅拌桨(17)，所述轴承(6)与搅拌桨(17)通过连接块(8)固定连接，所述硝酸盐传感器(4)的输出端与SC1000控制器(13)的输入端电性连接，所述伺服电机(11)与电机(7)的输入端均与SC1000控制器(13)的输出端电性连接，所述推进器(12)的输入端与内部电源的输出端电性连接。
2.根据权利要求1所述的一种污水 处理用缺氧池结构，其特征在于：所述格栅放置板(20)设置为L型，且格栅放置板(20)共有四个，所述四个格栅放置板(20)均通过固定板(21)固定在缺氧池(1)内侧边角处。
3.根据权利要求1所述的一种污水处理用缺氧池结构，其特征在于：所述伺服电机(11)的下方设置有三角固定座，所述三角固定座通过螺栓固定在缺氧池(1)的一侧。
4.根据权利要求1所述的一种污水处理用缺氧池结构，其特征在于：所述轴承(6)，连接块(8)和搅拌桨(17)的外部均涂有防锈防腐蚀材质的构件。
5.根据权利要求1所述的一种污水处理用缺氧池结构，其特征在于：所述添加料(18)为一种聚乙烯和聚氨酯泡沫体材质混合而成的构件。
说明书
一种污水处理用缺氧池结构
技术领域
本实用新型涉及缺氧池结构技术领域，具体为一种污水处理用缺氧池结构。
背景技术
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统，没有溶解氧但有硝酸盐的反应池，在脱氮工艺中，主要起反硝化去除硝态氮的作用，同时去除部分BOD，也有水解反应提高可生化性的作用。
但是目前市场上的缺氧池结构不仅结构复杂，而且功能单一，没有设置反硝化菌种添加管，不能通过反硝化菌种使缺氧池内部的亚硝酸盐以及硝酸盐加速反应，变成氮气排出池外，没有设置添加料，不能提高反应促进氨气和氮氮气的去除，没有设置底部斜板，不能使底部污泥通过斜面滑入泥槽，且不便于缺氧池的清理，没有设置助推器，不能有效的推动污泥，防止污泥沉淀的缺氧池的底部，没有设置硝酸盐传感器，不能有效的测出污水中反应后的硝酸盐是否达到排放标准。
实用新型内容
本实用新型提供一种污水处理用缺氧池结构，可以有效解决上述背景技术中提出没有设置反硝化菌种添加管，不能通过反硝化菌种使缺氧池内部的亚硝酸盐以及硝酸盐加速反应，变成氮气排出池外，没有设置添加料，不能提高反应促进氨气和氮氮气的去除，没有设置底部斜板，不能使底部污泥通过斜面滑入泥槽，且不便于缺氧池的清理，没有设置助推器，不能有效的推动污泥，防止污泥沉淀的缺氧池的底部，没有设置硝酸盐传感器，不能有效的测出污水中反应后的硝酸盐是否达到排放标准的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用缺氧池结构，包括缺氧池、格栅、进水口、硝酸盐传感器、底部斜板、轴承、电机、连接块、排泥管、泥槽、伺服电机、推进器、SC1000控制器、出水口、滤网、反硝化菌种添加管、搅拌桨、添加料、回流混合液管接口、格栅放置板和固定板，所述缺氧池的一侧设置有回流混合液管接口，且缺氧池的一侧设置有进水口，所述缺氧池的另一侧设置有出水口，且缺氧池的一侧靠近SC1000控制器的下方位置处设置有SC1000控制器，所述缺氧池的一侧靠近SC1000控制器的下方位置处设置有反硝化菌种添加管，且缺氧池的一侧靠近进水管的下方位置处设置有伺服电机，所述缺氧池的底端连接有排泥管，且缺氧池的内部底端设置有底部斜板，所述缺氧池的内侧相对应伺服电机的一侧位置处安装有推进器，所述缺氧池的内侧靠近反硝化菌种添加管的一侧位置处安装有硝酸盐传感器，且缺氧池的内侧相对应出水口的位置处设置有滤网，所述缺氧池的内侧靠近SC1000控制器的一侧位置处固定有格栅放置板，所述格栅放置板的一侧连接有固定板，且格栅放置板的上方设置有格栅，所述格栅的上方设置有添加料，所述底部斜板的内部设置有电机，且底部斜板的一端设置有泥槽，所述电机的上方连接有轴承，所述轴承的外部设置有搅拌桨，所述轴承与搅拌桨通过连接块固定连接，所述硝酸盐传感器的输出端与SC1000控制器的输入端电性连接，所述伺服电机与电机的输入端均与SC1000控制器的输出端电性连接，所述推进器的输入端与内部电源的输出端电性连接。
优选的，所述格栅放置板设置为L型，且格栅放置板共有四个，所述四个格栅放置板均通过固定板固定在缺氧池内侧边角处。
优选的，所述伺服电机的下方设置有三角固定座，所述三角固定座通过螺栓固定在缺氧池的一侧。
优选的，所述轴承，连接块和搅拌桨的外部均涂有防锈防腐蚀材质的构件。
优选的，所述添加料为一种聚乙烯和聚氨酯泡沫体材质混合而成的构件。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，设置了反硝化菌种添加管，通过加入反硝化菌种使缺氧池内部的亚硝酸盐以及硝酸盐加速反应，变成氮气排出池外，达到脱氮的目的并使BOD5浓度有所下降，提高污水处理时间，设置了添加料，添加料为聚乙烯以及聚氨酯泡沫体混合而成，比重接近于水，可以促进氨气和氮氮气的去除，提高对有机物的出理效率，以及抗冲击能了，设置了底部斜板，可以使底部污泥通过斜面滑入泥槽，且便于缺氧池的清理，减轻人力消耗，使缺氧池便于打理，设置了助推器，能有效的推动污泥，防止污泥沉淀的缺氧池的底部，设置了硝酸盐传感器，可以有效的测出污水中反应后的硝酸盐的浓度是否达到排放标准，减少检测时间，提高工作效率。
