申请日2017.08.22
公开(公告)日2018.08.14
IPC分类号C02F3/00; H01M8/04007; H01M8/16; H01M8/2475
摘要
本实用新型目的在于提供一种能量自循环保温MFC污水处理系统，包括双层反应器、MFC串联单元、分隔板、顶部封盖、自控温电热带、入水口、底部旋盖、备用电源、自循环开关、备用电源开关、出水口。本实用新型结构设计简单合理，经济实用，在微生物利用污水中有机物产能的同时实现能量回收循环利用，保证MFC污水处理系统低温下连续正常运行。
权利要求书

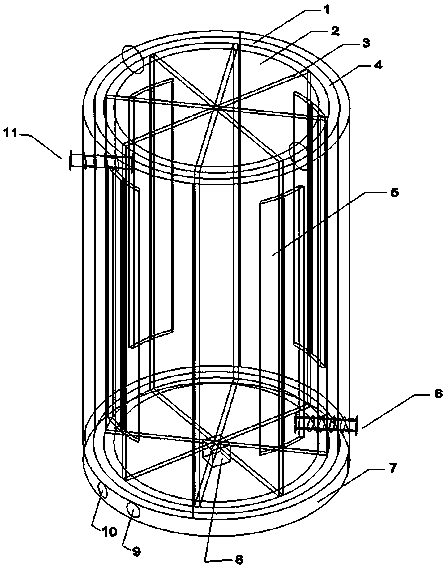

1.一种能量自循环保温MFC污水处理系统，包含双层反应器(1)、MFC串联单元(2)、分隔板(3)、顶部封盖(4)、自控温电热带(5)、入水口(6)、底部旋盖(7)、备用电源(8)、自循环开关(9)、备用电源开关(10)、出水口(11)，所述MFC串联单元(2)包括阳极、阴极、电解液、连接电路，各个MFC串联单元(2)之间通过分隔板(3)上所设孔口相互连通，孔口位置上下交替开设，所述顶部封盖(4)位于双层反应器(1)上部，封闭双层间隙，利于系统整体保温，所述自控温电热带(5)均匀固定于内层反应器外壁。
2.根据权利要求1所述的一种能量自循环保温MFC污水处理系统，其特征在于：所述电解液是含有微生物可利用成分的生活污水、工业废水，微生物能够充分利用其中有机物产生电能。
说明书
一种能量自循环保温MFC污水处理系统
技术领域
本实用新型属于新型污水 处理反应器领域，尤其是涉及一种能量自循环保温MFC(Microbial Fuel Cell,微生物燃料电池)污水处理系统。
背景技术
MFC是一种利用微生物将有机物中化学能直接转化成电能的装置。该装置中温度直接影响微生物生长状况、输出电量和污水处理效果，传统MFC存在低温环境中难以正常运行、产生的电能不能得到充分利用的问题，本实用新型研发和设计出一种能量自循环保温MFC污水处理系统，主要通过改变传统反应器构型和设置能量自循环保温系统对MFC进行全面改造，旨在为MFC长期连续高效运行提供思路。
发明内容
本实用新型目的在于提供一种能量自循环保温MFC污水处理系统，针对低温环境下微生物生长状况不良、MFC处理污水和产电效果不理想、系统产生的电能无法充分利用的问题，通过改变传统MFC反应器构型和设置能量自循环保温系统对MFC装置进行全面改造，结构设计简单合理，经济实用，实现能源再生与循环利用，保证MFC低温条件下连续高效运行。
本实用新型技术方案是：通过改变传统MFC反应器构型和设置能量自循环保温系统对MFC装置全面改造。
具体有：双层反应器、MFC串联单元、分隔板、顶部封盖、自控温电热带、入水口、底部旋盖、备用电源、自循环开关、备用电源开关、出水口。
MFC单元通过串联加大系统输出电量，电能持续供给自控温电热带，保证微生物正常生长温度，有利于MFC电量稳定持续输出，加强处理污水效果，达到能源再生与循环利用。
本实用新型的有益效果是：
1、新型反应器为双层中空结构，上下部分均封闭，减少MFC系统热量散失，结构设计简单合理。
2、MFC系统输出电量通过自循环电路供给自控温电热带，增强MFC低温环境下的输出电量，实现电能产生与自循环利用。
3、MFC各个串联单元之间污水流向采用上下流交替的方式，有利于污水与微生物的充分接触，提高有机物利用效率，增强污水处理效果。
