申请日2017.08.22
公开(公告)日2018.06.19
IPC分类号C02F9/14; C02F101/20
摘要
本实用新型提供了一种钝化废水处理装置，包括连通的调节池、还原池、两级反应池、两个重金属分离、置换器以及两级PH调节桶等处理过滤单元，在各个需要加药的单元中安装与PLC中控器连接的PH控制器及ORP控制器，通过PLC中控器控制加药泵工作。其优点是废水处理效果好，稳定达标，确保出水的澄清度，并实现药剂添加全自动化控制，提高生产效率。
权利要求书
1.一种钝化废水处理装置，其特征在于，包括
依次连通的钝化废水调节池、还原池、第一反应池、重金属分离器、第一PH调节桶、重金属置换器、第二PH调节桶、SBR反应池、第二反应池、沉淀池、PH调节池、排放清水池，所述钝化废水调节池的进水口与车间钝化废水收集管路连通，所述排放清水池的出水口连通排水管;
投药器，所述投药器连通所述还原池、第一反应池、第一PH调节桶、第二PH调节桶、第二反应池、PH调节池，
污泥池，所述污泥池的入泥口通过污泥泵连通所述重金属分离器、SBR反应池以及所述沉淀池，所述污泥池的出泥口通过气动隔膜泵连通板框压滤机，所述板框压滤机的压滤液出口连通所述钝化废水调节池，
所述投药器包括酸存储罐、碱存储罐、还原剂存储罐以及石灰存储罐;所述酸存储罐通过加药泵分别连通所述还原池、所述第一PH调节桶、所述第二PH调节桶以及所述PH调节池;所述碱存储罐通过加药泵连通所述第一反应池;所述石灰存储罐通过加药泵连通所述第二反应池;所述还原剂存储罐通过加药泵连通所述还原池。
2.根据权利要求1所述的钝化废水处理装置，其特征在于，所述重金属置换器是由树脂罐以及安装在树脂罐内部的离子交换纤维柱构成。
3.根据权利要求1或2所述的钝化废水 处理装置，其特征在于，在所述还原池内设置有ORP控制器，在所述还原池、第一反应池、第一PH调节桶、第二PH调节桶、SBR反应池、第二反应池、PH调节池内分别安装有PH控制器，所述ORP控制器以及所述PH控制器与PLC中控器连接，所述PLC中控器与所述加药泵连接。
4.根据权利要求1所述的钝化废水处理装置，其特征在于，在所述钝化废水调节池、所述重金属分离器、所述重金属置换器以及所述SBR反应池内分别安装有液位计;所述钝化废水调节池、所述重金属分离器、所述重金属置换器以及所述SBR反应池与抽吸泵相连通;所述液位计与所述抽吸泵的开关连接，控制所述抽吸泵工作。
说明书
一种钝化废水处理装置
技术领域
本实用新型涉及一种含重金属污水处理设备，具体地涉及一种钝化废水处理装置。
背景技术
在电镀生产的过程中，会产生大量含重金属的废水，这些废水若不加以处理，胡乱排放会造成环境污染严重，难于管理，还容易造成剧毒原料失控，其他原料消耗大的问题。同时如果含有重金属的废水乱排会使地下水源收到污染，危害当地群众的身体健康，严重破坏生态环境。
实用新型内容
有鉴于此，本实用新型的主要目的是提供一种钝化废水处理装置。
本实用新型采用的技术方案是：

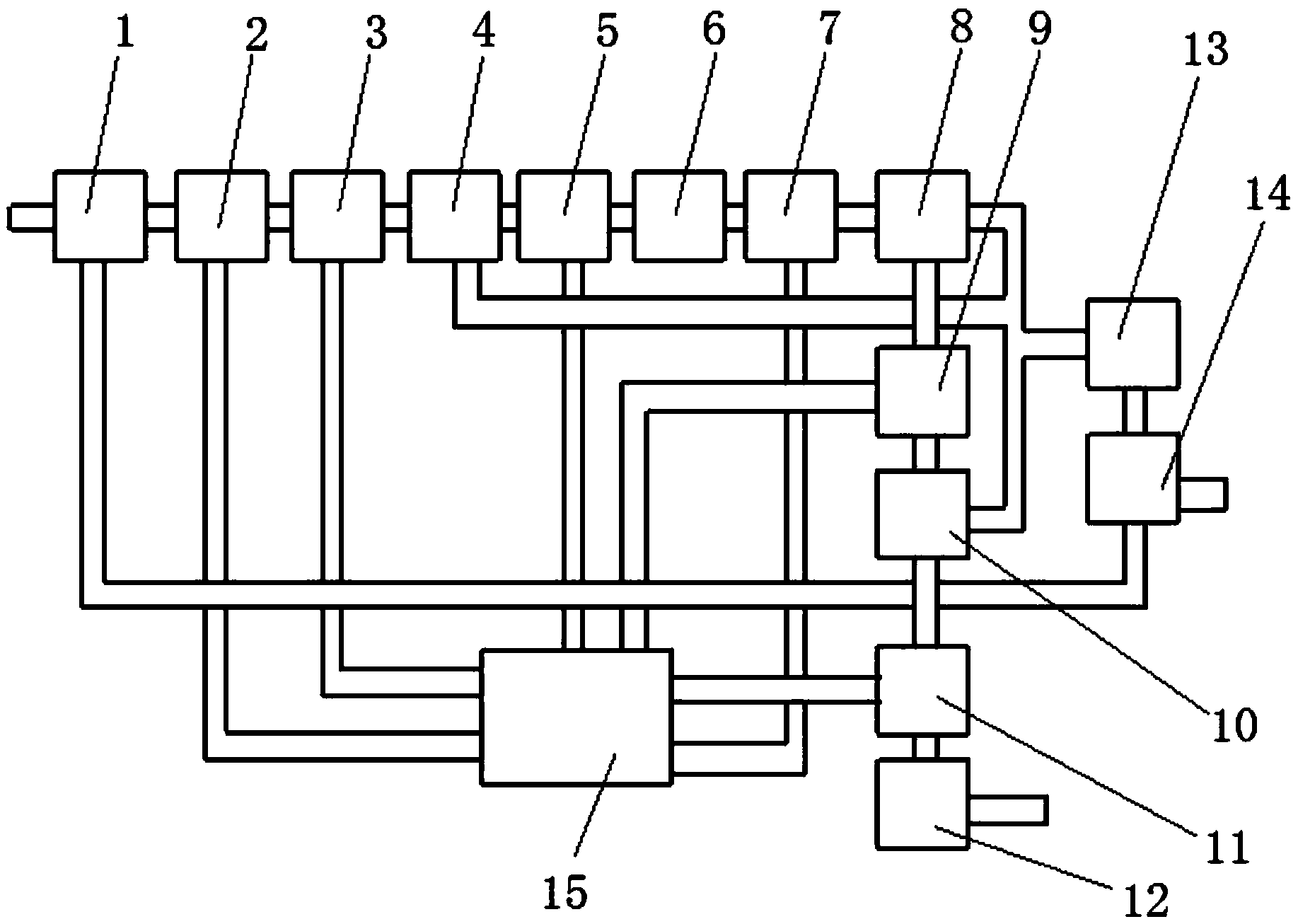

一种钝化废水处理装置，依次连通的钝化废水调节池、还原池、第一反应池、重金属分离器、第一PH调节桶、重金属置换器、第二PH调节桶、SBR 反应池、第二反应池、沉淀池、PH调节池、排放清水池，所述钝化废水调节池的进水口与车间钝化废水收集管路连通，所述排放清水池的出水口连通排水管;
投药器，所述投药器连通所述还原池、第一反应池、第一PH调节桶、第二PH调节桶、第二反应池、PH调节池。
污泥池，所述污泥池的入泥口通过污泥泵连通所述重金属分离器、SBR 反应池以及所述沉淀池，所述污泥池的出泥口通过气动隔膜泵连通板框压滤机，所述板框压滤机的压滤液出口连通所述钝化废水调节池。
更具体的方案包括：所述投药器包括酸存储罐、碱存储罐、还原剂存储罐以及石灰存储罐;所述酸存储罐通过加药泵分别连通所述还原池、所述第一PH调节桶、所述第二PH调节桶以及所述PH调节池;所述碱存储罐通过加药泵连通所述第一反应池;所述石灰存储罐通过加药泵连通所述第二反应池;所述还原剂存储罐通过加药泵连通所述还原池。
进一步的，所述重金属置换器是由树脂罐以及安装在树脂罐内部的离子交换纤维柱构成。
进一步的，在所述还原池内设置有ORP控制器，在所述还原池、第一反应池、第一PH调节桶、第二PH调节桶、SBR反应池、第二反应池、PH调节池内分别安装有PH控制器，所述ORP控制器以及所述PH控制器与PLC 中控器连接，所述PLC中控器与所述加药泵连接。
进一步的，在所述钝化废水调节池、所述重金属分离器、所述重金属置换器以及所述SBR反应池内分别安装有液位计;所述钝化废水调节池、所述重金属分离器、所述重金属置换器以及所述SBR反应池与抽吸泵相连通;所述液位计与所述抽吸泵的开关连接，控制所述抽吸泵工作。
本实用新型提供了一种钝化废水处理装置，它具有以下优点：
1、由于设置连通的调节池、还原池、两级反应池、两个重金属分离、置换器以及两级PH调节桶等处理过滤单元，因此处理效果好，稳定达标，重金属污染物可以处理到标准排放限值的50%以下，为企业减税提供技术支持，与传统工艺相比，污泥危废量减少20%～40%，减少危废处置费用。
2、在各个需要加药的单元中安装与PLC中控器连接的PH控制器及ORP 控制器，通过PLC中控器控制加药泵工作，实现药剂添加全自动化控制，提高生产效率。
3、整套设备设计紧凑，占地面积小，运行稳定，安装维护方便。
