申请日2017.08.25
公开(公告)日2018.04.17
IPC分类号B01D36/02
摘要
本实用新型公开了一种防止堵塞的废水过滤装置，包括废水过滤设备，所述废水过滤设备的底部固定连接有入水装置，所述入水装置的顶部固定连接有活性砂过滤装置，所述活性砂过滤装置的左右两侧内壁上固定连接有震动装置，所述震动装置的左侧固定连接有震动支柱，所述震动支柱的正面上侧与下侧之间固定连接有滤床。本实用新型通过震动装置、滤床配合，达到了通过在震动装置左侧固定连接有震动支柱，通过震动支柱的上下两侧固定连接有滤床，通过震动支柱对滤床进行震动，从而在滤床对污水进行处理的时候，通过震动使一些依附在震动装置的污渍进行阻挡，避免出现堵塞。
权利要求书

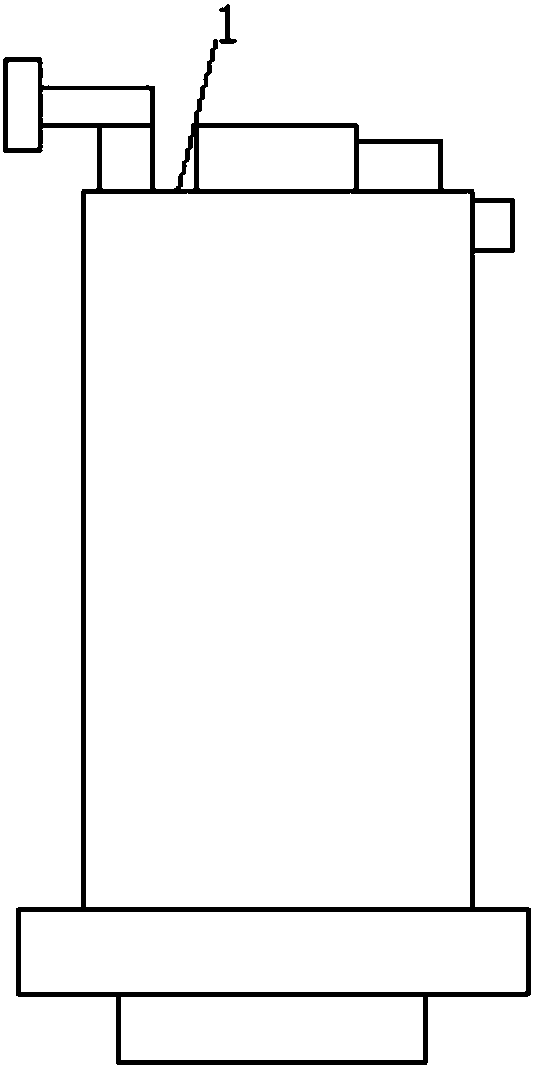

1.一种防止堵塞的废水过滤装置，包括废水过滤设备(1)，其特征在于：所述废水过滤设备(1)的底部固定连接有入水装置(8)，所述入水装置(8)的顶部固定连接有活性砂过滤装置(9)，所述活性砂过滤装置(9)的左右两侧内壁上固定连接有震动装置(10)，所述震动装置(10)的左侧固定连接有震动支柱(11)，所述震动支柱(11)的正面上侧与下侧之间固定连接有滤床(12)，所述活性砂过滤装置(9)的顶部连接有排污装置(13)，所述活性砂过滤装置(9)顶部与排污装置(13)的底部之间固定连接有洗砂器(7)，所述排污装置(13)的顶部内壁上固定连接有旋转转盘(6)，所述旋转转盘(6)的顶部开设有滤孔(5)，所述旋转转盘(6)的顶部左右两侧固定连接有滤网(4)，所述旋转转盘(6)的顶部固定连接有旋转支柱(2)，所述旋转支柱(2)的左右两侧外壁上固定连接有筛网(3)，所述废水过滤设备(1)的顶部固定连接有控制器(15)，所述控制器(15)的右侧固定连接有电机(14)，所述转转支柱(2)的顶部贯穿废水过滤设备(1)的顶部，并固定连接在控制器(15)的底部，所述废水过滤设备(1)的右侧外壁顶部固定连接有出水管(17)，所述废水过滤设备(1)的顶部固定连接有排污管(16)。
2.根据权利要求1所述的一种防止堵塞的废水过滤装置，其特征在于：所述滤孔(5)的数量为六个，且六个滤孔(5)的结构大小均相同。
3.根据权利要求1所述的一种防止堵塞的废水过滤装置，其特征在于：所述筛网(3)的数量为两块，所述两个筛网(3)固定连接在旋转支柱(2)的左右两侧。
4.根据权利要求1所述的一种防止堵塞的废水过滤装置，其特征在于：所述滤床(12)的数量为两个，且两个滤床(12)的形状为长方形。
5.根据权利要求1所述的一种防止堵塞的废水 过滤装置，其特征在于：所述滤网(4)的数量为两块，且两块滤网(4)的结构大小均相同，所述滤网(4)为弧形状。
6.根据权利要求1所述的一种防止堵塞的废水过滤装置，其特征在于：所述排污管(16)的口径大于出水管(17)的口径，所述排污管(16)为贯穿废水过滤设备(1)的顶部，并延伸至废水过滤设备(1)。
说明书
一种防止堵塞的废水过滤装置
技术领域
本实用新型涉及过滤装置技术领域，具体为一种防止堵塞的废水过滤装置。
背景技术
在水处理行业中水过滤装置是一种很常见的配件之一，其种类很多如：精密过滤器、活性炭过滤器、前置过滤器、粗虑过滤器和碟盘式过滤器等，可根据用水要求和水质及要求出水水质来选择匹配的类型。由于过滤器长期运行或长期闲置都会影响到其寿命与工作效率，所以维护与保养很重要，但是目前市场上的废水过滤装置在进行对废水处理的时候，会发生堵塞的问题，从而导致污水过滤装置失灵，导致过滤装置过滤能力降低的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种防止堵塞的废水过滤装置，解决了上述所提出的对废水处理的时候，发生堵塞，影响过滤效率的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种防止堵塞的废水过滤装置，包括废水过滤设备，所述废水过滤设备的底部固定连接有入水装置，所述入水装置的顶部固定连接有活性砂过滤装置，所述活性砂过滤装置的左右两侧内壁上固定连接有震动装置，所述震动装置的左侧固定连接有震动支柱，所述震动支柱的正面上侧与下侧之间固定连接有滤床，所述活性砂过滤装置的顶部连接有排污装置，所述活性砂过滤装置顶部与排污装置的底部之间固定连接有洗砂器，所述排污装置的顶部内壁上固定连接有旋转转盘，所述旋转转盘的顶部开设有滤孔，所述旋转转盘的顶部左右两侧固定连接有滤网，所述旋转转盘的顶部固定连接有旋转支柱，所述旋转支柱的左右两侧外壁上固定连接有筛网，所述废水过滤设备的顶部固定连接有控制器，所述控制器的右侧固定连接有电机，所述转转支柱的顶部贯穿废水过滤设备的顶部，并固定连接在控制器的底部，所述废水过滤设备的右侧外壁顶部固定连接有出水管，所述废水过滤设备的顶部固定连接有排污管。
优选的，所述滤孔的数量为六个，且六个滤孔的结构大小均相同。
优选的，所述筛网的数量为两块，所述两个筛网固定连接在旋转支柱的左右两侧。
优选的，所述滤床的数量为两个，且两个滤床的形状为长方形。
优选的，所述滤网的数量为两块，且两块滤网的结构大小均相同，所述滤网为弧形状。
优选的，所述排污管的口径大于出水管的口径，所述排污管为贯穿废水过滤设备的顶部，并延伸至废水过滤设备。
(三)有益效果
本实用新型提供了一种防止堵塞的废水过滤装置。具备以下有益效果：
(1)本实用新型通过震动装置、滤床配合，达到了通过在震动装置左侧固定连接有震动支柱，通过震动支柱的上下两侧固定连接有滤床，通过震动支柱对滤床进行震动，从而在滤床对污水进行处理的时候，通过震动使一些依附在震动装置的污渍进行阻挡，避免出现堵塞。
(2)本实用新型通过旋转支柱、筛网和滤网的配合，达到了通过在活性砂过滤装置对污水进行一次处理后，在将处理后的污水排放到排污装置中，其次在排污装置的内部底部连接旋转转盘，通过旋转转盘进行对污水进行搅拌，使得污水中的依附物依附在筛网上，并且颗粒状的废物被滤网进行阻挡。
(3)本实用新型通过排污装置、排污装置和洗砂器配合，达到了通过活性砂过滤装置对污水进行一次处理，在通过排污装置对污水进行二次处理，并且洗砂器进行对滤床上的砂子进行处理。
