申请日2017.08.25
公开(公告)日2018.04.10
IPC分类号C02F9/04; C02F103/16; C02F101/30; C02F101/20; C02F1/72
摘要
本实用新型公开一种酸洗废水的处理及回用系统，包括酸洗废水调节池、Fenton反应池、H2O2投加装置、曝气氧化池、混凝反应池、加碱装置、沉淀池、pH回调池、加酸装置、中间水池、增压泵、锰砂过滤器、电磁阀、回用水池、反冲洗泵、回流泵，酸洗废水调节池、Fenton反应池、曝气氧化池、混凝反应池、沉淀池、pH回调池、中间水池、增压泵、锰砂过滤器、电磁阀、回用水池顺次相连，Fenton反应池还与H2O2投加装置相连，混凝反应池还与加碱装置相连，pH回调池还与加酸装置相连，回用水池又通过反冲洗泵与锰砂过滤器相连，锰砂过滤器还通过回流泵与酸洗废水调节池相连。本实用新型经济高效的去除酸洗废水中的有机污染物，提升排放水和回用水水质，实现废水的回收利用。
权利要求书
1.一种酸洗废水的处理及回用系统，其特征在于：其包括酸洗废水调节池(3)、Fenton反应池(4)、H2O2投加装置(5)、曝气氧化池(6)、混凝反应池(7)、加碱装置(8)、沉淀池(9)、pH回调池(10)、加酸装置(13)、中间水池(14)、增压泵(16)、锰砂过滤器(17)、电磁阀(18)、回用水池(19)、反冲洗泵(20)、回流泵(21)，所述的酸洗废水调节池(3)、Fenton反应池(4)、曝气氧化池(6)、混凝反应池(7)、沉淀池(9)、pH回调池(10)、中间水池(14)、增压泵(16)、锰砂过滤器(17)、阀(18)、回用水池(19)顺次相连，所述的Fenton反应池(4)还与H2O2投加装置(5)相连，所述的混凝反应池(7)还与加碱装置(8)相连，所述的pH回调池(10)还与所述的加酸装置(13)相连，所述的回用水池(19)又通过所述的反冲洗泵(20)与所述的锰砂过滤器(17)相连，所述的锰砂过滤器(17)还通过所述的回流泵(21)与所述的酸洗废水调节池(3)相连。
2.根据权利要求1所述的酸洗废水的处理及回用系统，其特征在于，所述的酸洗废水的处理及回用系统还包括污泥浓缩池(11)、板框压滤机(12)，所述的沉淀池(9)底部与所述的污泥浓缩池(11)、板框压滤机(12)顺次连接。
3.根据权利要求2所述的酸洗废水 的处理及回用系统，其特征在于，所述的沉淀池(9)为斜板沉淀池。
4.根据权利要求3所述的酸洗废水的处理及回用系统，其特征在于，所述的中间水池(14)排放至达标排放水渠(15)中。
5.根据权利要求4所述的一种酸洗废水的处理及回用系统，其特征在于，所述的加碱装置(8)中的配料为氢氧化钠、聚合氯化铝、聚丙烯酰胺。
6.根据权利要求5所述的一种酸洗废水的处理及回用系统，其特征在于，所述的阀(18)为电磁阀。
7.根据权利要求6所述的一种酸洗废水的处理及回用系统，其特征在于，所述的酸洗废水的处理及回用系统还包括车间集水池(1)、耐酸泵(2)，所述的车间集水池(1)通过所述的耐酸泵(2)与所述的酸洗废水调节池(3)相连。
说明书
一种酸洗废水的处理及回用系统
技术领域
本实用新型属于环境工程技术领域，具体涉及一种酸洗废水的处理及回用系统。
背景技术
酸洗工艺在电镀和冶炼工业中应用极为普遍，具有水耗大、排水量大、水污染严重等特点，随着我国环保排放标准的日趋严格，加强酸洗废水的处理及回用势在必行。目前，酸洗废水的处理方法主要为加碱中和法，一方面可以中和去除酸性污染物，另一方面可以沉淀去除以铁锰为主的重金属物质。然而随着酸洗废水排放及回用标准的不断提高，单一的加碱中和法已很难满足有机物和铁锰等重金属物质的更高排放要求，因此，加强新型的酸洗废水处理及回用系统开发迫在眉睫，这对于保障酸洗废水的达标排放和资源化利用，推动电镀和冶炼工业的节能减排工作，具有重大意义。
实用新型内容
本实用新型的目的是克服现有技术的缺陷，提供一种经济高效的酸洗废水的处理及回用系统。
本实用新型解决其技术问题所采用的技术方案是：

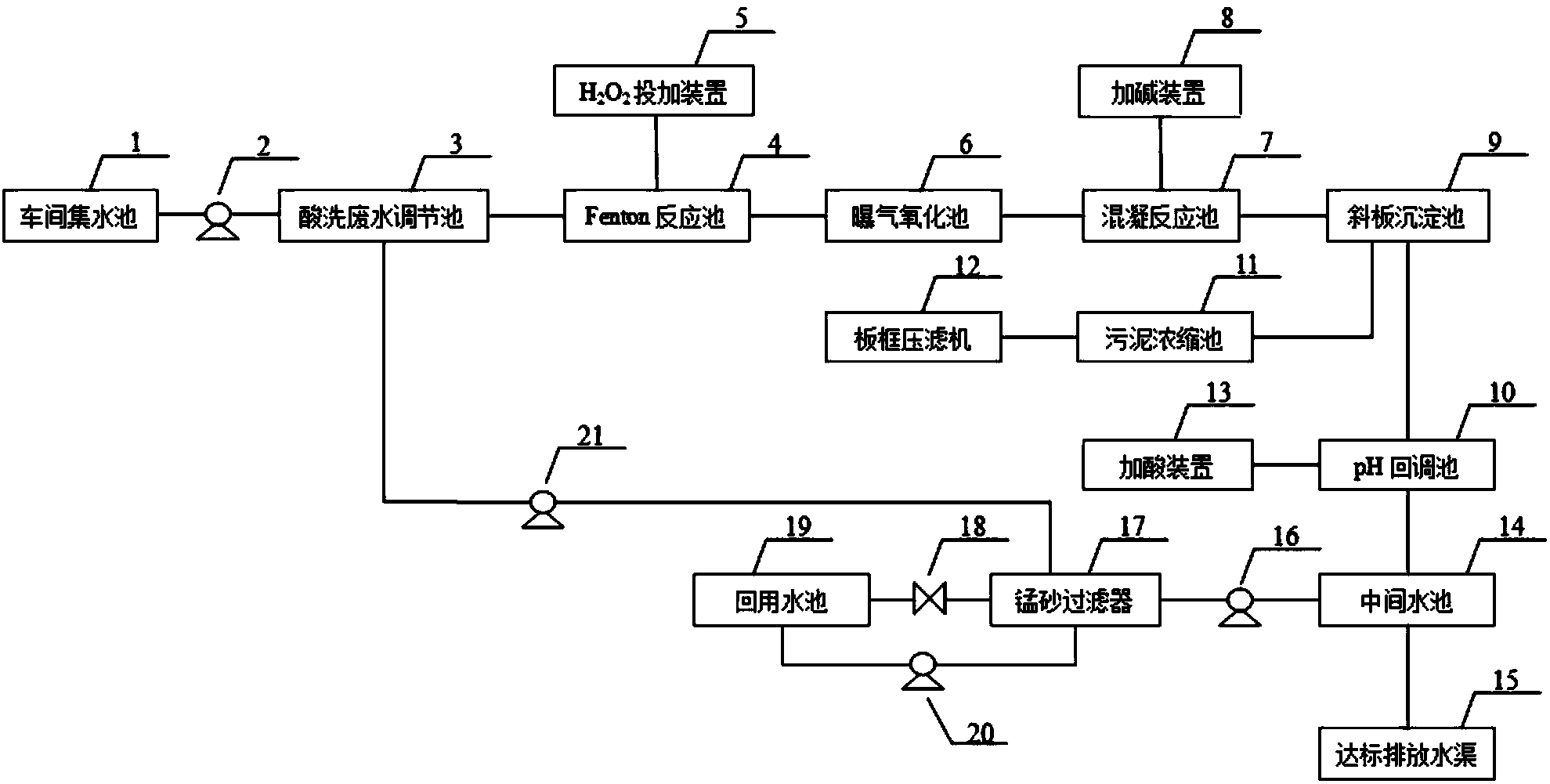

一种酸洗废水的处理及回用系统，其特征在于：其包括酸洗废水调节池3、Fenton反应池4、H2O2投加装置5、曝气氧化池6、混凝反应池7、加碱装置8、沉淀池9、pH回调池10、加酸装置13、中间水池14、增压泵16、锰砂过滤器17、电磁阀18、回用水池19、反冲洗泵20、回流泵21，所述的酸洗废水调节池3、Fenton反应池4、曝气氧化池6、混凝反应池7、沉淀池9、pH回调池10、中间水池14、增压泵16、锰砂过滤器17、阀18、回用水池19顺次相连，所述的Fenton反应池4还与H2O2投加装置5相连，所述的混凝反应池7还与加碱装置8相连，所述的pH回调池10还与所述的加酸装置13相连，所述的回用水池19又通过所述的反冲洗泵20与所述的锰砂过滤器17相连，所述的锰砂过滤器17还通过所述的回流泵21与所述的酸洗废水调节池3相连。
进一步地，所述的酸洗废水的处理及回用系统还包括污泥浓缩池11、板框压滤机12，所述的沉淀池9底部与所述的污泥浓缩池11、板框压滤机12顺次连接。
进一步地，所述的沉淀池9为斜板沉淀池。
进一步地，所述的中间水池14排放至达标排放水渠15中。
进一步地，所述的加碱装置8中的配料为氢氧化钠、聚合氯化铝、聚丙烯酰胺。
进一步地，所述的阀18为电磁阀。
进一步地，所述的酸洗废水的处理及回用系统还包括车间集水池1、耐酸泵2，所述的车间集水池1通过所述的耐酸泵2与所述的酸洗废水调节池3相连。
与现有技术相比，本实用新型的有益效果如下：
本实用新型充分利用酸洗废水中已有的Fe2+和酸性环境，通过Fenton反应对酸洗废水中有机污染物进行了氧化处理，可经济高效的去除酸洗废水中的有机污染物，有效降低了有机污染物的排放浓度，同时提升了排放水水质;通过锰砂过滤器对酸洗废水中的铁锰等重金属物质进行了深度处理，提升了回用水水质，实现了废水的回收利用。
