申请日2017.08.25
公开(公告)日2018.04.06
IPC分类号E02B15/10
摘要
本实用新型涉及一种养殖废水悬浮物快速处理装置，包括有握杆等;握杆底部左侧设置有伸长装置，伸长装置左侧设置有第一连接杆，第一连接杆左端设置有拆卸装置，拆卸装置左侧设置有网框。本实用新型达到了自由伸缩、打捞范围大的效果，本实用新型通过伸长第一连接杆，使得本设备可以打捞到更远悬浮物，工作范围更广，通过第二连接杆可以分担网框承受的重量，网板可以更好的倒出网框内的悬浮物。
权利要求书

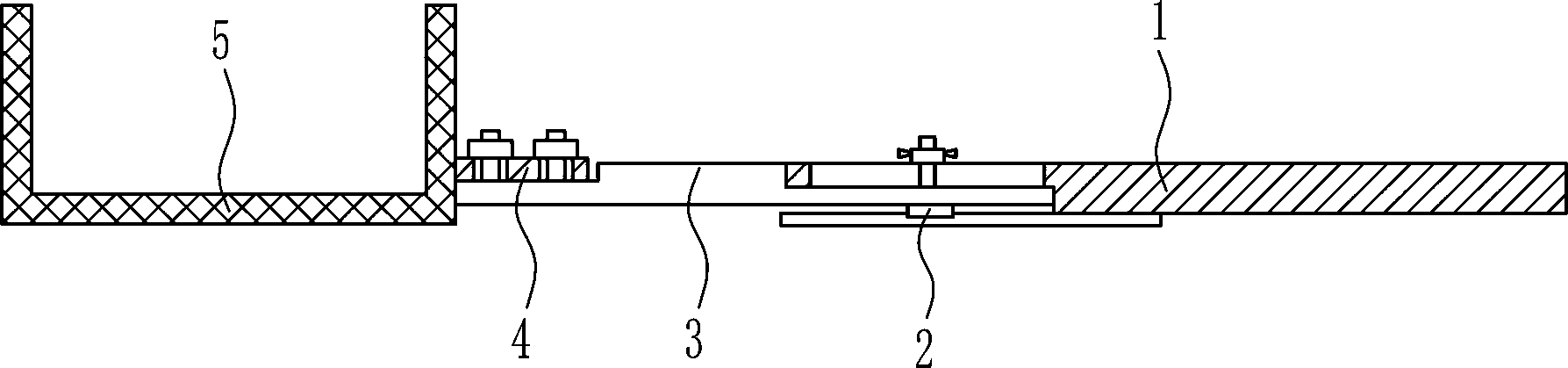

1.一种养殖废水悬浮物快速处理装置，其特征在于，包括有握杆(1)、伸长装置(2)、第一连接杆(3)、拆卸装置(4)和网框(5)，握杆(1)底部左侧设置有伸长装置(2)，伸长装置(2)左侧设置有第一连接杆(3)，第一连接杆(3)左端设置有拆卸装置(4)，拆卸装置(4)左侧设置有网框(5)。
2.根据权利要求1所述的一种养殖废水悬浮物快速处理装置，其特征在于，伸长装置(2)包括有滑轨(21)、滑块(22)、挡块(23)、第一螺杆(25)和蝶形螺母(26)，握杆(1)底部左侧设置有滑轨(21)，握杆(1)左部开有滑槽(24)，滑轨(21)上滑动式连接有滑块(22)，滑轨(21)与滑块(22)配合，滑轨(21)顶部左侧设置有挡块(23)，滑块(22)顶部设置有第一连接杆(3)，第一连接杆(3)顶部左侧设置有第一螺杆(25)，第一螺杆(25)穿过滑槽(24)，上部通过螺纹连接的方式连接有蝶形螺母(26)。
3.根据权利要求2所述的一种养殖废水悬浮物快速处理装置，其特征在于，拆卸装置(4)包括有安装块(42)、第二螺杆(44)、第二螺母(45)和第一导向杆(47)，第一连接杆(3)顶部左侧开有第一凹槽(41)，第一凹槽(41)内底部放置有安装块(42)，安装块(42)左侧设置有网框(5)，安装块(42)上左右对称开有第一通孔(43)，第一凹槽(41)内底部左右对称设置有第二螺杆(44)，第二螺杆(44)穿过第一通孔(43)，第二螺杆(44)上部均通过螺纹连接的方式连接有第二螺母(45)，第一连接杆(3)左部开有第一导向孔(46)，安装块(42)底部右侧设置有第一导向杆(47)，第一导向杆(47)穿过第一导向孔(46)。
4.根据权利要求3所述的一种养殖废水悬浮物快速处理装置，其特征在于，还包括有网板(6)、第二导向杆(8)、第二连接杆(10)、第三螺母(11)、第三螺母(11)和卡块(14)，网框(5)内底部左侧通过合页转动式连接有网板(6)，网框(5)右壁上部开有第二通孔(7)，网板(6)上部开有第三通孔(12)，第一连接杆(3)顶部中心设置有第二导向杆(8)，第二导向杆(8)上部开有第二导向孔(9)，第二通孔(7)、第三通孔(12)和第二导向孔(9)内插有第二连接杆(10)，第二连接杆(10)左部通过螺纹左右对称连接有第三螺母(11)，第三螺母(11)在网板(6)左右两侧，第二连接杆(10)右部通过螺纹连接有第四螺母(13)，第四螺母(13)位于第二导向孔(9)右侧，第四螺母(13)顶部设置有卡块(14)。
5.根据权利要求4所述的一种养殖废水悬浮物快速处理装置，其特征在于，还包括有橡皮套(16)，握杆(1)右部开有第二凹槽(15)，第二凹槽(15)处的握杆(1)上套有橡皮套(16)。
6.根据权利要求5所述的一种养殖废水悬浮物快速处理装置，其特征在于，第一连接杆(3)材料为不锈钢。
说明书
一种养殖废水悬浮物快速处理装置
技术领域
本实用新型涉及一种养殖废水 悬浮物快速处理装置，尤其涉及一种养殖废水悬浮物快速处理装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
养殖废水中常会有许多悬浮物，悬浮物经过处理后废水可再次利用，处理养殖废水中的悬浮物有着重要的意义。以往的悬浮物打捞装置存在不能伸缩、打捞范围小的缺点，因此亟需研发一种可以自由伸缩、打捞范围大的养殖废水悬浮物快速处理装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服以往的悬浮物打捞装置存在不能伸缩、打捞范围小的缺点，本实用新型要解决的技术问题是提供一种可以自由伸缩、打捞范围大的养殖废水悬浮物快速处理装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种养殖废水悬浮物快速处理装置，包括有握杆、伸长装置、第一连接杆、拆卸装置和网框，握杆底部左侧设置有伸长装置，伸长装置左侧设置有第一连接杆，第一连接杆左端设置有拆卸装置，拆卸装置左侧设置有网框。
优选地，伸长装置包括有滑轨、滑块、挡块、第一螺杆和蝶形螺母，握杆底部左侧设置有滑轨，握杆左部开有滑槽，滑轨上滑动式连接有滑块，滑轨与滑块配合，滑轨顶部左侧设置有挡块，滑块顶部设置有第一连接杆，第一连接杆顶部左侧设置有第一螺杆，第一螺杆穿过滑槽，上部通过螺纹连接的方式连接有蝶形螺母。
优选地，拆卸装置包括有安装块、第二螺杆、第二螺母和第一导向杆，第一连接杆顶部左侧开有第一凹槽，第一凹槽内底部放置有安装块，安装块左侧设置有网框，安装块上左右对称开有第一通孔，第一凹槽内底部左右对称设置有第二螺杆，第二螺杆穿过第一通孔，第二螺杆上部均通过螺纹连接的方式连接有第二螺母，第一连接杆左部开有第一导向孔，安装块底部右侧设置有第一导向杆，第一导向杆穿过第一导向孔。
优选地，还包括有网板、第二导向杆、第二连接杆、第三螺母、第三螺母和卡块，网框内底部左侧通过合页转动式连接有网板，网框右壁上部开有第二通孔，网板上部开有第三通孔，第一连接杆顶部中心设置有第二导向杆，第二导向杆上部开有第二导向孔，第二通孔、第三通孔和第二导向孔内插有第二连接杆，第二连接杆左部通过螺纹左右对称连接有第三螺母，第三螺母在网板左右两侧，第二连接杆右部通过螺纹连接有第四螺母，第四螺母位于第二导向孔右侧，第四螺母顶部设置有卡块。
优选地，还包括有橡皮套，握杆右部开有第二凹槽，第二凹槽处的握杆上套有橡皮套。
优选地，第一连接杆材料为不锈钢。
工作原理：在工作时，工作人员将手持握杆，将网框伸至废水中对废水中的悬浮物进行打捞。遇到废水中的悬浮物离工作人员较远时，工作人员通过伸长装置伸长第一连接杆，第一连接杆伸长使网框能伸至更远，工作人员使用网框对远处的悬浮物进行打捞。打捞完成后，工作人员通过伸长装置将第一连接杆及其上装置缩回初始位置。然后工作人员将网框内的悬浮物倒出。当网框坏了需要进行更换时，工作人员通过拆卸装置将网框卸下，然后换上新的网框，再通过拆卸装置将网框安装回第一连接杆上。本装置结构简单，操作方便。
因为伸长装置包括有滑轨、滑块、挡块、第一螺杆和蝶形螺母，握杆底部左侧设置有滑轨，握杆左部开有滑槽，滑轨上滑动式连接有滑块，滑轨与滑块配合，滑轨顶部左侧设置有挡块，滑块顶部设置有第一连接杆，第一连接杆顶部左侧设置有第一螺杆，第一螺杆穿过滑槽，上部通过螺纹连接的方式连接有蝶形螺母。在需要打捞起远处的悬浮物时，工作人员逆时针转动蝶形螺母，蝶形螺母松开。工作人员用手向左拉动第一连接杆，第一连接杆向左运动，带动网框向左移动，当网框向左移动到需要的长度时，工作人员停止拉动第一连接杆，工作人员顺时针转动蝶形螺母，蝶形螺母沿第一螺杆向下运动压紧握杆，蝶形螺母与第一螺杆配合将第一连接杆固定在握杆上。工作结束后，工作人员逆时针转动蝶形螺母将蝶形螺母松开，工作人员向右推动第一连接杆，第一连接杆向右运动回到初始位置后，工作人员顺时针转动蝶形螺母，蝶形螺母与第一螺杆配合将第一连接杆固定在握杆上。挡块可以防止滑块滑出滑轨。本设备通过伸长第一连接杆，使得本设备可以打捞到更远悬浮物，工作范围更广。
因为拆卸装置包括有安装块、第二螺杆、第二螺母和第一导向杆，第一连接杆顶部左侧开有第一凹槽，第一凹槽内底部放置有安装块，安装块左侧设置有网框，安装块上左右对称开有第一通孔，第一凹槽内底部左右对称设置有第二螺杆，第二螺杆穿过第一通孔，第二螺杆上部均通过螺纹连接的方式连接有第二螺母，第一连接杆左部开有第一导向孔，安装块底部右侧设置有第一导向杆，第一导向杆穿过第一导向孔。在需要更换网框时，工作人员逆时针转动第二螺母，将第二螺母取下。工作人员向上提安装块，安装块向上运动带动网框向上运动，工作人员将安装块与网框一同取出更换。网框更换好后，工作人员将新的安装块置于第一凹槽内，使第二螺杆插入第一通孔，第一导向杆插入第一导向孔。工作人员将第二螺母放置于第二螺杆顶端，工作人员顺时针转动第二螺母将第二螺母拧紧，第二螺母与第二螺杆配合将安装块固定。第一导向杆起导向作用，防止工作人员拧紧第二螺母前安装块移动。本装置结构简单，操作方便。
因为还包括有网板、第二导向杆、第二连接杆、第三螺母、第三螺母和卡块，网框内底部左侧通过合页转动式连接有网板，网框右壁上部开有第二通孔，网板上部开有第三通孔，第一连接杆顶部中心设置有第二导向杆，第二导向杆上部开有第二导向孔，第二通孔、第三通孔和第二导向孔内插有第二连接杆，第二连接杆左部通过螺纹左右对称连接有第三螺母，第三螺母在网板左右两侧，第二连接杆右部通过螺纹连接有第四螺母，第四螺母位于第二导向孔右侧，第四螺母顶部设置有卡块。在需要倒出网框内的悬浮物时，工作人员将网框开口朝下放置，工作人员将第四螺母逆时针转动90°，第四螺母逆时针转动带动卡块逆时针转动90°，卡块逆时针转动90°后，工作人员向左推动第二连接杆，第二连接杆向左运动带动网板绕合页逆时针转动，网板转动一定角度后，工作人员迅速向右拉动第二连接杆，第二连接杆向右运动带动网板绕合页顺时针转动，网板转动复位敲击网框，将网框上未倒出的悬浮物震下。工作结束后，工作人员将第四螺母顺时针转动90°，第四螺母顺时针转动带动卡块顺时针转动90°复位。在需要将网框拆下时，先将左侧的第三螺母拧下，然后将第二连接杆向右拉动一段距离，再将右侧的第三螺母拧下，然后就可以将第二连接杆抽出，网框更换好后，将第二连接杆放回初始位置，然后将第三螺母拧上即可。第二连接杆还有分担网框重量的作用，提高了设备的使用寿命。
因为还包括有橡皮套，握杆右部开有第二凹槽，第二凹槽处的握杆上套有橡皮套。在工作时，工作人员手握橡皮套，橡皮套能增加持握手感。
因为第一连接杆材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。
(3)有益效果
本实用新型达到了自由伸缩、打捞范围大的效果，本实用新型通过伸长第一连接杆，使得本设备可以打捞到更远悬浮物，工作范围更广，通过拆卸装置可以方便的更换坏了的网框，通过第二连接杆可以分担网框承受的重量，网板可以更好的倒出网框内的悬浮物。
