申请日2017.08.25
公开(公告)日2018.04.06
IPC分类号C02F1/32; C02F1/02; C02F103/32
摘要
本实用新型涉及一种灭菌装置，尤其涉及一种食品工业废水快速灭菌装置。本实用新型要解决的技术问题是提供一种专门用于食品工业废水灭菌、灭菌全面的食品工业废水快速灭菌装置。为了解决上述技术问题，本实用新型提供了这样一种食品工业废水快速灭菌装置，包括有底板、支杆、箱体、电热丝、紫外线照射灯、进水管、出水管等;底板顶部左右对称设有支杆，支杆顶部连接有箱体，箱体底部和左右两壁内均设有电热丝，箱体左壁上部设有进水管，箱体右壁下部设有出水管，出水管上设有阀门，箱体顶部中心开有第一通孔，箱体顶部设有安装架。本实用新型通过紫外线照射灯和电热丝的配合，对食品工业废水进行两次灭菌，使得食品工业废水灭菌更加全面。
权利要求书

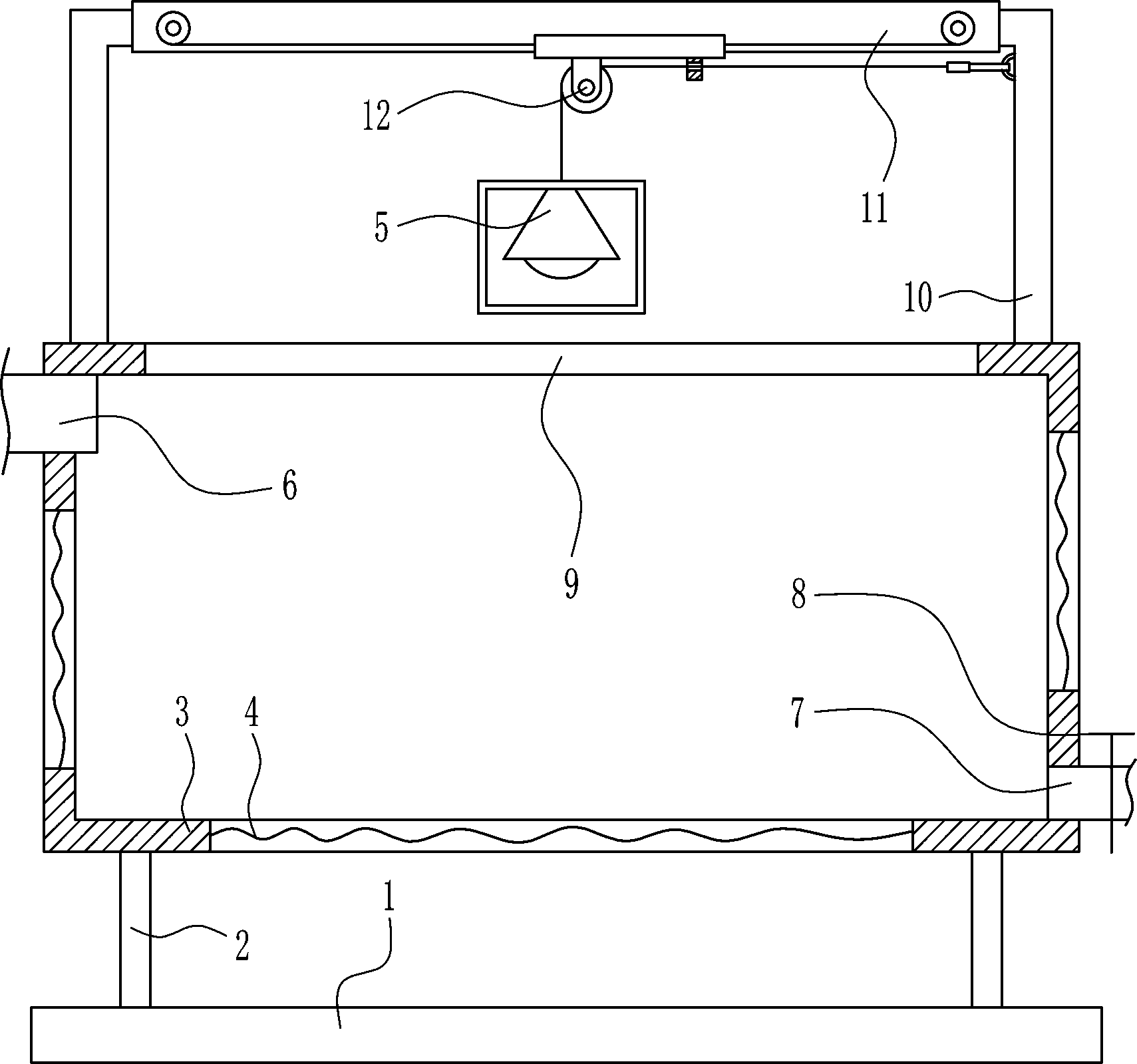

1.一种食品工业废水快速灭菌装置，其特征在于，包括有底板(1)、支杆(2)、箱体(3)、电热丝(4)、紫外线照射灯(5)、进水管(6)、出水管(7)、阀门(8)、安装架(10)、移动装置(11)和升降装置(12)，底板(1)顶部左右对称设有支杆(2)，支杆(2)顶部连接有箱体(3)，箱体(3)底部和左右两壁内均设有电热丝(4)，箱体(3)左壁上部设有进水管(6)，箱体(3)右壁下部设有出水管(7)，出水管(7)上设有阀门(8)，箱体(3)顶部中心开有第一通孔(9)，箱体(3)顶部设有安装架(10)，安装架(10)前侧上部设有移动装置(11)，移动装置(11)上设有升降装置(12)，升降装置(12)内设有紫外线照射灯(5)。
2.根据权利要求1所述的一种食品工业废水快速灭菌装置，其特征在于，移动装置(11)包括有第一滑轨(111)、第一滑块(112)、第一电动绕线轮(113)、第一拉线(114)、第二电动绕线轮(115)和第二拉线(116)，安装架(10)前侧上部设有第一滑轨(111)，第一滑轨(111)上滑动式连接有第一滑块(112)，第一滑块(112)与第一滑轨(111)配合，第一滑轨(111)前侧左部设有第一电动绕线轮(113)，第一电动绕线轮(113)上绕有第一拉线(114)，第一拉线(114)右端连接在第一滑块(112)左侧，第一滑轨(111)前侧右部设有第二电动绕线轮(115)，第二电动绕线轮(115)上绕有第二拉线(116)，第二拉线(116)左端连接在第一滑块(112)右侧。
3.根据权利要求2所述的一种食品工业废水快速灭菌装置，其特征在于，升降装置(12)包括有第一定滑轮(121)、圆环(122)、挂环(123)、挂钩(124)、钢丝绳(125)和透明保护罩(126)，第一滑块(112)底部左侧设有第一定滑轮(121)，第一滑块(112)底部右侧设有圆环(122)，安装架(10)内右壁上部设有挂环(123)，挂环(123)上挂有挂钩(124)，挂钩(124)上连接有钢丝绳(125)，钢丝绳(125)穿过圆环(122)，绕过第一定滑轮(121)，底端连接有透明保护罩(126)，透明保护罩(126)内顶部连接有紫外线照射灯(5)。
4.根据权利要求3所述的一种食品工业废水 快速灭菌装置，其特征在于，还包括有压板(13)、第二滑轨(14)、第二滑块(15)、连接杆(16)、连接块(17)、第一弹簧(18)、第二定滑轮(20)、第三定滑轮(21)、第三拉线(22)、第四拉线(23)、橡胶球(24)和第二弹簧(25)，安装架(10)左右两壁下部均开有第二通孔(19)，安装架(10)内左右两壁下部均设有第二滑轨(14)，第二滑轨(14)在第二通孔(19)下方，第二滑轨(14)上滑动式连接有第二滑块(15)，第二滑块(15)与第二滑轨(14)配合，第二滑块(15)前侧均连接有连接杆(16)，连接杆(16)在透明保护罩(126)后侧，连接杆(16)穿过第一通孔(9)，连接杆(16)底端连接有第二弹簧(25)，第二弹簧(25)底端连接有压板(13)，第二滑轨(14)顶部内侧均设有连接块(17)，连接块(17)在第二滑块(15)内侧，连接块(17)与连接杆(16)之间连接有第一弹簧(18)，安装架(10)左右两侧下部均设有第二定滑轮(20)，安装架(10)左右两侧上部均设有第三定滑轮(21)，左侧的连接杆(16)左侧上部连接有第三拉线(22)，第三拉线(22)穿过左侧的第二通孔(19)，绕过第二定滑轮(20)和第三定滑轮(21)，底端连接有橡胶球(24)，右侧的连接杆(16)右侧上部连接有第四拉线(23)，第四拉线(23)穿过右侧的第二通孔(19)，绕过右侧的第二定滑轮(20)，底端连接在橡胶球(24)顶部。
5.根据权利要求4所述的一种食品工业废水快速灭菌装置，其特征在于，还包括有第一连杆(26)和第二连杆(27)，连接杆(16)内侧下部均设有第一连杆(26)，第一连杆(26)底部内侧均设有第二连杆(27)，第二连杆(27)底端连接有第二弹簧(25)，第二弹簧(25)底端连接有压板(13)。
说明书
一种食品工业废水快速灭菌装置
技术领域
本实用新型涉及一种灭菌装置，尤其涉及一种食品工业废水快速灭菌装置。
背景技术
食品工业的内容极其复杂，包括制糖、酿造、肉类、乳品加工等生产过程，所排出的废水都含有机物，具有强的耗氧性，且有大量悬浮物随废水排出。动物性食品加工排出的废水中还含有动物排泄物、血液、皮毛、油脂等，并可能含有病菌，因此耗氧量很高，比植物性食品加工排放的废水的污染性高得多。食品工业废水容易产生细菌，如果不对这些食品工业废水进行灭菌处理，这些细菌传播出去，将会产生意想不到的危害，但是目前却没有专门用于食品工业废水灭菌的设备，因此就导致食品工业废水不经过灭菌就直接处理，导致一些疾病的传播。
综上，目前需要研发一种专门用于食品工业废水灭菌、灭菌全面的食品工业废水快速灭菌装置，来克服现有技术中没有专门用于食品工业废水灭菌的设备、灭菌不全面的缺点。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有技术中没有专门用于食品工业废水灭菌的设备、灭菌不全面的缺点，本实用新型要解决的技术问题是提供一种专门用于食品工业废水灭菌、灭菌全面的食品工业废水快速灭菌装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种食品工业废水快速灭菌装置，包括有底板、支杆、箱体、电热丝、紫外线照射灯、进水管、出水管、阀门、安装架、移动装置和升降装置，底板顶部左右对称设有支杆，支杆顶部连接有箱体，箱体底部和左右两壁内均设有电热丝，箱体左壁上部设有进水管，箱体右壁下部设有出水管，出水管上设有阀门，箱体顶部中心开有第一通孔，箱体顶部设有安装架，安装架前侧上部设有移动装置，移动装置上设有升降装置，升降装置内设有紫外线照射灯。
优选地，移动装置包括有第一滑轨、第一滑块、第一电动绕线轮、第一拉线、第二电动绕线轮和第二拉线，安装架前侧上部设有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑块与第一滑轨配合，第一滑轨前侧左部设有第一电动绕线轮，第一电动绕线轮上绕有第一拉线，第一拉线右端连接在第一滑块左侧，第一滑轨前侧右部设有第二电动绕线轮，第二电动绕线轮上绕有第二拉线，第二拉线左端连接在第一滑块右侧。
优选地，升降装置包括有第一定滑轮、圆环、挂环、挂钩、钢丝绳和透明保护罩，第一滑块底部左侧设有第一定滑轮，第一滑块底部右侧设有圆环，安装架内右壁上部设有挂环，挂环上挂有挂钩，挂钩上连接有钢丝绳，钢丝绳穿过圆环，绕过第一定滑轮，底端连接有透明保护罩，透明保护罩内顶部连接有紫外线照射灯。
优选地，还包括有压板、第二滑轨、第二滑块、连接杆、连接块、第一弹簧、第二定滑轮、第三定滑轮、第三拉线、第四拉线、橡胶球和第二弹簧，安装架左右两壁下部均开有第二通孔，安装架内左右两壁下部均设有第二滑轨，第二滑轨在第二通孔下方，第二滑轨上滑动式连接有第二滑块，第二滑块与第二滑轨配合，第二滑块前侧均连接有连接杆，连接杆在透明保护罩后侧，连接杆穿过第一通孔，连接杆底端连接有第二弹簧，第二弹簧底端连接有压板，第二滑轨顶部内侧均设有连接块，连接块在第二滑块内侧，连接块与连接杆之间连接有第一弹簧，安装架左右两侧下部均设有第二定滑轮，安装架左右两侧上部均设有第三定滑轮，左侧的连接杆左侧上部连接有第三拉线，第三拉线穿过左侧的第二通孔，绕过第二定滑轮和第三定滑轮，底端连接有橡胶球，右侧的连接杆右侧上部连接有第四拉线，第四拉线穿过右侧的第二通孔，绕过右侧的第二定滑轮，底端连接在橡胶球顶部。
优选地，还包括有第一连杆和第二连杆，连接杆内侧下部均设有第一连杆，第一连杆底部内侧均设有第二连杆，第二连杆底端连接有第二弹簧，第二弹簧底端连接有压板。
工作原理：当需要使用该设备对食品工业废水进行杀菌处理时，将食品工业废水从进水管排入箱体内，食品工业废水排入完毕后，通过升降装置将紫外线照射灯向下移动进入箱体内，当紫外线照射灯被食品工业废水浸没后，通过升降装置保持紫外线照射灯的位置，然后控制紫外线照射灯照明，对箱体内的食品工业废水进行杀菌，在紫外线照射灯照明过程中，通过移动装置带动升降装置左右移动，进而带动紫外线照射灯左右移动，使得紫外线照射灯可以更全面的对箱体内的食品工业废水进行杀菌，当不需要使用紫外线照射时，将移动装置复位，然后通过升降装置将紫外线照射灯移回初始位置，接着控制电热丝发热，对箱体内的食品工业废水进行加热，使得箱体内的食品工业废水温度升高，如此来对箱体内的食品工业废水进行再一次的杀菌，当箱体内的食品工业废水不需要杀菌后，控制电热丝停止工作，然后将阀门打开，杀菌后的食品工业废水从出水管排出，当箱体内的食品工业废水全部排出后，将阀门关上。通过紫外线照射灯和电热丝的配合，对食品工业废水进行两次灭菌，使得食品工业废水灭菌更加全面。
因为移动装置包括有第一滑轨、第一滑块、第一电动绕线轮、第一拉线、第二电动绕线轮和第二拉线，安装架前侧上部设有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑块与第一滑轨配合，第一滑轨前侧左部设有第一电动绕线轮，第一电动绕线轮上绕有第一拉线，第一拉线右端连接在第一滑块左侧，第一滑轨前侧右部设有第二电动绕线轮，第二电动绕线轮上绕有第二拉线，第二拉线左端连接在第一滑块右侧。当需要将紫外线照射灯左右移动进行杀菌时，控制第一电动绕线轮逆时针旋转将第一拉线放出，同时控制第二电动绕线轮逆时针旋转将第二拉线绕起，通过第二拉线拉动第一滑块向右移动，进而带动升降装置向右移动，使得紫外线照射灯向右移动，当紫外线照射灯向右移动到需要带的位置时，控制第一电动绕线轮顺时针旋转将第一拉线绕起，同时控制第二电动绕线轮顺时针旋转将第二拉线放出，通过第一拉线拉动第一滑块向左移动，进而带动升降装置向左移动，使得紫外线照射灯向左移动，当紫外线照射灯向左移动到需要带的位置时，再次控制第一电动绕线轮逆时针旋转将第一拉线放出，同时控制第二电动绕线轮逆时针旋转将第二拉线绕起。如此反复，使得紫外线照射灯持续左右移动，对箱体内的食品工业废水进行全面杀菌。当不需要使用紫外线照射灯进行杀菌时，待第一滑块回到初始位置后，控制第一电动绕线轮和第二电动绕线轮停止工作。通过第一电动绕线轮和第二电动绕线轮的配合，使得紫外线照射灯可以持续左右移动，对箱体内的食品工业废水进行全面而有效的杀菌。
因为升降装置包括有第一定滑轮、圆环、挂环、挂钩、钢丝绳和透明保护罩，第一滑块底部左侧设有第一定滑轮，第一滑块底部右侧设有圆环，安装架内右壁上部设有挂环，挂环上挂有挂钩，挂钩上连接有钢丝绳，钢丝绳穿过圆环，绕过第一定滑轮，底端连接有透明保护罩，透明保护罩内顶部连接有紫外线照射灯。当需要将紫外线照射灯浸入箱体内的食品工业废水中时，将挂钩从挂环上取下，然后慢慢松开挂钩，在重力作用下透明保护罩和紫外线照射灯向下移动，当挂钩卡在圆环上时，透明保护罩和紫外线照射灯停止向下移动，此时紫外线照射灯已经浸入箱体内的食品工业废水中。当不需要紫外线照射灯进行杀菌时，向右拉动挂钩，将挂钩挂回在挂环上，同时通过钢丝绳带动透明保护罩和紫外线照射灯向上移动复位。
因为还包括有压板、第二滑轨、第二滑块、连接杆、连接块、第一弹簧、第二定滑轮、第三定滑轮、第三拉线、第四拉线、橡胶球和第二弹簧，安装架左右两壁下部均开有第二通孔，安装架内左右两壁下部均设有第二滑轨，第二滑轨在第二通孔下方，第二滑轨上滑动式连接有第二滑块，第二滑块与第二滑轨配合，第二滑块前侧均连接有连接杆，连接杆在透明保护罩后侧，连接杆穿过第一通孔，连接杆底端连接有第二弹簧，第二弹簧底端连接有压板，第二滑轨顶部内侧均设有连接块，连接块在第二滑块内侧，连接块与连接杆之间连接有第一弹簧，安装架左右两侧下部均设有第二定滑轮，安装架左右两侧上部均设有第三定滑轮，左侧的连接杆左侧上部连接有第三拉线，第三拉线穿过左侧的第二通孔，绕过第二定滑轮和第三定滑轮，底端连接有橡胶球，右侧的连接杆右侧上部连接有第四拉线，第四拉线穿过右侧的第二通孔，绕过右侧的第二定滑轮，底端连接在橡胶球顶部。在对箱体内的食品工业废水进行消毒时，工作人员向下拉动橡胶球，通过第三拉线和第四拉线带动连接杆向外侧移动，第一弹簧被拉伸，同时连接杆带动第二弹簧和压板向外侧移动，压板向外侧移动将沉淀在箱体底部的杂质搅动起来，使得箱体的杂质可以得到杀菌，当压板接近箱体内左右两壁时，松开橡胶球，第一弹簧恢复原状，带动连接杆及其上装置复位，然后再次向下拉动橡胶球。如此反复，使得沉淀在箱体的杂质可以得到充分的杀菌。工作完毕后，松开橡胶球即可。
还包括有第一连杆和第二连杆，连接杆内侧下部均设有第一连杆，第一连杆底部内侧均设有第二连杆，第二连杆底端连接有第二弹簧，第二弹簧底端连接有压板。在连接杆移动时，带动第一连杆和第二连杆移动，使得其上的压板移动，如此，箱体内底部中间也可以得到搅动，箱体内的食品工业废水可以得到更加全面的杀菌。
本实用新型的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
(3)有益效果
本实用新型通过紫外线照射灯和电热丝的配合，对食品工业废水进行两次灭菌，使得食品工业废水灭菌更加全面，通过压板向外侧移动将沉淀在箱体底部的杂质搅动起来，使得箱体的杂质可以得到杀菌，通过第一连杆和第二连杆，使得箱体内底部中间也可以得到搅动，箱体内的食品工业废水可以得到更加全面的杀菌。
