申请日2017.08.25
公开(公告)日2018.04.06
IPC分类号B01D29/58; B01D29/03; B01D29/90; B01D29/96; C02F1/00; C02F103/32
摘要
本实用新型涉及一种过滤设备，尤其涉及一种食品工业废水高效过滤设备。本实用新型要解决的技术问题是提供一种过滤效果好、工作方便、过滤杂质不会堆积在一起的食品工业废水高效过滤设备。为了解决上述技术问题，本实用新型提供了这样一种食品工业废水高效过滤设备，包括有第一框体、出料管、放置板、过滤装置等;第一框体右壁下部设置有出料管，第一框体内左壁和右两壁上部均设置有放置板，放置板之间设置有过滤装置，第一框体顶部设置有左右移动装置，左右移动装置上设置有进水管，进水管在过滤装置上方。本实用新型达到了过滤效果好、工作方便、过滤杂质不会堆积在一起的效果。
权利要求书

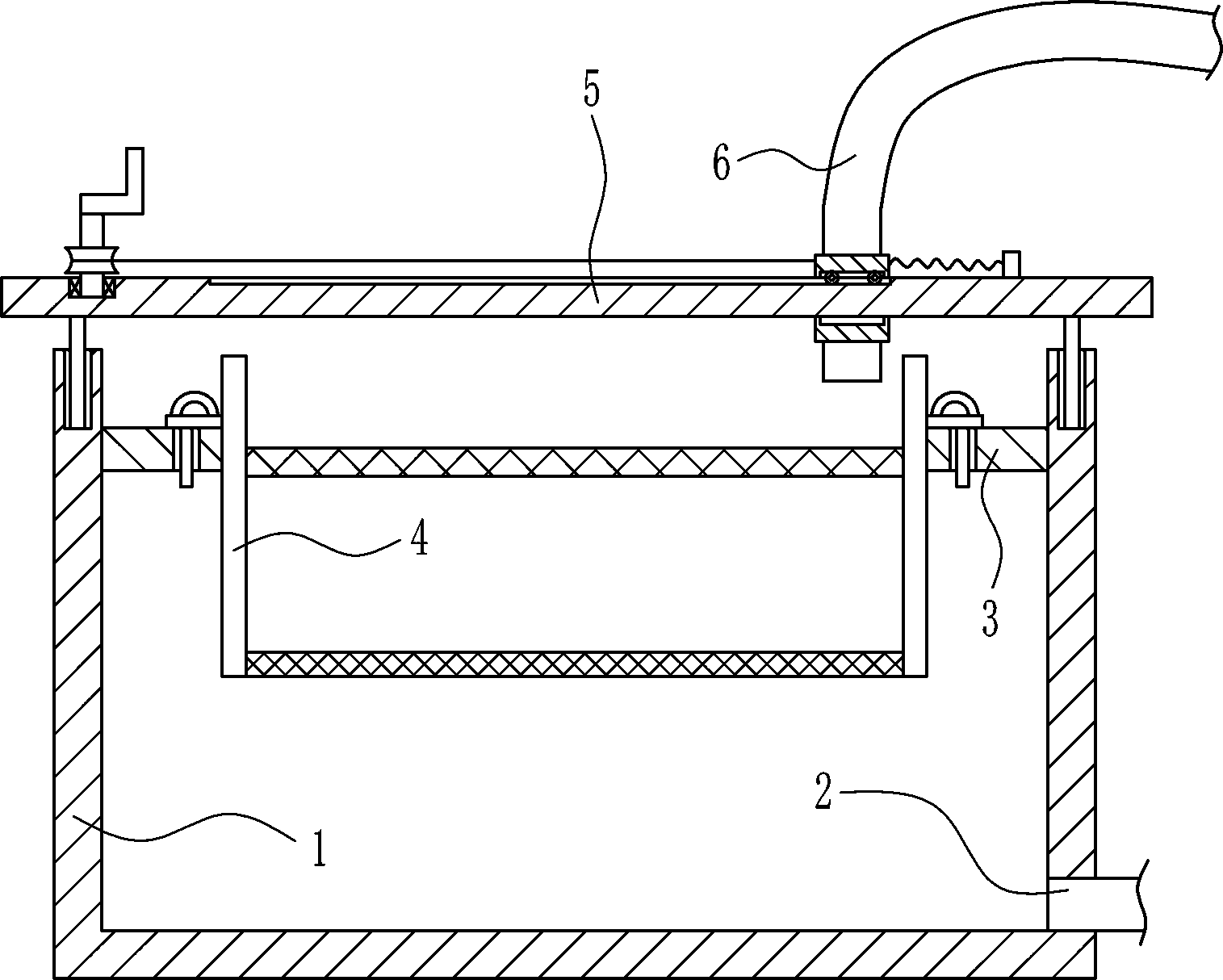

1.一种食品工业废水高效过滤设备，其特征在于，包括有第一框体(1)、出料管(2)、放置板(3)、过滤装置(4)、左右移动装置(5)和进水管(6)，第一框体(1)右壁下部设置有出料管(2)，第一框体(1)内左壁和右两壁上部均设置有放置板(3)，放置板(3)之间设置有过滤装置(4)，第一框体(1)顶部设置有左右移动装置(5)，左右移动装置(5)上设置有进水管(6)，进水管(6)在过滤装置(4)上方。
2.根据权利要求1所述的一种食品工业废水高效过滤设备，其特征在于，过滤装置(4)包括有第二框体(42)、挡块(43)、第一插杆(44)、拉环(45)、第一网板(46)和第二网板(47)，放置板(3)内侧开有插孔(41)，左右两侧放置板(3)之间放置有第二框体(42)，第二框体(42)左右两侧上部均设置有挡块(43)，挡块(43)底部设置有第一插杆(44)，第一插杆(44)插入插孔(41)，挡块(43)顶部设置有拉环(45)，第二框体(42)内上部设置有第一网板(46)，第二框体(42)内底部设置有第二网板(47)。
3.根据权利要求2所述的一种食品工业废水 高效过滤设备，其特征在于，左右移动装置(5)包括有第二插杆(52)、导杆(53)、轮轨(54)、导套(55)、轮子(56)、第一弹簧(57)、连接块(58)、第一轴承座(59)、绕线轮(510)、第一转轴(511)、摇柄(512)和拉线(513)，第一框体(1)左壁和右壁顶部均开有第一凹槽(51)，第一凹槽(51)内插有第二插杆(52)，第二插杆(52)顶部设置有导杆(53)，导杆(53)顶部嵌有轮轨(54)，导杆(53)上套有导套(55)，导套(55)内顶部左右对称设置有轮子(56)，轮子(56)与轮轨(54)配合，导套(55)右侧设置有第一弹簧(57)，导杆(53)顶部右侧设置有连接块(58)，第一弹簧(57)右端连接在连接块(58)左侧，导杆(53)顶部左侧设置有第一轴承座(59)，第一轴承座(59)内设置有第一转轴(511)，第一转轴(511)下部设置有绕线轮(510)，第一转轴(511)顶部设置有摇柄(512)，绕线轮(510)上绕有拉线(513)，拉线(513)右端连接在导套(55)左侧上部。
4.根据权利要求3所述的一种食品工业废水高效过滤设备，其特征在于，还包括有行程开关(7)、第一连杆(8)、第二轴承座(9)、第二转轴(10)、安装板(11)、电机(12)、第三转轴(13)、第二弹簧(15)和第三插杆(16)，导杆(53)顶部左右对称设置有行程开关(7)，行程开关(7)在轮轨(54)左右两侧，导杆(53)左侧设置有第一连杆(8)，第一连杆(8)顶部设置有第二轴承座(9)，第二轴承座(9)内设置有第二转轴(10)，第二转轴(10)顶部设置有安装板(11)，安装板(11)底部右侧设置有电机(12)，电机(12)的输出轴通过联轴器连接有第三转轴(13)，第三转轴(13)底部左右对称开有第二凹槽(14)，第二凹槽(14)内顶部均设置有第二弹簧(15)，第二弹簧(15)底端均连接有第三插杆(16)，摇柄(512)内底部左侧左右对称开有第三凹槽(17)，第三凹槽(17)在第三插杆(16)下方，第三插杆(16)下部插入第三凹槽(17)，行程开关(7)与电机(12)通过线路连接。
5.根据权利要求4所述的一种食品工业废水高效过滤设备，其特征在于，还包括有第二连杆(18)和橡胶套(19)，第三插杆(16)后侧设置有第二连杆(18)，第二连杆(18)左部设置有橡胶套(19)。
说明书
一种食品工业废水高效过滤设备
技术领域
本实用新型涉及一种过滤设备，尤其涉及一种食品工业废水高效过滤设备。
背景技术
食品工业指主要以农业、渔业、畜牧业、工业林业或化学工业的产品或半成品为原料，制造、提取、加工成食品或半成品，具有连续而有组织的经济活动工业体系。
在食品工业生产过程中需要对产生的废水进行处理，而对其进行过滤是处理食品工业废水中必要的一步，现有的废水过滤方式存在的过滤效果差、工作不方便、过滤杂质堆积在一起的缺点，因此亟需研发一种过滤效果好、工作方便、过滤杂质不会堆积在一起的食品工业废水高效过滤设备。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有的废水过滤方式存在的过滤效果差、工作不方便、过滤杂质堆积在一起的缺点，本实用新型要解决的技术问题是提供一种过滤效果好、工作方便、过滤杂质不会堆积在一起的食品工业废水高效过滤设备。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种食品工业废水高效过滤设备，包括有第一框体、出料管、放置板、过滤装置、左右移动装置和进水管，第一框体右壁下部设置有出料管，第一框体内左壁和右两壁上部均设置有放置板，放置板之间设置有过滤装置，第一框体顶部设置有左右移动装置，左右移动装置上设置有进水管，进水管在过滤装置上方。
优选地，过滤装置包括有第二框体、挡块、第一插杆、拉环、第一网板和第二网板，放置板内侧开有插孔，左右两侧放置板之间放置有第二框体，第二框体左右两侧上部均设置有挡块，挡块底部设置有第一插杆，第一插杆插入插孔，挡块顶部设置有拉环，第二框体内上部设置有第一网板，第二框体内底部设置有第二网板。
优选地，左右移动装置包括有第二插杆、导杆、轮轨、导套、轮子、第一弹簧、连接块、第一轴承座、绕线轮、第一转轴、摇柄和拉线，第一框体左壁和右壁顶部均开有第一凹槽，第一凹槽内插有第二插杆，第二插杆顶部设置有导杆，导杆顶部嵌有轮轨，导杆上套有导套，导套内顶部左右对称设置有轮子，轮子与轮轨配合，导套右侧设置有第一弹簧，导杆顶部右侧设置有连接块，第一弹簧右端连接在连接块左侧，导杆顶部左侧设置有第一轴承座，第一轴承座内设置有第一转轴，第一转轴下部设置有绕线轮，第一转轴顶部设置有摇柄，绕线轮上绕有拉线，拉线右端连接在导套左侧上部。
优选地，还包括有行程开关、第一连杆、第二轴承座、第二转轴、安装板、电机、第三转轴、第二弹簧和第三插杆，导杆顶部左右对称设置有行程开关，行程开关在轮轨左右两侧，导杆左侧设置有第一连杆，第一连杆顶部设置有第二轴承座，第二轴承座内设置有第二转轴，第二转轴顶部设置有安装板，安装板底部右侧设置有电机，电机的输出轴通过联轴器连接有第三转轴，第三转轴底部左右对称开有第二凹槽，第二凹槽内顶部均设置有第二弹簧，第二弹簧底端均连接有第三插杆，摇柄内底部左侧左右对称开有第三凹槽，第三凹槽在第三插杆下方，第三插杆下部插入第三凹槽，行程开关与电机通过线路连接。
优选地，还包括有第二连杆和橡胶套，第三插杆后侧设置有第二连杆，第二连杆左部设置有橡胶套。
工作原理：当需要使用本设备过滤废水，工作人员将进水管接在食品工业废水流出口，然后将废水通过进水管流入过滤装置，过滤装置对废水进行过滤，过滤后的废水从出料管流出，在过滤过程中，工作人员控制左右移动装置带动进水管左右移动，使得进水管可以将水均匀的洒在过滤装置上，过滤装置内的杂质就不会堆积在一起，食品工业废水过滤完毕后，工作人员控制左右移动装置停止工作。然后工作人员将左右移动装置取下放置在一边，接着将过滤装置取出进行清理，过滤装置清理完毕后，工作人员将过滤装置放回初始位置，然后再将左右移动装置复位。本实用新型通过左右移动装置带动进水管左右移动，避免杂质堆积在过滤装置一处，使得过滤装置保持通畅。
因为过滤装置包括有第二框体、挡块、第一插杆、拉环、第一网板和第二网板，放置板内侧开有插孔，左右两侧放置板之间放置有第二框体，第二框体左右两侧上部均设置有挡块，挡块底部设置有第一插杆，第一插杆插入插孔，挡块顶部设置有拉环，第二框体内上部设置有第一网板，第二框体内底部设置有第二网板。废水经过第一网板和第二网板时，第一网板将食品工业废水内的大杂质过滤，第二网板将小的杂质过滤。当废水过滤完毕，工作人员向上拉动拉环，拉环通过挡块带动第一插杆向上移动，当第一插杆离开插孔，工作人员取出第二框体并清理杂质。当杂质清理完毕，工作人员通过拉环带动挡块复位，进而带动第二框体复位，使第一插杆插入插孔。因为有第一网板和第二网板的作用，使得食品工业废水过滤更加全面，将不同杂质分开过滤出来，方便了杂质的处理。
因为左右移动装置包括有第二插杆、导杆、轮轨、导套、轮子、第一弹簧、连接块、第一轴承座、绕线轮、第一转轴、摇柄和拉线，第一框体左壁和右壁顶部均开有第一凹槽，第一凹槽内插有第二插杆，第二插杆顶部设置有导杆，导杆顶部嵌有轮轨，导杆上套有导套，导套内顶部左右对称设置有轮子，轮子与轮轨配合，导套右侧设置有第一弹簧，导杆顶部右侧设置有连接块，第一弹簧右端连接在连接块左侧，导杆顶部左侧设置有第一轴承座，第一轴承座内设置有第一转轴，第一转轴下部设置有绕线轮，第一转轴顶部设置有摇柄，绕线轮上绕有拉线，拉线右端连接在导套左侧上部。当需要左右移动装置带动进水管向左移动时，工作人员顺时针旋转摇柄，摇柄带动第一转轴顺时针旋转，进而带动绕线轮顺时针旋转绕起拉线，拉线向左拉动导套，导套向左移动拉伸第一弹簧，导套带动进水管向左移动。当轮子到达轮轨左端，工作人员逆时针旋转摇柄，摇柄带动第一转轴逆时针旋转，进而带动绕线轮逆时针旋转放出拉线，此时第一弹簧收缩，导套在第一弹簧的作用下向右移动。当轮子到达轮轨右端，再次顺时针旋转摇柄，如此反复，直至食品工业废水处理完毕，待导套回到初始位置后，停止转动摇柄。
因为还包括有行程开关、第一连杆、第二轴承座、第二转轴、安装板、电机、第三转轴、第二弹簧和第三插杆，导杆顶部左右对称设置有行程开关，行程开关在轮轨左右两侧，导杆左侧设置有第一连杆，第一连杆顶部设置有第二轴承座，第二轴承座内设置有第二转轴，第二转轴顶部设置有安装板，安装板底部右侧设置有电机，电机的输出轴通过联轴器连接有第三转轴，第三转轴底部左右对称开有第二凹槽，第二凹槽内顶部均设置有第二弹簧，第二弹簧底端均连接有第三插杆，摇柄内底部左侧左右对称开有第三凹槽，第三凹槽在第三插杆下方，第三插杆下部插入第三凹槽，行程开关与电机通过线路连接。当需要人工操作左右移动装置，工作人员关闭电机，然后向上移动第三插杆，第三插杆向上移动压缩第二弹簧，当第三插杆离开第三凹槽，工作人员转动安装板及其上装置180度后，松开第三插杆，此时第二弹簧伸长，第三插杆在第二弹簧的作用下向下移动复位，当安装板不再阻挡摇柄，工作人员转动摇柄控制左右移动装置工作。当需要左右移动装置自动工作，工作人员向上移动第三插杆，第三插杆向上移动压缩第二弹簧，然后转动安装板180度至初始位置，工作人员松开第三插杆，此时第二弹簧伸长，第三插杆在第二弹簧的作用下向下移动插入第三凹槽，然后工作人员控制电机顺时针转动，电机带动第三转轴顺时针转动，进而带动第三插杆顺时针转动，进而带动摇柄顺时针转动，进而带动导套及其上装置向左移动，当导套向左移动触发左侧行程开关，行程开关控制电机逆时针旋转，电机带动第三转轴逆时针转动，进而带动第三插杆逆时针转动，从而带动摇柄逆时针转动，使得导套及其上装置向右移动，当导套向右移动触发右侧行程开关，行程开关控制电机顺时针旋转，左右移动装置不断重复以上步骤，当废水处理完毕导套复位后，工作人员关闭电机。因为有电机的作用，工作人员离开时本设备也可以工作，提高了设备的工作效率，有了行程开关的作用，使左右移动装置自动化工作，为工作人员提供了方便。
因为还包括有第二连杆和橡胶套，第三插杆后侧设置有第二连杆，第二连杆左部设置有橡胶套。当需要向上移动第三插杆使其离开第三凹槽，工作人员向上移动橡胶套，进而带动第二连杆向上移动，进而带动第三插杆向上移动，当第三插杆离开第三凹槽，工作人员停止移动橡胶套。因为有第二连杆的作用，更加方便控制第三插杆上下移动。
本实用新型的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
(3)有益效果
本实用新型达到了过滤效果好、工作方便、过滤杂质不会堆积在一起的效果。本实用新型通过左右移动装置带动进水管左右移动，避免杂质堆积在过滤装置一处，使得过滤装置保持通畅，因为有第一网板和第二网板的作用，使得食品工业废水过滤更加全面，将不同杂质分开过滤出来，方便了杂质的处理，因为有电机的作用，工作人员离开时本设备也可以工作，提高了设备的工作效率，有了行程开关的作用，使左右移动装置自动化工作，因为有第二连杆的作用，更加方便控制第三插杆上下移动。
