申请日2017.08.25
公开(公告)日2018.04.10
IPC分类号C02F1/72; C02F1/32
摘要

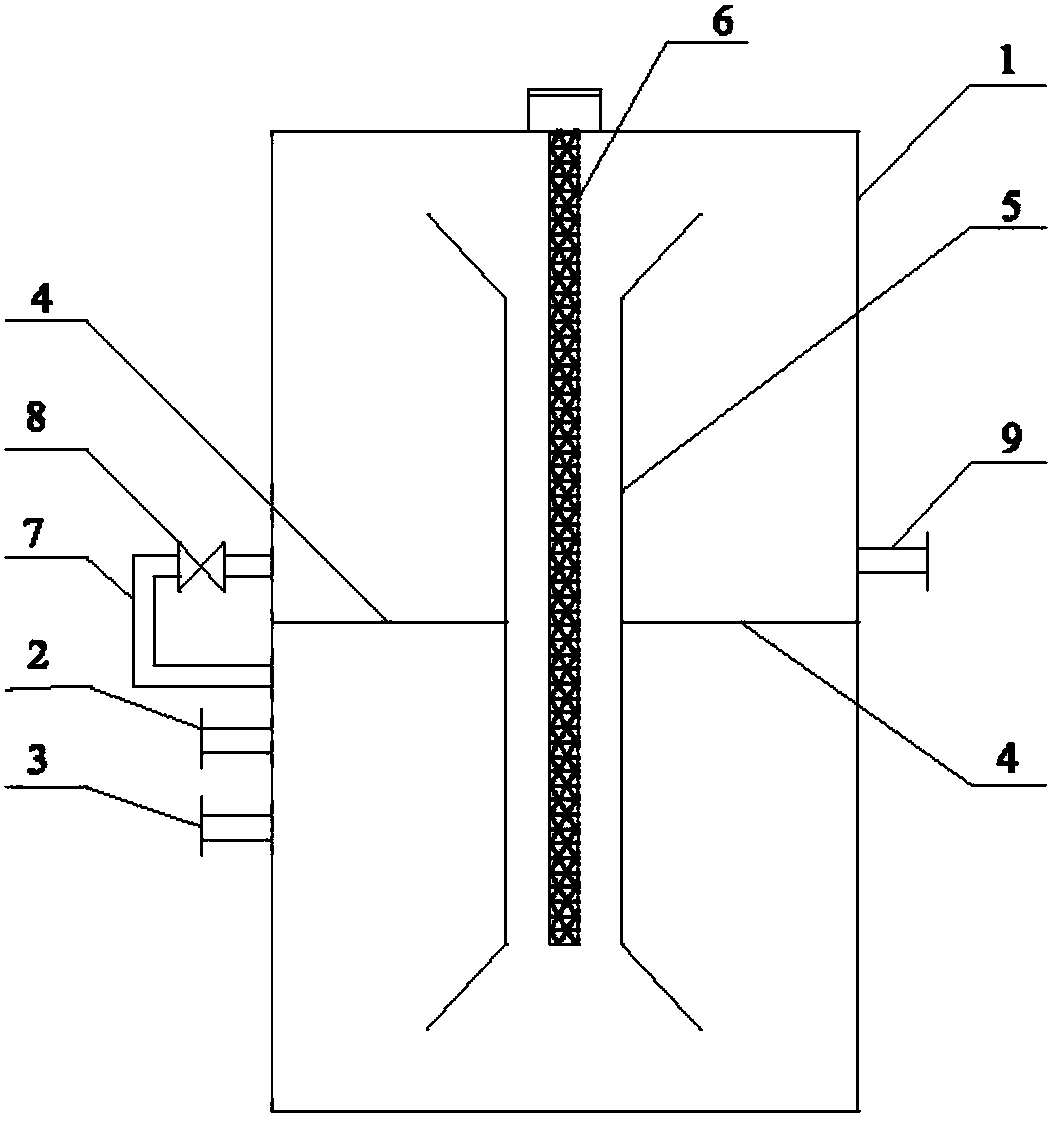

本实用新型公开了一种处理难降解有机废水的光芬顿反应器，该反应器包括壳体1，壳体1的一侧中下方设有进水口2，进水口2下方设有加药口3，壳体1的横向中部设有中间隔板4，壳体1纵向中部设置导流管5，导流管5的纵向中部设置紫外光发生装置6，壳体1在靠近中间隔板4一侧的上、下方侧壁上设置回流管7，连通壳体1的上下部分，回流管7上设有回流阀8，壳体1在靠近中间隔板4的另一侧的上方侧壁设置出水口9。该反应器结构简单，实现了紫外光对废水的有效照射，促进了废水中Fe3+向Fe2+的还原转化，提高了Fenton氧化效果。同时由于采用了紫外发光二极管，极大延长了紫外光发生装置的寿命，增加了系统的稳定性。
权利要求书
1.一种处理难降解有机废水的光芬顿反应器，其特征在于：其包括壳体(1)，所述的壳体(1)的一侧中下方设有进水口(2)，所述的进水口(2)下方设有加药口(3)，所述的壳体(1)的横向中部设有中间隔板(4)，所述壳体(1)纵向中部设置导流管(5)，所述导流管(5)的纵向中部设置紫外光发生装置(6)，所述壳体(1)在靠近中间隔板(4)一侧的上、下方侧壁上设置回流管(7)，连通壳体(1)的上下部分，所述回流管(7)上设有回流阀(8)，所示壳体(1)在靠近中间隔板(4)的另一侧的上方侧壁设置出水口(9)。
2.根据权利要求1所述的一种处理难降解有机废水的光芬顿反应器，其特征在于：所述的壳体(1)为圆柱形，材质为碳钢或不锈钢。
3.根据权利要求2所述的一种处理难降解有机废水 的光芬顿反应器其特征在于：所述的中间隔板(4)的材质与所述壳体(1)相同。
4.根据权利要求1或3所述的一种处理难降解有机废水的光芬顿反应器，其特征在于：所述导流管(5)的上下两端均成喇叭状，所述导流管的材质与所述壳体(1)相同，所述导流管(5)固定在中间隔板(4)上。
5.根据权利要求1或3所述的一种处理难降解有机废水的光芬顿反应器，其特征在于：所述紫外光发生装置(6)为紫外发光二极管，其灯管为石英材质。
说明书
一种处理难降解有机废水的光芬顿反应器
技术领域
本实用新型属于环境工程技术领域，涉及一种处理难降解有机废水的光芬顿反应器。
背景技术
近年来，芬顿氧化工艺在工业难降解有机废水的处理领域得到了广泛应用，其原理是利用Fe2+在强酸性条件下催化分解H2O2生成具有强氧化性的HO.自由基，HO.自由基可将难降解有机物氧化成可降解的小分子有机物，甚至可以完全氧化成CO2和H2O。在芬顿氧化反应中，Fe2+会逐渐被氧化成Fe3+而失去催化作用，Fe3+被还原成Fe2+的步骤是整个反应的限制性步骤。在光芬顿反应器中，Fe3+可在紫外光照射下被快速还原成Fe2+，Fenton氧化效率得到较大提高。然而，紫外光在废水中的透光性很差，而且传统的紫外线高压汞灯管寿命短，故障率高，严重影响了光芬顿反应器的运行效果，因此，开发新型的光芬顿反应器势在必行。
实用新型内容
针对现有技术的存在的缺陷，本实用新型提供一种处理难降解有机废水的光芬顿反应器，该反应器提高了Fenton氧化效果，且增加了系统的稳定性。具体的技术方案如下：
一种处理难降解有机废水的光芬顿反应器，其特征在于：其包括壳体1，所述的壳体1的一侧中下方设有进水口2，所述的进水口2下方设有加药口3，所述的壳体1的横向中部设有中间隔板4，所述壳体1纵向中部设置导流管5，所述导流管5的纵向中部设置紫外光发生装置6，所述壳体1在靠近中间隔板4一侧的上、下方侧壁上设置回流管7，连通壳体1的上下部分，所述回流管7上设有回流阀8，所示壳体1在靠近中间隔板4的另一侧的上方侧壁设置出水口9。
进一步地，所述的壳体1为圆柱形，材质为碳钢或不锈钢。
进一步地，所述的中间隔板4的材质与所述壳体1相同。
进一步地，所述导流管5的上下两端均成喇叭状，所述导流管的材质与所述壳体1相同，所述导流管5固定在中间隔板4上。
进一步地，所述紫外光发生装置6为紫外发光二极管，其灯管为石英材质。
与现有技术相比，本实用新型的有益结果是：本实用新型结构简单，通过在芬顿反应器中设置导流管，并在导流管中设置紫外光发生装置，实现了紫外光对废水的有效照射，促进了废水中Fe3+向Fe2+的还原转化，提高了Fenton氧化效果。同时采用紫外发光二极管，与传统的紫外线高压汞灯相比，寿命延长近20倍，极大增加了系统的稳定性。
