申请日2017.08.31
公开(公告)日2018.04.17
IPC分类号C02F9/10
摘要
本实用新型提供了一种水晶加工排出的污水处理系统，属于环保用水处理设备技术领域。它解决了现有技术设计不合理等问题。本水晶加工排出的污水处理系统包括通过污水排水管依次连接的过滤筒、第一pH值调节筒、混合反应筒、离心分离器，其特征在于：过滤筒和第一pH值调节筒之间设有污水冷却结构，过滤筒内设有泥料汇集结构等。本水晶加工排出的污水处理系统的优点在于：污水冷却结构和离心分离器的设置提高了有害物质的提取效果，电磁加热线圈的设置通过增加混合反应筒内化学反应的反应温度来提高了化学反应速度及效果，淤泥存储箱的设置便于将泥料汇集结构内和离心分离器中分离的固体污料集体存入，便于集中处理。
权利要求书
1.一种水晶加工排出的污水处理系统，包括通过污水排水管(1)依次连接的过滤筒(2)、第一pH值调节筒(3)、混合反应筒(4)、离心分离器(5)，其特征在于：所述的过滤筒(2)和第一pH值调节筒(3)之间设有污水冷却结构，所述的过滤筒(2)内设有泥料汇集结构, 所述的泥料汇集结构穿过过滤筒(2)底端通过污物排放管(12)与淤泥存储箱(6)连接, 所述的淤泥存储箱(6)通过污水排水管(1)与第一pH值调节筒(3)连接，所述的离心分离器(5)的固料排出口通过污物排放管(12)与淤泥存储箱(6)连接、液料排出口通过污水排水管(1)与第二pH值调节筒(7)连接。
2.根据权利要求1所述的水晶加工排出的污水处理系统，其特征在于，所述的泥料汇集结构包括固设于过滤筒(2)内侧的且与过滤筒(2)呈同轴设置的倒置的冠形过滤筛(8a)，所述的冠形过滤筛(8a)中心部开设有筛口(8b)，所述的筛口(8b)与泥料输送管(8c)的一端连接，所述的泥料输送管(8c)的另一端穿出过滤筒(2)底端通过污物排放管(12)与淤泥存储箱(6)连接。
3.根据权利要求2所述的水晶加工排出的污水 处理系统，其特征在于，所述的冠形过滤筛(8a)外侧均匀设有若干个振荡器(8d)。
4.根据权利要求2所述的水晶加工排出的污水处理系统，其特征在于，所述的泥料输送管(8c)上布满用于过滤水份的筛眼、并绕制成螺旋状且呈竖向向下设置。
5.根据权利要求1所述的水晶加工排出的污水处理系统，其特征在于，所述的污水冷却结构包括若干并行绕设于连接在过滤筒(2)和第一pH值调节筒(3)之间的污水排水管(1)上的冷却管(9a)。
6.根据权利要求1所述的水晶加工排出的污水处理系统，其特征在于，所述的混合反应筒(4)外侧绕设有用于加热该混合反应筒(4)内水温温度的电磁加热线圈(10)。
7.根据权利要求1至6任一所述的水晶加工排出的污水处理系统，其特征在于，所述的第二pH值调节筒(7)与设有水生植物的生物处理池(11)连接。
8.根据权利要求1所述的水晶加工排出的污水处理系统，其特征在于，所述的淤泥存储箱(6)内固设有将淤泥存储箱(6)分为存储淤泥的淤泥存放室(6a)和存储淤泥中滤出的水份的污水存放室(6b)分隔开的滤水筛板(6c)，所述的污水存放室(6b)通过污水排水管(1)与第一pH值调节筒(3)连接。
9.根据权利要求8所述的水晶加工排出的污水处理系统，其特征在于，所述的淤泥存放室(6a)内设有至少两个呈并排设置的电动搅龙(6d)。
说明书
水晶加工排出的污水处理系统
技术领域
本实用新型属于环保用水处理设备技术领域，尤其是涉及一种水晶加工排出的污水处理系统。
背景技术
水晶玻璃加工过程中会产生严重的污染，主要有废水、固体废物、噪声、废气、粉尘等，首当其冲的是水污染：一般水晶加工厂附近的山山水水，溪流水沟到处都有水晶工业的普通废水、酸性废水、含重金属废水、氢氟酸、硝酸、硫酸、草酸、铅、镉、氧化铈(抛光粉)污染，很多饮用水源、鱼塘、农田、农作物遭殃。为此出现了不少污水处理装置，而现有的污水处理装置存在吸出的废料少、处理效果差等问题。
实用新型内容
本实用新型的目的是针对上述问题，提供一种设计合理，使用效果好的水晶加工排出的污水处理系统。

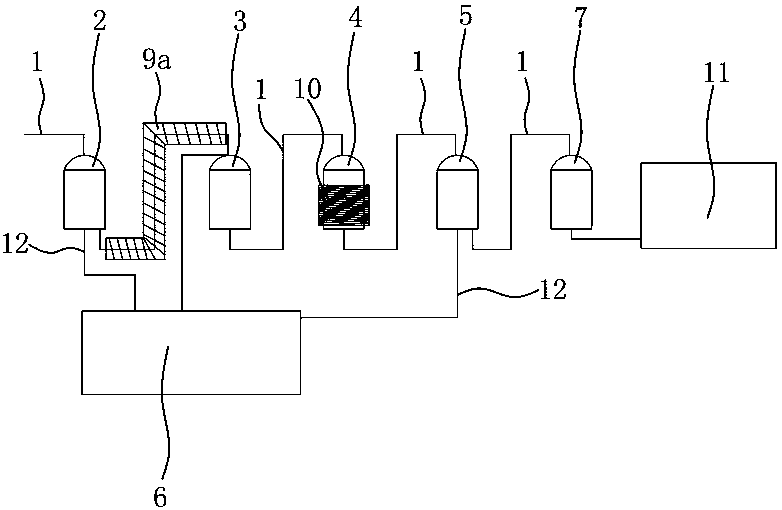

为达到上述目的，本实用新型采用了下列技术方案：本实用新型的水晶加工排出的污水处理系统，包括通过污水排水管依次连接的过滤筒、第一pH值调节筒、混合反应筒、离心分离器，其特征在于：过滤筒和第一pH值调节筒之间设有污水冷却结构，过滤筒内设有泥料汇集结构, 泥料汇集结构穿过过滤筒底端通过污物排放管与淤泥存储箱连接, 淤泥存储箱通过污水排水管与第一pH值调节筒连接，离心分离器的固料排出口通过污物排放管与淤泥存储箱连接、液料排出口通过污水排水管与第二pH值调节筒连接。第一pH值调节筒的设置调节了污水的pH值、以便更好的在混合反应筒进行化学反应、以使污水中的有害物质更好的吸出，污水冷却结构和离心分离器的设置提高了有害物质的提取效果，淤泥存储箱的设置便于将泥料汇集结构内和离心分离器中分离的固体污料集体存入，便于集中处理。
优选地，泥料汇集结构包括固设于过滤筒内侧的且与过滤筒呈同轴设置的倒置的冠形过滤筛，冠形过滤筛中心部开设有筛口，筛口与泥料输送管的一端连接，泥料输送管的另一端穿出过滤筒底端通过污物排放管与淤泥存储箱连接。结构简单、收集效果好。
优选地，冠形过滤筛外侧均匀设有若干个振荡器。提高了收集的固体污料的流动性。
优选地，泥料输送管上布满用于过滤水份的筛眼、并绕制成螺旋状且呈竖向向下设置。进一步增强了固体污料的流动性，同时减少了固体污料中所含的水份。
优选地，污水冷却结构包括若干并行绕设于连接在过滤筒和第一pH值调节筒之间的污水排水管上的冷却管。结构简单，便于制造、安装。
优选地，混合反应筒外侧绕设有用于加热该混合反应筒内水温温度的电磁加热线圈。电磁加热线圈的设置提高了混合反应筒内化学反应的反应温度，提高了化学反应速度、效果。
优选地，第二pH值调节筒与设有水生植物的生物处理池连接。生物处理池的设置进一步提高了污水的处理效果。
优选地，淤泥存储箱内固设有将淤泥存储箱分为存储淤泥的淤泥存放室和存储淤泥中滤出的水份的污水存放室分隔开的滤水筛板，污水存放室通过污水排水管与第一pH值调节筒连接。滤水筛板和污水存放室的设置提高了淤泥中所含水份的去除效果。
优选地，淤泥存放室内设有至少两个呈并排设置的电动搅龙。电动搅龙的设置进一步提高了淤泥的流动性，加快了淤泥中的污水的快速流动。
与现有技术相比，本水晶加工排出的污水处理系统的优点在于：污水冷却结构和离心分离器的设置提高了有害物质的提取效果，电磁加热线圈的设置通过增加混合反应筒内化学反应的反应温度来提高了化学反应速度及效果，淤泥存储箱的设置便于将泥料汇集结构内和离心分离器中分离的固体污料集体存入，便于集中处理。
