申请日2017.08.31
公开(公告)日2018.04.06
IPC分类号C02F9/06; C02F101/30; C02F101/20
摘要
本实用新型公开了一种基于电磁感应原理的污水电催化氧化反应装置，包括处理箱和反应箱，所述反应箱表面安装有观察窗口，所述观察窗口下端安装有显示屏，所述显示屏下端安装有按钮开关，所述按钮开关右侧安装有紧急按钮，所述反应箱左侧焊接有进水口，所述反应箱上端安装有主机，所述主机表面安装有控制按钮，所述处理箱表面安装有指示转盘，所述处理箱右侧焊接有排水口，所述处理箱右侧焊接有排水箱，所述反应箱内部安装有阳极电磁板，所述反应箱内部安装有阴极电磁板，所述处理箱内部安装有生物膜，所述生物膜右侧安装有制动机。该基于电磁感应原理的污水电催化氧化反应装置操作简单，处理污水效率高，处理效果好。
权利要求书

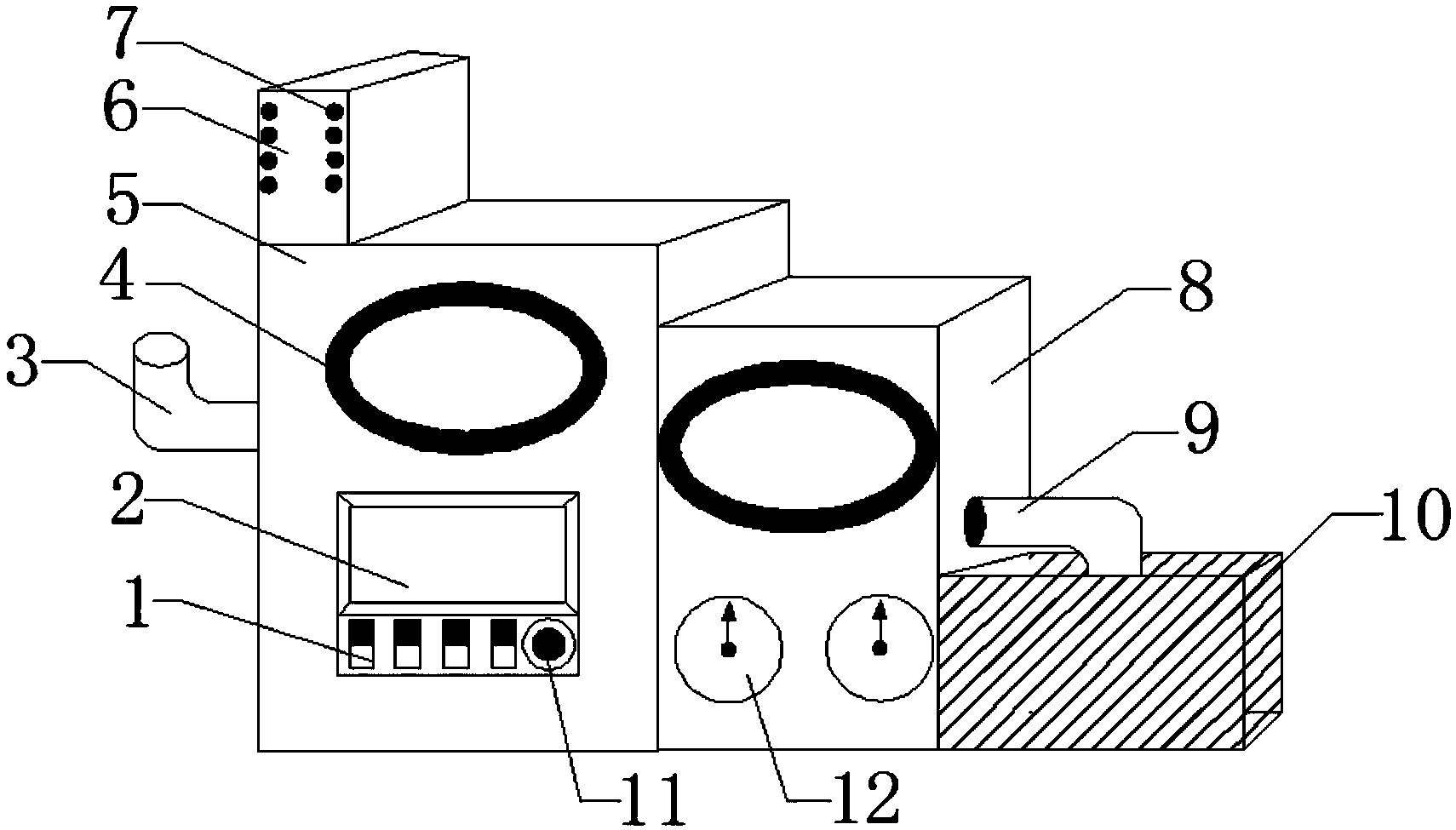

1.一种基于电磁感应原理的污水电催化氧化反应装置，包括处理箱(8)和反应箱(5)，其特征在于：所述反应箱(5)表面安装有观察窗口(4)，所述观察窗口(4)下端安装有显示屏(2)，所述显示屏(2)下端安装有按钮开关(1)，所述按钮开关(1)右侧安装有紧急按钮(11)，所述反应箱(5)左侧焊接有进水口(3)，所述反应箱(5)上端安装有主机(6)，所述主机(6)表面安装有控制按钮(7)，所述处理箱(8)表面安装有指示转盘(12)，所述处理箱(8)右侧焊接有排水口(9)，所述处理箱(8)右侧焊接有排水箱(10)，所述反应箱(5)内部安装有离心机(14)，所述离心机(14)内部安装有离心管(15)，所述离心机(14)下端安装有过滤膜(16)，所述过滤膜(16)下端安装有阳极电磁板(13)，所述阳极电磁板(13)右侧安装有搅拌杆(17)，所述搅拌杆(17)表面焊接有搅拌叶片(18)，所述搅拌杆(17)右侧安装有阴极电磁板(19)，所述处理箱(8)内部安装有制动机(21)。
2.根据权利要求1所述的一种基于电磁感应原理的污水电催化氧化反应装置，其特征在于：所述反应箱(5)内部安装有离心机(14)，所述离心机(14)位于反应箱(5)内部顶端，且离心机(14)内部安装有旋转卡片。
3.根据权利要求1所述的一种基于电磁感应原理的污水 电催化氧化反应装置，其特征在于：所述处理箱(8)内部安装有生物膜(20)，所述生物膜(20)位于处理箱(8)左侧，所述生物膜(20)安置于所有工作机械外侧，且生物膜(20)内部安装有机物。
4.根据权利要求1所述的一种基于电磁感应原理的污水电催化氧化反应装置，其特征在于：所述制动机(21)上端安装有机物降解机(22)，所述有机物降解机(22)位于脱色机(23)下端，所述有机物降解机(22)内部安装有两块电磁板，且有机物降解机(22)内部安装有活性炭。
5.根据权利要求4所述的一种基于电磁感应原理的污水电催化氧化反应装置，其特征在于：所述有机物降解机(22)上端安装有脱色机(23)，且脱色机(23)加入有混凝剂。
说明书
一种基于电磁感应原理的污水电催化氧化反应装置
技术领域
本实用新型属于污水电催化氧化反应装置技术领域，具体涉及一种基于电磁感应原理的污水电催化氧化反应装置。
背景技术
污水电催化氧化反应装置使污水达到排水某一水体或再次使用的水质要求对其进行净化，随着工业的快速发展，污水排放越来越严重，水污染情况严重加剧，使得污水处理和可再生利用受到了重大的关注，有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
市场上的污水电催化氧化反应装置虽能达到处理污水的效果，但是这些装置几个技术难点需要克服：堵塞，腐蚀，换热效率，为此我们提出一种基于电磁感应原理的污水电催化氧化反应装置，该污水电催化氧化反应装置，通过多次过滤的方式解决堵塞问题，通过有机物降解机降解有机物处理腐蚀问题，该装置操作简单，处理污水效率高，处理效果好。
实用新型内容
本实用新型的目的在于提供一种基于电磁感应原理的污水电催化氧化反应装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于电磁感应原理的污水电催化氧化反应装置，包括处理箱和反应箱，所述反应箱表面安装有观察窗口，所述观察窗口下端安装有显示屏，所述显示屏下端安装有按钮开关，所述按钮开关右侧安装有紧急按钮，所述反应箱左侧焊接有进水口，所述反应箱上端安装有主机，所述主机表面安装有控制按钮，所述处理箱表面安装有指示转盘，所述处理箱右侧焊接有排水口，所述处理箱右侧焊接有排水箱，所述反应箱内部安装有离心机，所述离心机内部安装有离心管，所述离心机下端安装有过滤膜，所述过滤膜下端安装有阳极电磁板，所述阳极电磁板右侧安装有搅拌杆，所述搅拌杆表面焊接有搅拌叶片，所述搅拌杆右侧安装有阴极电磁板，所述处理箱内部安装有制动机。
优选的，所述反应箱内部安装有离心机，所述离心机位于反应箱内部顶端，且离心机内部安装有旋转卡片。
优选的，所述处理箱内部安装有生物膜，所述生物膜位于处理箱左侧，所述生物膜安置于所有工作机械外侧，且生物膜内部安装有机物。
优选的，所述制动机上端安装有机物降解机，所述有机物降解机位于脱色机下端，所述有机物降解机内部安装有两块电磁板，且有机物降解机内部安装有活性炭。
优选的，所述有机物降解机上端安装有脱色机，且脱色机加入有混凝剂。
本实用新型的技术效果和优点：该基于电磁感应原理的污水电催化氧化反应装置，通过在原始装置基础上设有离心机，该结构将污水中的固体颗粒和液体分开，还可分离不同密度的液体，通过安装有生物膜，过滤固体，防止固体堵塞问题，通过生物膜内有机物能对污水进行深度清理，安装有机物降解机通过内部安装的电磁板产生的电磁反应降解有机物，活性炭吸附沉淀，防止有机物腐蚀设备以及其他资源，通过安装有脱色机，该结构出去污水中的锰铁等物质，降低水热量，该基于电磁感应原理的污水电催化氧化反应装置操作简单，处理污水效率高，处理效果好。
