申请日2017.08.31
公开(公告)日2018.04.10
IPC分类号G01N33/18; G01D21/02; H02J7/32; G01S19/14; G08C17/02
摘要
本实用新型公开了污水处理技术领域的一种污水处理环保监控装置，包括聚乙烯发泡弹性浮体，所述聚乙烯发泡弹性浮体的中央通过通孔卡接有温差发电模块和吸热板，所述吸热板与温差发电模块的顶部热端面紧密贴合并延伸到聚乙烯发泡弹性浮体的顶部中央，利用ORP传感器、pH传感器、TOC传感器和浊度传感器采集水的pH值、悬浮固体量和有机物含量信息并传递给数据采集单元，信号经过数据处理单元、数模转换电路、中央处理器和GPRS模块无线发送到远程终端，进行远程监测，GPS定位芯片可以确定装置的位置，避免丢失，该装置节能环保，操作简单，可以实现在线远程监测，实用性强。
权利要求书

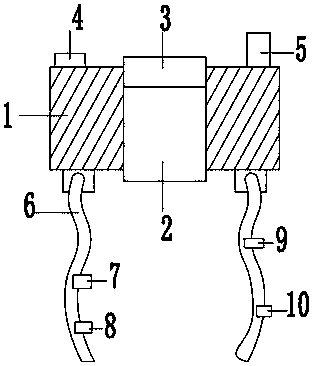

1.一种污水处理环保监控装置，包括聚乙烯发泡弹性浮体(1)，其特征在于：所述聚乙烯发泡弹性浮体(1)的中央通过通孔卡接有温差发电模块(2)和吸热板(3)，所述吸热板(3)与温差发电模块(2)的顶部热端面紧密贴合并延伸到聚乙烯发泡弹性浮体(1)的顶部中央，且温差发电模块(2)的底部冷端面延伸到聚乙烯发泡弹性浮体(1)的底部中央，所述聚乙烯发泡弹性浮体(1)的顶部左右两侧分别设有蓄电池(4)和报警器(5)，所述聚乙烯发泡弹性浮体(1)的底部左右两侧通过眼板设有铁链(6)，左侧所述铁链(6)的表面上部和下部分别系有ORP传感器(7)和pH传感器(8)，右侧所述铁链(6)的表面上部和下部分别系有TOC传感器(9)和浊度传感器(10)，所述ORP传感器(7)、pH传感器(8)、TOC传感器(9)和浊度传感器(10)的输出端均电性连接数据采集单元(11)的输入端，所述数据采集单元(11)的输出端电性连接数据处理单元(12)的输入端，所述数据处理单元(12)的输出端电性连接数模转换电路(13)的输入端，所述数模转换电路(13)的输出端电性连接中央处理器(14)的输入端，所述中央处理器(14)的输出端双向电性连接数据对比单元(15)，所述中央处理器(14)的输出端电性连接GPRS模块(17)的输入端，所述中央处理器(14)的输入端分别电性连接GPS定位芯片(16)和蓄电池(4)的输出端，所述蓄电池(4)的输入端通过电源处理器电性连接温差发电模块(2)的输出端，所述数据对比单元(15)的输出端电性连接驱动单元(18)的输入端，所述驱动单元(18)的输出端电性连接报警器(5)的输入端。
2.根据权利要求1所述的一种污水处理环保监控装置，其特征在于：所述聚乙烯发泡弹性浮体(1)的外壁四周上部通过减震器设有夜光铝板。
3.根据权利要求1所述的一种污水 处理环保监控装置，其特征在于：所述聚乙烯发泡弹性浮体(1)的外壁下部设有驱鱼器。
4.根据权利要求1所述的一种污水处理环保监控装置，其特征在于：所述吸热板(3)的外壁四周上部设有聚光镜。
5.根据权利要求1所述的一种污水处理环保监控装置，其特征在于：所述铁链(6)的表面焊接有锌块。
说明书
一种污水处理环保监控装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理环保监控装置。
背景技术
城市污水和河道污水处理设施建设已提到了环境基础设施建设的突出位置，使城市和河道污水处理设施建设进入了一个新的发展阶段。在水资源污染方面不断加强治理，但因为环境保护意识的淡薄及利益的驱使等诸多因素，随意偷排污水和非达标排污，造成环境严重污染的情况时有发生，但目前全国各地对污染源和排污河渠的水质监测仍停留在手工监测阶段，难以反映企业及城市污水排放连续变化的情况。因此在监测监管方面亟需提供一个有效、实用和先进的监控装置，建立污水处理在线监测显得极为迫切，提高水质监测能力，势在必行，基于此，本实用新型设计了一种污水处理环保监控装置，以解决上述问题。
发明内容
本实用新型的目的在于提供一种污水处理环保监控装置，以解决上述背景技术中提出的实际生活中亟需一种有效、实用和在线监测水质的装置的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理环保监控装置，包括聚乙烯发泡弹性浮体，所述聚乙烯发泡弹性浮体的中央通过通孔卡接有温差发电模块和吸热板，所述吸热板与温差发电模块的顶部热端面紧密贴合并延伸到聚乙烯发泡弹性浮体的顶部中央，且温差发电模块的底部冷端面延伸到聚乙烯发泡弹性浮体的底部中央，所述聚乙烯发泡弹性浮体的顶部左右两侧分别设有蓄电池和报警器，所述聚乙烯发泡弹性浮体的底部左右两侧通过眼板设有铁链，左侧所述铁链的表面上部和下部分别系有ORP传感器和pH传感器，右侧所述铁链的表面上部和下部分别系有TOC传感器和浊度传感器，所述ORP传感器、pH传感器、TOC传感器和浊度传感器的输出端均电性连接数据采集单元的输入端，所述数据采集单元的输出端电性连接数据处理单元的输入端，所述数据处理单元的输出端电性连接数模转换电路的输入端，所述数模转换电路的输出端电性连接中央处理器的输入端，所述中央处理器的输出端双向电性连接数据对比单元，所述中央处理器的输出端电性连接GPRS模块的输入端，所述中央处理器的输入端分别电性连接GPS定位芯片和蓄电池的输出端，所述蓄电池的输入端通过电源处理器电性连接温差发电模块的输出端，所述数据对比单元的输出端电性连接驱动单元的输入端，所述驱动单元的输出端电性连接报警器的输入端。
优选的，所述聚乙烯发泡弹性浮体的外壁四周上部通过减震器设有夜光铝板。
优选的，所述聚乙烯发泡弹性浮体的外壁下部设有驱鱼器。
优选的，所述吸热板的外壁四周上部设有聚光镜。
优选的，所述铁链的表面焊接有锌块。
与现有技术相比，本实用新型的有益效果是：本实用新型利用聚乙烯发泡弹性浮体放置在污染河水表面或污水处理池液面上，温差发电模块给蓄电池充电，蓄电池给装置上的用电器供电，利用ORP传感器、pH传感器、TOC传感器和浊度传感器采集水的pH值、悬浮固体量和有机物含量信息并传递给数据采集单元，信号经过数据处理单元、数模转换电路、中央处理器和GPRS模块无线发送到远程终端，进行远程监测，GPS定位芯片可以确定装置的位置，避免丢失，该装置节能环保，操作简单，可以实现在线远程监测，实用性强。
