申请日2017.08.31
公开(公告)日2018.04.17
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型污水处理再利用装置，包括收集沉淀箱、臭氧杀菌箱、过滤箱、中水箱和支架，所述收集沉淀箱、臭氧杀菌箱、过滤箱和中水箱依次连接且相通，形成一体式结构，并由支架支撑固定，所述收集沉淀箱顶部设有污水进口端，收集沉淀箱与臭氧杀菌箱之间设置有反渗透膜，所述臭氧杀菌箱内设置有臭氧发生器，所述过滤箱连接在臭氧杀菌箱的底部，过滤箱内顶部设置有滤芯，过滤箱与中水箱之间设置有百叶窗，所述中水箱的侧面底端设置有出水口，出水口上安装有开关阀。本实用新型结构简单，设计合理，能耗低，成本低，操作方便，有效节约了水资源，避免了对环境的污染。
权利要求书

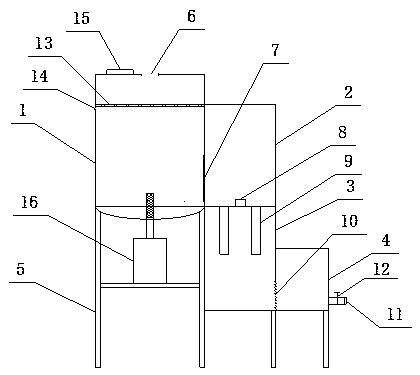

1.一种新型污水处理再利用装置，其特征在于：包括收集沉淀箱(1)、臭氧杀菌箱(2)、过滤箱(3)、中水箱(4)和支架(5)，所述收集沉淀箱(1)、臭氧杀菌箱(2)、过滤箱(3)和中水箱(4)依次连接且相通，形成一体式结构，并由支架(5)支撑固定，所述收集沉淀箱(1)顶部设有污水进口端(6)，收集沉淀箱(1)与臭氧杀菌箱(2)之间设置有反渗透膜(7)，所述臭氧杀菌箱(2)内设置有臭氧发生器(8)，所述过滤箱(3)连接在臭氧杀菌箱(2)的底部，过滤箱(3)内顶部设置有滤芯(9)，过滤箱(3)与中水箱(4)之间设置有百叶窗(10)，所述中水箱(4)的侧面底端设置有出水口(11)，出水口(11)上安装有开关阀(12)。
2.根据权利要求1所述的新型污水处理再利用装置，其特征在于：所述收集沉淀箱(1)的内部上方设置有滤网(13)，靠近滤网(13)下方的收集沉淀箱(1)侧壁设有溢水口(14)。
3.根据权利要求1所述的新型污水处理再利用装置，其特征在于：所述收集沉淀箱(1)的顶部设有备用孔(15)。
4.根据权利要求1所述的新型污水 处理再利用装置，其特征在于：所述收集沉淀箱(1)的底部设有污泥泵(16)，污泥泵(16)安装在支架(5)上，其吸泥端部位于收集沉淀箱(1)内。
说明书
一种新型污水处理再利用装置
技术领域
本实用新型属于污水处理技术领域，特别是涉及一种新型污水处理再利用装置。
背景技术
随着工业的发展和人们生活水平的不断提高，所产生的污水越来越多，对环境的污染也越来越严重，加之水资源的短缺，人均可用水资源越来越少，形式日趋严峻。若将这些污水经过处理再次利用，不仅节约了水资源，还减少了对环境的污染。而现如今很多水处理设备工艺复杂，能耗高，成本高，如何克服这些现实问题也是能否处理好污水，利用好污水的关键。
因此，如何解决上述技术问题成为了该领域技术人员努力的方向。
实用新型内容
本实用新型的目的就是提供一种新型污水处理再利用装置，能完全解决上述现有技术的不足之处。
本实用新型的目的通过下述技术方案来实现：
一种新型污水处理再利用装置，包括收集沉淀箱、臭氧杀菌箱、过滤箱、中水箱和支架，所述收集沉淀箱、臭氧杀菌箱、过滤箱和中水箱依次连接且相通，形成一体式结构，并由支架支撑固定，所述收集沉淀箱顶部设有污水进口端，收集沉淀箱与臭氧杀菌箱之间设置有反渗透膜，所述臭氧杀菌箱内设置有臭氧发生器，所述过滤箱连接在臭氧杀菌箱的底部，过滤箱内顶部设置有滤芯，过滤箱与中水箱之间设置有百叶窗，所述中水箱的侧面底端设置有出水口，出水口上安装有开关阀。
进一步，所述收集沉淀箱的内部上方设置有滤网，靠近滤网下方的收集沉淀箱侧壁设有溢水口，设置滤网的目的是为了对污水进行初步过滤，将污水中大的漂浮物拦在滤网之上，其下方设置溢水口是为了便于引导多余的污水排泄。
进一步，所述收集沉淀箱的顶部设有备用孔，备用孔可用于观察、清理滤网上的垃圾以及投放一些加速沉淀，提高处理效率的试剂，例如絮凝剂等。
进一步，所述收集沉淀箱的底部设有污泥泵，污泥泵安装在支架上，其吸泥端部位于收集沉淀箱内，便于随时对箱内污泥进行清理，省时省力，效率高。
与现有技术相比，本实用新型的有益效果在于：
本实用新型结构简单、设计合理，其各个水箱连成一体，没有多余的管道设计，收集沉淀箱与臭氧杀菌箱之间采用反渗透膜，能够有效地去除水中的溶解盐类、胶体、微生物、有机物等，具有水质好、耗能低、无污染、工艺简单、操作简便等优点。臭氧杀菌箱中采用臭氧发生器，易安装，操作简单，其处理的污水种类多，处理效果好。过滤箱中的滤芯进一步对水中物质进行过滤处理。滤芯和过滤箱与中水箱之间的百叶窗，包括反渗透膜都是利用箱体之间的压差，达到逐级过滤渗透的目的，其能耗低，成本低，操作方便，同时有效节约了水资源，避免了对环境的污染，处理后的中水可用于浇灌花草树木，用于环卫清洁，用于建筑施工等方面。
