申请日2018.08.09
公开(公告)日2018.12.04
IPC分类号C02F9/04
摘要
本发明涉及污水处理设备技术领域，尤其为一种环保型污水沉降箱，包括箱体，箱体内的上端设有固定板，固定板的正下方设有过滤板，固定板与过滤板将箱体分隔为沉降槽和净化槽，沉降槽的上端右侧设有进药口，沉降槽的下端右侧设有排渣口，箱体的左侧壁外设有电机，电机上设有转轴，转轴贯穿箱体的左侧壁延伸到沉降槽内，转轴上规则设有若干扇叶。本发明结构简单，使用方便，解决了现有的污水沉降箱功能单一、沉降效果差的问题，沉降后的污水固液分离简单方便，沉降效率高，杂质沉降率高，且沉降分离后的污水还经过净化，使污水后期的净化流程更简单，节省了污水处理的成本，减少了污水的排放，降低了大量污水对环境的污染。
权利要求书

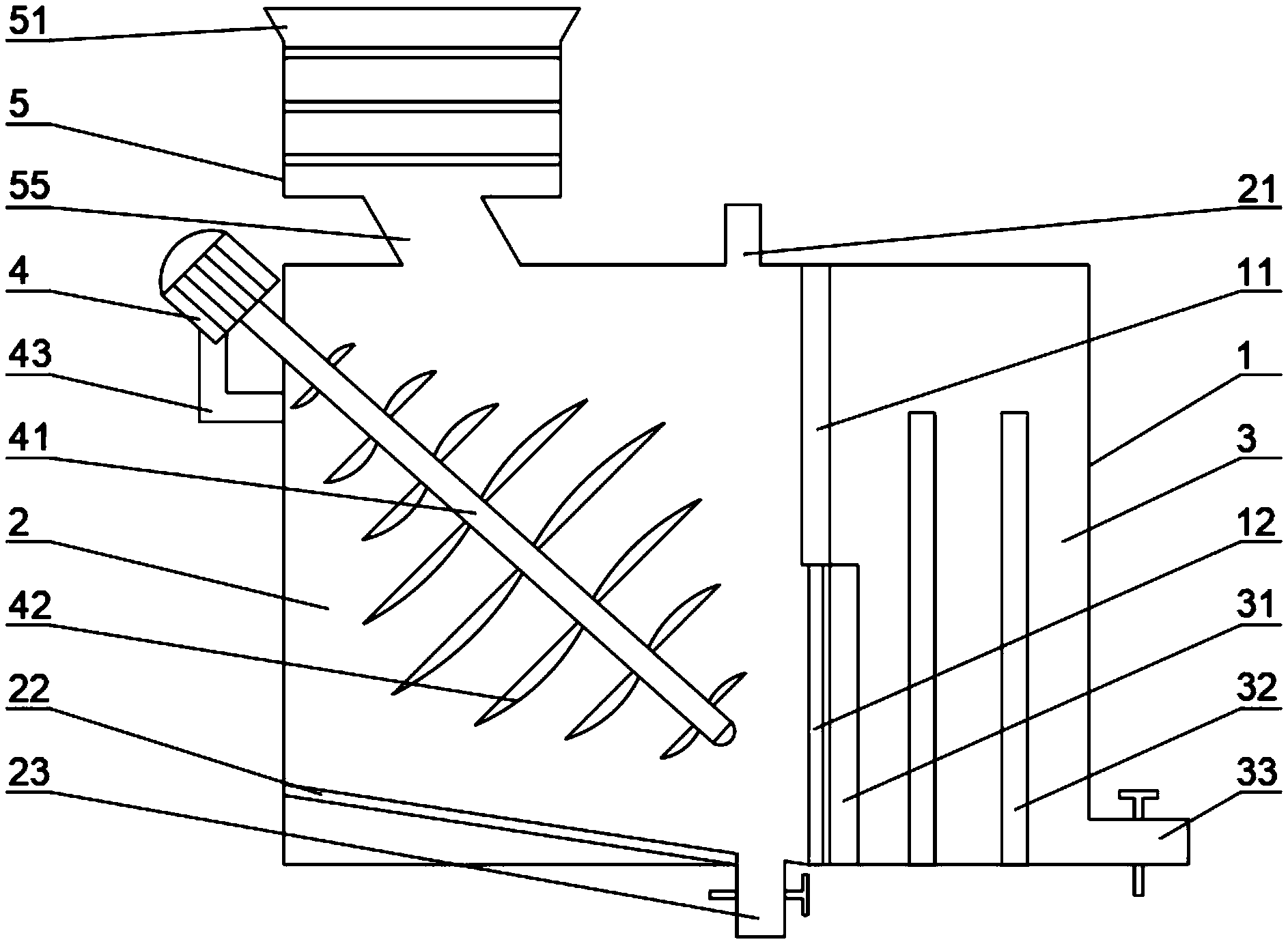

1.一种环保型污水沉降箱，包括箱体(1)，其特征在于：所述箱体(1)内的上端设有固定板(11)，所述固定板(11)的正下方设有过滤板(12)，所述固定板(11)与过滤板(12)将所述箱体(1)分隔为沉降槽(2)和净化槽(3)，所述沉降槽(2)的上端右侧设有进药口(21)，所述沉降槽(2)的下端右侧设有排渣口(23)，所述箱体(1)的左侧壁外设有电机(4)，所述电机(4)上设有转轴(41)，所述转轴(41)贯穿所述箱体(1)的左侧壁延伸到所述沉降槽(2)内，所述转轴(41)上规则设有若干扇叶(42);
所述固定板(11)的下方靠近所述净化槽(3)的一侧相对立设有短卡条(13)，所述短卡条(13)的右侧设有长卡条(14)，所述短卡条(13)与所述长卡条(14)之间设有闸板(31)，所述闸板(31)的右侧平行设有若干活性炭吸附板(32)，所述净化槽(3)的右侧下端设有出水口(33);
所述箱体(1)的上方设有过滤槽(5)，所述过滤槽(5)的上端设有广槽口(51)，所述过滤槽(5)内从上至下依次设有第一过滤网(52)、第二过滤网(53)以及第三过滤网(54)，所述过滤槽(5)的下端设有进水口(55)，所述进水口(55)连通到所述沉降槽(2)内。
2.根据权利要求1所述的环保型污水沉降箱，其特征在于：所述固定板(11)的前后两端焊接固定在所述箱体(1)的前后侧壁上，所述过滤板(12)粘连固定在所述固定板(11)与所述箱体(1)的底板之间。
3.根据权利要求1所述的环保型污水沉降箱，其特征在于：所述电机(4)通过支架(43)固定在所述箱体(1)的左侧外壁上，所述转轴(41)的上端通过联轴器与所述电机(4)的输出轴相连接。
4.根据权利要求1所述的环保型污水沉降箱，其特征在于：所述沉降槽(2)内的下端设有斜板(22)，所述斜板(22)的右端延伸到所述排渣口(23)的上端口。
5.根据权利要求1所述的环保型污水沉降箱，其特征在于：所述短卡条(13)焊接固定在所述固定板(11)与所述箱体(1)的底板之间，所述短卡条(13)的右侧面与所述固定板(11)的右侧面齐平。
6.根据权利要求1所述的环保型污水沉降箱，其特征在于：所述长卡条(14)焊接固定在所述箱体(1)的内侧壁上，所述长卡条(14)与所述短卡条(13)之间的距离与所述闸板(31)的厚度相等。
7.根据权利要求1所述的环保型污水沉降箱，其特征在于：所述闸板(31)的高度大于或等于所述过滤板(12)的高度。
8.根据权利要求1所述的环保型污水沉降箱，其特征在于：所述第一过滤网(52)、所述第二过滤网(53)以及所述第三过滤网(54)的网眼孔径依次减小。
说明书
一种环保型污水沉降箱
技术领域
本发明涉及污水处理设备技术领域，具体为一种环保型污水沉降箱。
背景技术
污水处理即为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。其中，污水沉降是结合了物理法和化学法的污水处理方法，一般会使用到絮凝池或沉降箱。
但是现有技术中的污水沉降箱功能单一，絮凝效果差，且沉降后的固液分离较麻烦，同时沉降后的水仍然含有较多水溶性杂质，还需经过多次净化才能回收使用，此外，一般的污水在进入污水沉降箱之前含有较多固体杂质，如不事先去除这些固体杂质会影响污水沉降的效率，鉴于此，我们提出一种环保型污水沉降箱。
发明内容
本发明的目的在于提供一种环保型污水沉降箱，以解决上述背景技术中提出的现有污水沉降箱功能单一、沉降效率低以及固液分离麻烦的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保型污水沉降箱，包括箱体，所述箱体内的上端设有固定板，所述固定板的正下方设有过滤板，所述固定板与过滤板将所述箱体分隔为沉降槽和净化槽，所述沉降槽的上端右侧设有进药口，所述沉降槽的下端右侧设有排渣口，所述箱体的左侧壁外设有电机，所述电机上设有转轴，所述转轴贯穿所述箱体的左侧壁延伸到所述沉降槽内，所述转轴上规则设有若干扇叶;
所述固定板的下方靠近所述净化槽的一侧相对立设有短卡条，所述短卡条的右侧设有长卡条，所述短卡条与所述长卡条之间设有闸板，所述闸板的右侧平行设有若干活性炭吸附板，所述净化槽的右侧下端设有出水口;
所述箱体的上方设有过滤槽，所述过滤槽的上端设有广槽口，所述过滤槽内从上至下依次设有第一过滤网、第二过滤网以及第三过滤网，所述过滤槽的下端设有进水口，所述进水口连通到所述沉降槽内。
作为优选，所述固定板的前后两端焊接固定在所述箱体的前后侧壁上，所述过滤板粘连固定在所述固定板与所述箱体的底板之间。
作为优选，所述电机通过支架固定在所述箱体的左侧外壁上，所述转轴的上端通过联轴器与所述电机的输出轴相连接。
作为优选，所述沉降槽内的下端设有斜板，所述斜板的右端延伸到所述排渣口的上端口。
作为优选，所述短卡条焊接固定在所述固定板与所述箱体的底板之间，所述短卡条的右侧面与所述固定板的右侧面齐平。
作为优选，所述长卡条焊接固定在所述箱体的内侧壁上，所述长卡条与所述短卡条之间的距离与所述闸板的厚度相等。
作为优选，所述闸板的高度大于或等于所述过滤板的高度。
作为优选，所述第一过滤网、所述第二过滤网以及所述第三过滤网的网眼孔径依次减小。
与现有技术相比，本发明的有益效果是：
1.本发明通过在箱体的上方设置过滤槽，过滤槽内设置多层不同网眼孔径的过滤网，使进入沉降槽的污水先经过过滤去除了其中的固体杂质，避免固体杂质影响污水沉降的效果;
2.本发明通过在沉降槽外设置电机，电机的转轴延伸到沉降槽内，转轴上设置若干扇叶，且沉降槽的上端设置进药口，在污水进入沉降槽的同时加入絮凝剂，并通过扇叶转动搅拌，使污水与絮凝剂充分接触反应，加快反应速度，提高絮凝的效果;
3.本发明通过在箱体内设置固定板和过滤板将箱体分隔为沉降槽和净化槽，在净化槽内靠近固定板的一侧设置闸板，使污水可以通过过滤板轻松将絮凝后的污水进行固液分离，且分离后的污水经过活性炭吸附板的吸附净化后再排出，对于一般的污水来说，经过该沉降箱的处理后基本可以直接回收使用。
