申请日2017.08.31
公开(公告)日2017.11.14
IPC分类号C02F1/04; C02F1/20; F23G7/04
摘要
本发明公开一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,包括有塔体,塔体一侧设有贯穿塔体内部的进水口,在塔体内设有处理装置,其特征在于:在塔体下设有火焰加热装置。本发明的目的是为了克服现有技术中的不足之处,提供了一种设有火焰加热的煤化工废水汽提脱酸脱氨塔。
权利要求书

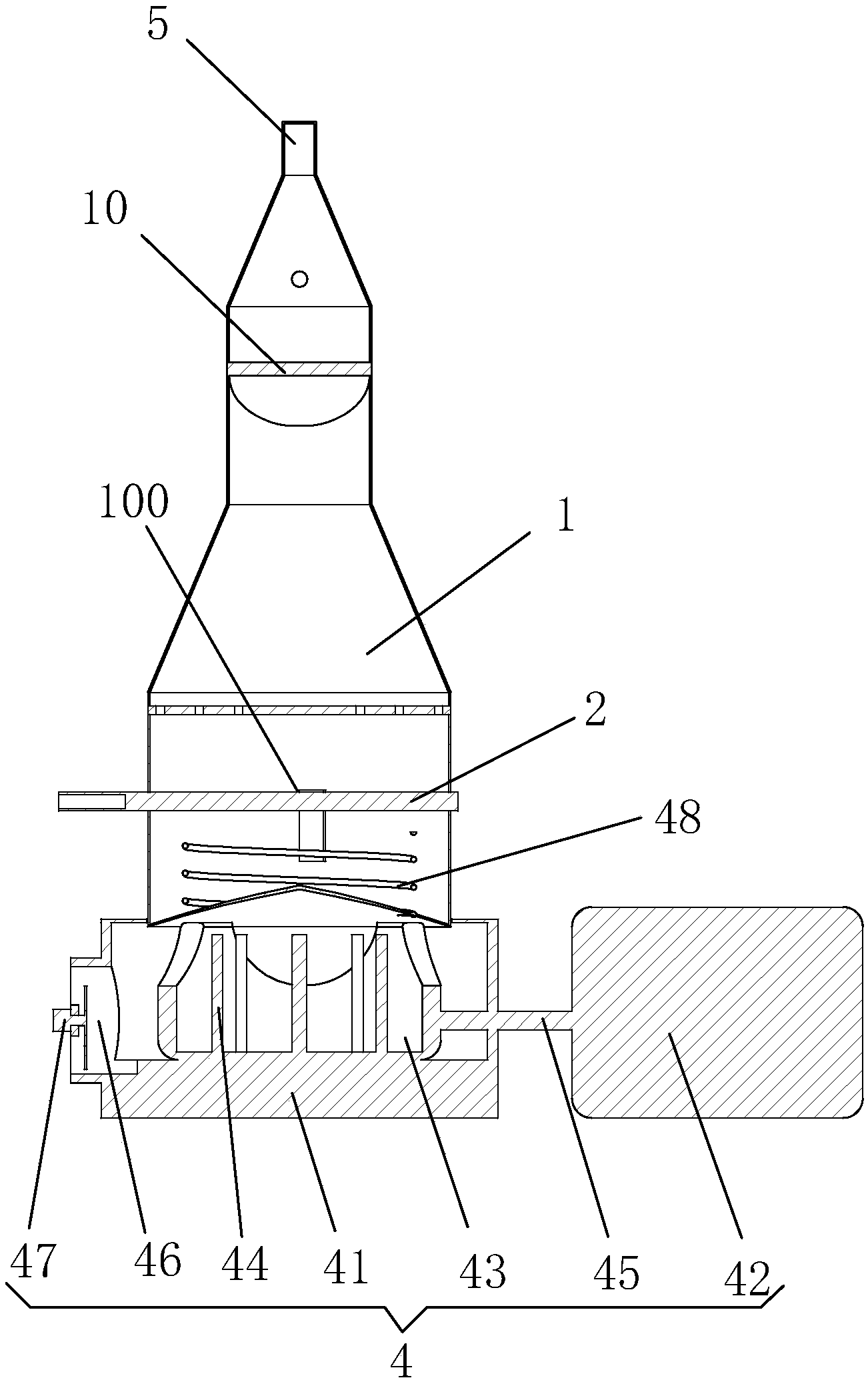

1.一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,包括有塔体(1),塔体(1)一侧设有贯穿塔体(1)内部的进水口(6),在塔体(1)内设有处理装置(100),其特征在于:在塔体(1)下设有火焰加热装置(4)。
2.根据权利要求1所述的一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,其特征在于所述火焰加热装置(4)包括有安装在塔体(1)下壁面的加热底座(41),在底座(41)上设有加热腔(43),所述加热腔(43)均布有多个喷火嘴(44),在底座(41)一侧设有燃料瓶(42),所述喷火嘴(44)和燃料瓶(42)之间设有输气管连通,在底座(41)一侧设有通风口(46),所述通风口(46)入口处设有电风扇(47),在塔体(1)内腔底部设有螺旋导热杆(48)。
3.根据权利要求1所述的一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,其他特征在处理装置(100)包括有在塔体(1)外壁设有贯穿于塔体(1)内壁的多个加气管(2),在塔体(1)顶部设有排气管(5),在塔体(1)内腔上方设有吸水装置(10)。
4.根据权利要求3所述的一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,其他特征在塔体(1)底部外壁设有贯穿于内壁的出水口(7)。
说明书
一种设有火焰加热的煤化工废水汽提脱酸脱氨塔
技术领域
本发明涉及煤化工废水处理技术领域,特别涉及一种设有火焰加热的煤化工废水汽提脱酸脱氨塔。
背景技术
煤气化、焦化产生的过程产生的废水含有大量的可挥发性酸性气体(CO2、H2S等)、游离氨、固定氨(铵盐类物质)、酚类物质等,煤化工废水的净化处理和回收利用,首先必须脱除溶于水中的酸性气体和氨后才能进入后续的脱酚和生化处理过程,煤化工废水中无机盐类含量高,在酸性气体脱除过程中容易结垢造成再沸器换热系数降低,甚至堵塞换热管道过热蒸汽消耗量大,能耗高加热的再沸器结构复杂,造成投资和操作费用升高,且现有的加工设备在加热时过慢,浪费人们的大量时间,降低了加工质量。
故此,现有的煤化工废水处理要进一步改善。
发明内容
本发明的目的是为了克服现有技术中的不足之处,提供了一种设有火焰加热的煤化工废水汽提脱酸脱氨塔。
为了达到上述目的,本发明采用以下方案:
一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,包括有塔体,塔体一侧设有贯穿塔体内部的进水口,在塔体内设有处理装置,其特征在于:在塔体下设有火焰加热装置。
如上所述的一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,其特征在于所述火焰加热装置包括有安装在塔体下壁面的加热底座,在底座上设有加热腔,所述加热腔均布有多个喷火嘴,在底座一侧设有燃料瓶,所述喷火嘴和燃料瓶之间设有输气管连通,在底座一侧设有通风口,所述通风口入口处设有电风扇,在塔体内腔底部设有螺旋导热杆
如上所述的一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,其他特征在处理装置包括有在塔体外壁设有贯穿于塔体内壁的多个加气管,在塔体顶部设有排气管,在塔体内腔上方设有吸水装置。
如上所述的一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,其他特征在塔体底部外壁设有贯穿于内壁的出水口。
综上所述,本发明相对于现有技术其有益效果是:
本发明火焰加热装置后,加工设备在加热时速度快,节省人们的大量时间,增加了加工质量,且结构简单,使用方便。
