申请日2017.08.31
公开(公告)日2017.11.10
IPC分类号C02F1/02; C02F1/20
摘要
本发明公开了一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔，包括塔体加热部，所述塔体加热部的上端设有锥形结构的塔体导气部，所述塔体加热部的上端的一侧设有进水导管，且塔体加热部内的中部设有网板，网板的下方设有进气主管，通过塔体加热部可以对污水进行加热，在塔体加热部内的底部设置了预热丝，通过预热丝可以对煤化工废水进行预热处理，使得脱酸脱氨更加快速，通过分支导管和散气管可以直接将水蒸气释放到污水中，使得加热更快，该直接蒸汽加热的煤化工废水汽提脱酸脱氨塔结构简单，操作简便，不但能够对煤化工废水提前预热，还可以通过水蒸气直接加热，使得加热更加快速，且不会出现管道堵塞。
权利要求书

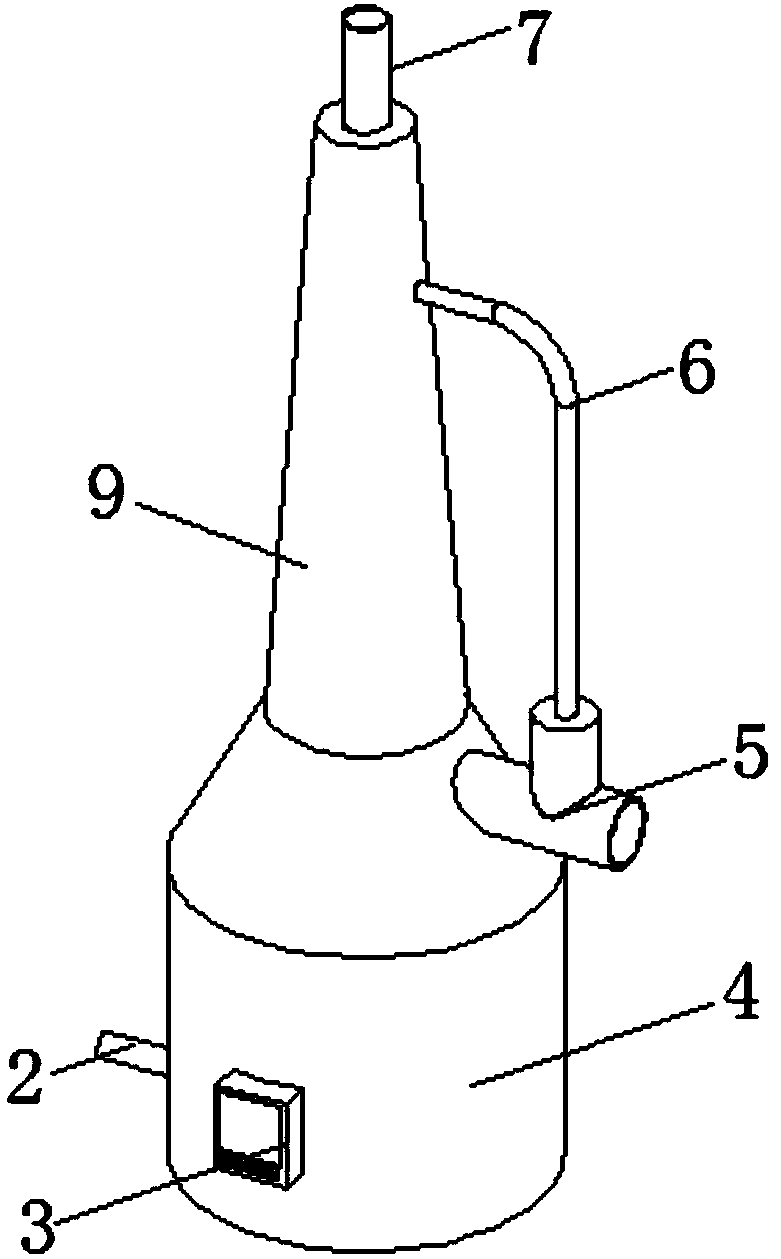

1.一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔，包括塔体加热部(4)，所述塔体加热部(4)的上端设有锥形结构的塔体导气部(9)，其特征在于：所述塔体加热部(4)的上端的一侧设有进水导管(5)，且塔体加热部(4)内的中部设有网板(11)，网板(11)的下方设有进气主管(12)，进气主管(12)的一端通过焊接的方式与塔体加热部(4)连接，进气主管(12)的另一端连接有进气导管(8)，进气导管(8)的一端贯穿并延展至塔体加热部(4)的外部，所述塔体加热部(4)内的底部设有环形结构的预热丝(14)，所述塔体加热部(4)与进水导管(5)相对的一侧下端设有出水导管(2)，所述塔体导气部(9)内的上端有吸水装置(10)，吸水装置(10)的下端一侧设有导水管(6)，导水管(6)的一端贯穿塔体导气部(9)的一端并且导水管(6)与进水导管(5)连接，所述塔体加热部(4)上与进气导管(8)相对的一侧设有控制器(3)，控制器(3)电连接外部电源，并且控制器(3)电连接预热丝(14)。
2.根据权利要求1所述的一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔，其特征在于：所述塔体加热部(4)内的侧面设有温度传感器(13)，且温度传感器(13)电连接控制器(3)。
3.根据权利要求1所述的一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔，其特征在于：所述控制器(3)的侧面设有显示器和控制键盘，且显示器和控制键盘电连接控制器(3)。
4.根据权利要求1所述的一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔，其特征在于：所述进气主管(12)的两侧均匀设有分支导管(1)，且分支导管(1)侧面下端均匀设有放气头。
5.根据权利要求1所述的一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔，其特征在于：所述吸水装置(10)上设有T型吸水板，且T型吸水板的下端设有斜置的导水板，所述导水管(6)与导水板下端的一侧连接。
6.根据权利要求1所述的一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔，其特征在于：在所述塔体加热部(4)内设有夹层空间，在所述夹层空间内设有导热煤油。
说明书
一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔
技术领域
本发明涉及煤化工废水处理技术领域，具体为一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔。
背景技术
煤气化、焦化产生的过程产生的废水含有大量的可挥发性酸性气体(CO2、H2S等)、游离氨、固定氨(铵盐类物质)、酚类物质等，煤化工废水的净化处理和回收利用，首先必须脱除溶于水中的酸性气体和氨后才能进入后续的脱酚和生化处理过程，煤化工废水中无机盐类含量高，在酸性气体脱除过程中容易结垢造成再沸器换热系数降低，甚至堵塞换热管道过热蒸汽消耗量大，能耗高加热的再沸器结构复杂，造成投资和操作费用升高。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔，结构简单，操作简便，不但能够对煤化工废水提前预热，还可以通过水蒸气直接加热，使得加热更加快速，提高了水蒸气的利用，且不会出现管道堵塞，间接节省了费用，以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种直接蒸汽加热的煤化工废水汽提脱酸脱氨塔，包括塔体加热部，所述塔体加热部的上端设有锥形结构的塔体导气部，所述塔体加热部的上端的一侧设有进水导管，且塔体加热部内的中部设有网板，网板的下方设有进气主管，进气主管的一端通过焊接的方式与塔体加热部连接，进气主管的另一端连接有进气导管，进气导管的一端贯穿并延展至塔体加热部的外部，所述塔体加热部内的底部设有环形结构的预热丝，所述塔体加热部与进水导管相对的一侧下端设有出水导管，所述塔体导气部内的上端有吸水装置，吸水装置的下端一侧设有导水管，导水管的一端贯穿塔体导气部的一端并且导水管与进水导管连接，所述塔体加热部上与进气导管相对的一侧设有控制器，控制器电连接外部电源，并且控制器电连接预热丝。
作为本发明的一种优选技术方案，所述塔体加热部内的侧面设有温度传感器，且温度传感器电连接控制器。
作为本发明的一种优选技术方案，所述控制器的侧面设有显示器和控制键盘，且显示器和控制键盘电连接控制器。
作为本发明的一种优选技术方案，所述进气主管的两侧均匀设有分支导管，且分支导管侧面下端均匀设有放气头。
作为本发明的一种优选技术方案，所述吸水装置上设有T型吸水板，且T型吸水板的下端设有斜置的导水板，所述导水管与导水板下端的一侧连接。
作为本发明的一种优选技术方案，在所述塔体加热部内设有夹层空间，在所述夹层空间内设有导热煤油。
与现有技术相比，本发明的有益效果是：本直接蒸汽加热的煤化工废水汽提脱酸脱氨塔上设置了塔体加热部，通过塔体加热部可以对污水进行加热，在塔体加热部内的底部设置了预热丝，通过预热丝可以对煤化工废水进行预热处理，使得脱酸脱氨更加快速，在进气主管的上设置了分支导管和散气管，通过分支导管和散气管可以直接将水蒸气释放到污水中，使得加热更快，该直接蒸汽加热的煤化工废水汽提脱酸脱氨塔结构简单，操作简便，不但能够对煤化工废水提前预热，还可以通过水蒸气直接加热，使得加热更加快速，提高了水蒸气的利用，且不会出现管道堵塞，间接节省了费用。
