申请日2018.08.09
公开(公告)日2018.11.30
IPC分类号C02F1/16
摘要
一种利用火力发电厂锅炉烟气废热进行蒸发浓缩蒸干废水的零排放装置，包括蒸发浓缩部分和浓水蒸干部分，蒸发浓缩部分为自电除尘器后烟道引出一部分90～160℃低温烟气，经第一旁路风机加压后进入蒸发浓缩塔，废水经废水循环泵加压至蒸发浓缩塔上部喷淋喷雾，浓水蒸干部分为自空气预热器后烟道引出一部分100～170℃低温烟气，经旁路风机加压后引至干燥塔，已经浓缩的废水经浓水泵加压引至干燥塔上部喷雾，干燥塔与电除尘器相连通，干燥塔下方设缓冲灰罐;同时自空气预热器前烟道引出一部分300～360℃高温烟气，在低温烟气热负荷不足的情况下辅助进行蒸发干燥，本发明具有能耗低、投资低、运行成本低的优点，可推广应用到废水零排放领域。
权利要求书

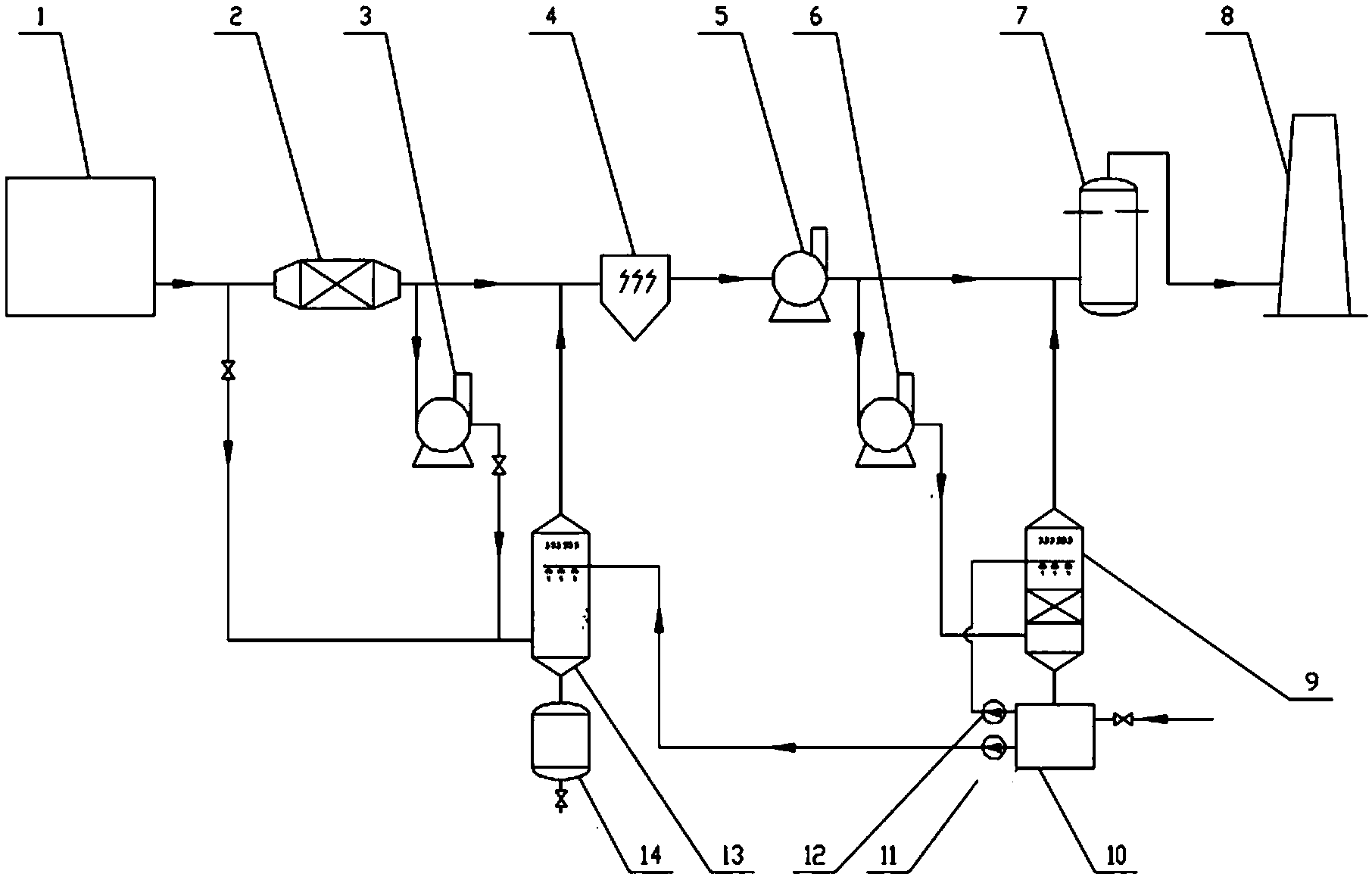

1.一种利用锅炉烟气废热进行蒸发浓缩蒸干废水的零排放装置,其特征在于：锅炉的出口通过管道与空气预热器的入口相连通以及干燥塔的下入口相连通，空气预热器的出口通过烟道与电除尘器的入口相连通，空气预热器与电除尘器之间的烟道上设置出口与第一旁路风机的入口相连通，第一旁路风机的出口与干燥塔的下入口相连通，干燥塔的上出口通过管道与电除尘器的入口相连通，干燥塔的下出口与缓冲灰罐的入口相连通，电除尘器的出口与引风机的入口相连通，引风机的出口通过烟道与脱硫塔的入口相连通，脱硫塔的出口与烟囱相连通，引风机与脱硫塔之间的烟道上设置出口与第二旁路引风机的入口相连通，第二旁路引风机的出口与蒸发浓缩器的下入口相连通，蒸发浓缩器的上出口与脱硫塔的入口相连通、下出口与废水箱的一入口相连通，废水由废水箱的另一入口进入，废水箱的一出口通过废水循环泵与蒸发浓缩器的上入口相连通、另一出口通过浓水泵与干燥塔的上入口相连通。
2.根据权利要求1所述的利用锅炉烟气废热进行蒸发浓缩蒸干废水的零排放装置，其特征在于所述的蒸发浓缩器为：浓缩器罐体内中部设置有填料、内上部设置有喷淋器，喷淋器的入口通过安装在管道上的废水循环泵与废水箱相连通，浓缩器罐体下部与废水箱相连通。
3.根据权利要求1所述的利用锅炉烟气废热进行蒸发浓缩蒸干废水的零排放装置，其特征在于所述的干燥塔为：干燥塔罐体内上部设置有喷雾器，喷雾器入口通过安装在管道上的浓水泵与废水箱相连通，干燥塔罐体下部设置有缓冲灰罐。
说明书
利用锅炉烟气废热进行蒸发浓缩蒸干废水的零排放装置
技术领域
本发明属于工业废水处理装置或设备技术领域，具体涉及到一种利用锅炉烟气废热进行蒸发浓缩蒸干废水的零排放装置。
背景技术
目前所谓的零排放只是废水的近零排放，很难实现真正的零排放。采用石灰软化或碳酸钠等化学沉淀法处理达标后，废水中仍含有高浓度的溶解性固体，很难回收利用。
如果将含盐废水直接喷洒煤场容易形成二次污染，而且会腐蚀设备;采用膜分离技术，如反渗透、正渗透、纳滤等存在投资高、能耗高、运行成本高、膜易堵塞污染等缺点，最终的浓盐水还需要结晶等处理。
采用高温烟气直接蒸干技术虽然工艺简单，设备运行可靠，投资较低，但是能耗高，锅炉效率下降。
综上所述，现有技术还需要从本质上改进，发明一种高效节能，安全可靠，投资低，运行成本低的废水零排放技术。
发明内容
本发明所要解决的技术问题在于克服上述现有技术的不足，提供一种设计合理、结构简单、能耗低、投资低、运行成本低的利用锅炉烟气废热进行蒸发浓缩蒸干废水的零排放装置。
解决上述技术问题采用的技术方案是：锅炉的出口通过管道与空气预热器的入口相连通以及干燥塔的下入口相连通，空气预热器的出口通过烟道与电除尘器的入口相连通，空气预热器与电除尘器之间的烟道上设置出口与第一旁路风机的入口相连通，第一旁路风机的出口与干燥塔的下入口相连通，干燥塔的上出口通过管道与电除尘器的入口相连通，干燥塔的下出口与缓冲灰罐的入口相连通，电除尘器的出口与引风机的入口相连通，引风机的出口通过烟道与脱硫塔的入口相连通，脱硫塔的出口与烟囱相连通，引风机与脱硫塔之间的烟道上设置出口与第二旁路引风机的入口相连通，第二旁路引风机的出口与蒸发浓缩器的下入口相连通，蒸发浓缩器的上出口与脱硫塔的入口相连通、下出口与废水箱的一入口相连通，废水由废水箱的另一入口进入，废水箱的一出口通过废水循环泵与蒸发浓缩器的上入口相连通、另一出口通过浓水泵与干燥塔的上入口相连通。
本发明的蒸发浓缩器为：浓缩器罐体内中部设置有填料、内上部设置有喷淋器，喷淋器的入口通过安装在管道上的废水循环泵与废水箱相连通，浓缩器罐体下部与废水箱相连通。
本发明的干燥塔为：干燥塔罐体内上部设置有喷雾器，喷雾器入口通过安装在管道上的浓水泵与废水箱相连通，干燥塔罐体下部设置有缓冲灰罐。
本发明相比于现有技术具有以下优点：
本发明采用电厂锅炉烟气废热对工业废水进行加热蒸发浓缩蒸干废水，在塔内废水水雾与烟气充分接触换热，全部蒸干，灰分随烟气返回主烟道经电除尘器除去，分离出的固体排到缓冲灰罐，定期泵出落入缓冲灰罐14内的灰分。解决了火电厂的高浓工业废水处理，减少了环境污染，降低了电厂高浓工业废水处理费用。本发明具有设计合理、低能耗、经济效益显著等优点，可在火电厂推广使用。
