申请日2017.08.31
公开(公告)日2017.11.17
IPC分类号C02F1/10; C02F1/20
摘要
本发明公开一种设有火焰加热的煤化工废水汽提脱酸脱氨塔,包括有塔体，塔体一侧设有贯穿塔体内部的进水口，在塔体内设有处理装置，其特征在于：在塔体下设有火焰加热装置，本发明火焰加热装置后，加工设备在加热时速度快，节省人们的大量时间，增加了加工质量，且结构简单，使用方便。
权利要求书

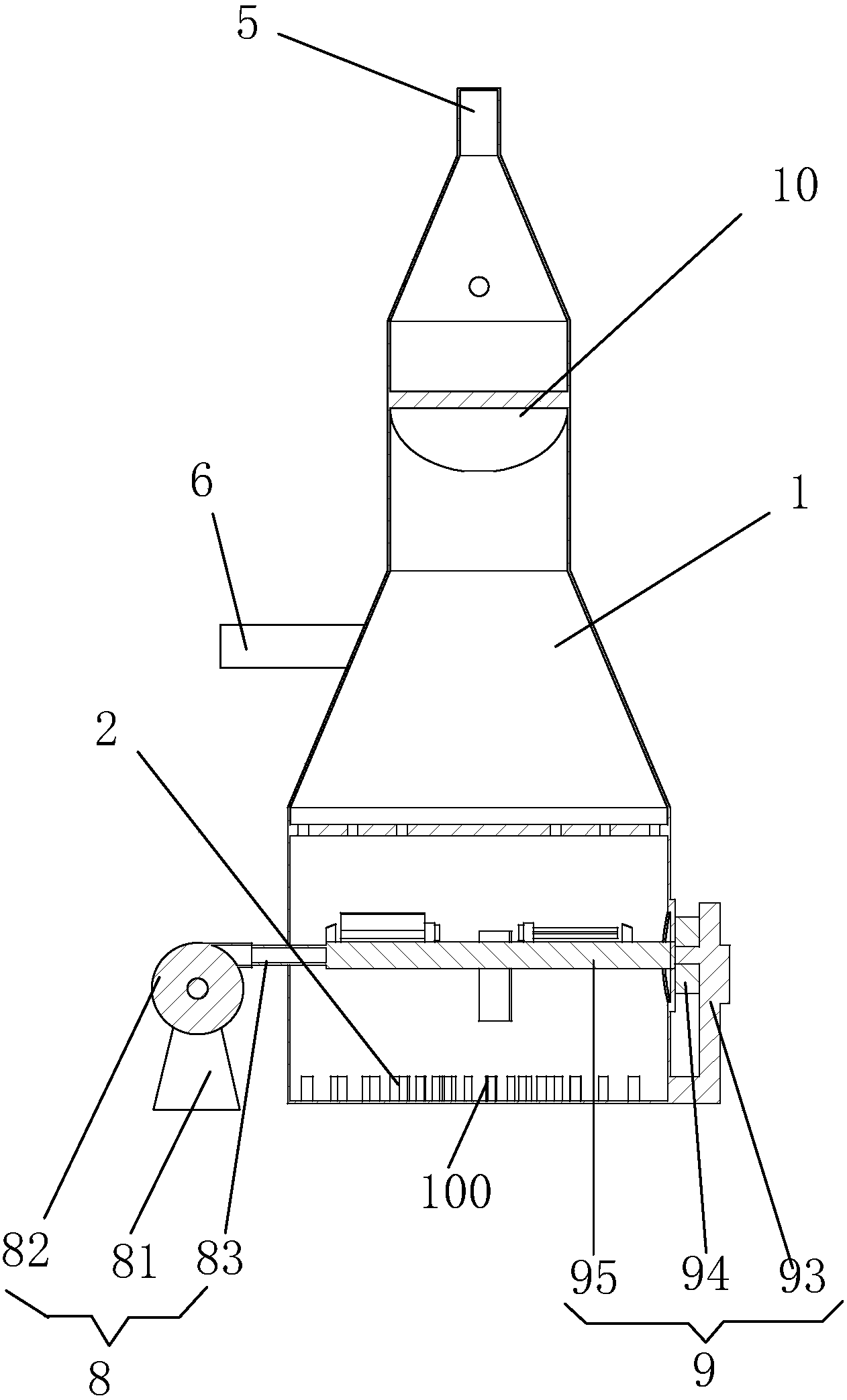

1.一种设有加氧设备的煤化工废水汽提脱酸脱氨塔,包括有塔体(1)，塔体(1)一侧设有贯穿塔体(1)内部的进水口(6)，在塔体(1)内设有处理装置(100)，其特征在于：在塔体(1)一侧设有加氧设备(8)和搅拌设备(9)。
2.根据权利要求1所述的一种设有加氧设备的煤化工废水汽提脱酸脱氨塔，其特征在于所述加氧设备(8)包括有设置在外的底座(81)，在底座(81)上设有抽风机(82)，在抽风机(82)上连接有贯穿于塔体(1)内的输气管(83)，所述输气管(83)一端连接有搅拌设备(9)。
3.根据权利要求1所述的一种设有加氧设备的煤化工废水汽提脱酸脱氨塔，其特征在于所述搅拌设备(9)包括有设置在塔体(1)外壁的电机座(93)，所述电机座(93)设有穿过塔体(1)内的防水电机(94)，在塔体(1)内腔设有连接在防水电机(94)端部的转动管(95)，在转动管(95)外壁均布连接有有多个出气副管(97)，所述每两根出气副管(97)之间铰接有能转动的搅拌叶(98)，所述转动管(95)和输气管(83)连通。
4.根据权利要求1所述的一种设有加氧设备的煤化工废水汽提脱酸脱氨塔，其特征在于所述处理装置(100)包括有设置在塔体(1)内腔底部的多个加热丝(2)，在塔体(1)内腔设有吸水装置(10)，在塔体(1)上端连接有出气口(5)。
说明书
一种设有加氧设备的煤化工废水汽提脱酸脱氨塔
技术领域
本发明涉及煤化工废水处理技术领域，特别涉及一种设有加氧设备的煤化工废水汽提脱酸脱氨塔。
背景技术
煤气化、焦化产生的过程产生的废水含有大量的可挥发性酸性气体(CO2、H2S等)、游离氨、固定氨(铵盐类物质)、酚类物质等，煤化工废水的净化处理和回收利用，首先必须脱除溶于水中的酸性气体和氨后才能进入后续的脱酚和生化处理过程，煤化工废水中无机盐类含量高，在酸性气体脱除过程中容易结垢造成再沸器换热系数降低，甚至堵塞换热管道过热蒸汽消耗量大，能耗高加热的再沸器结构复杂，造成投资和操作费用升高，且现有的加工设备在加氧过慢，浪费人们的大量时间，降低了加工质量。
故此，现有的煤化工废水处理要进一步改善。
发明内容
本发明的目的是为了克服现有技术中的不足之处，提供了一种设有加氧设备的煤化工废水汽提脱酸脱氨塔。
为了达到上述目的，本发明采用以下方案：
一种设有加氧设备的煤化工废水汽提脱酸脱氨塔,包括有塔体，塔体一侧设有贯穿塔体内部的进水口，在塔体内设有处理装置，其特征在于：在塔体一侧设有加氧设备和搅拌设备。
如上所述的一种设有加氧设备的煤化工废水汽提脱酸脱氨塔，其特征在于所述加氧设备包括有设置在外的底座，在底座上设有抽风机，在抽风机上连接有贯穿于塔体内的输气管，所述输气管一端连接有搅拌设备。
如上所述的一种设有加氧设备的煤化工废水汽提脱酸脱氨塔，其特征在于所述搅拌设备包括有设置在塔体外壁的电机座，所述电机座设有穿过塔体内的防水电机，在塔体内腔设有连接在防水电机端部的转动管，在转动管外壁均布连接有有多个出气副管，所述每两根出气副管之间铰接有能转动的搅拌叶，所述转动管和输气管连通。
如上所述的一种设有加氧设备的煤化工废水汽提脱酸脱氨塔，其特征在于所述处理装置包括有设置在塔体内腔底部的多个加热丝，在塔体内腔设有吸水装置，在塔体上端连接有出气口。
综上所述，本发明相对于现有技术其有益效果是：
本发明加氧搅拌装置后，加工设备在加氧时速度快，节省人们的大量时间，增加了加工质量，且结构简单，使用方便。
