申请日2018.04.12
公开(公告)日2018.12.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种农村小城镇污水处理一体机,包括依次连接的初沉室、加料室、厌氧室、好氧室、二级沉淀室和消毒室,所述加料室内设有自动加药装置和第一搅拌机,所述厌氧室内设有提升泵,所述提升泵通过管路与好氧室连接,所述二级沉淀室内设有第二搅拌机,所述第二搅拌机上方设有斜板过滤层,所述斜板过滤层上方设有集水口,所述集水口与消毒室连接,所述消毒室内设有消毒设备。与现有技术相比,本实用新型的一种农村小城镇污水处理一体机,设备结构紧凑、占地少,可全部设置于地下,设备噪声低,操作简单,维护管理方便,经常性运行费用低,投资省,污泥产生量少,并能保证污泥有可靠的出路,处理效率高,管理维修方便。
权利要求书

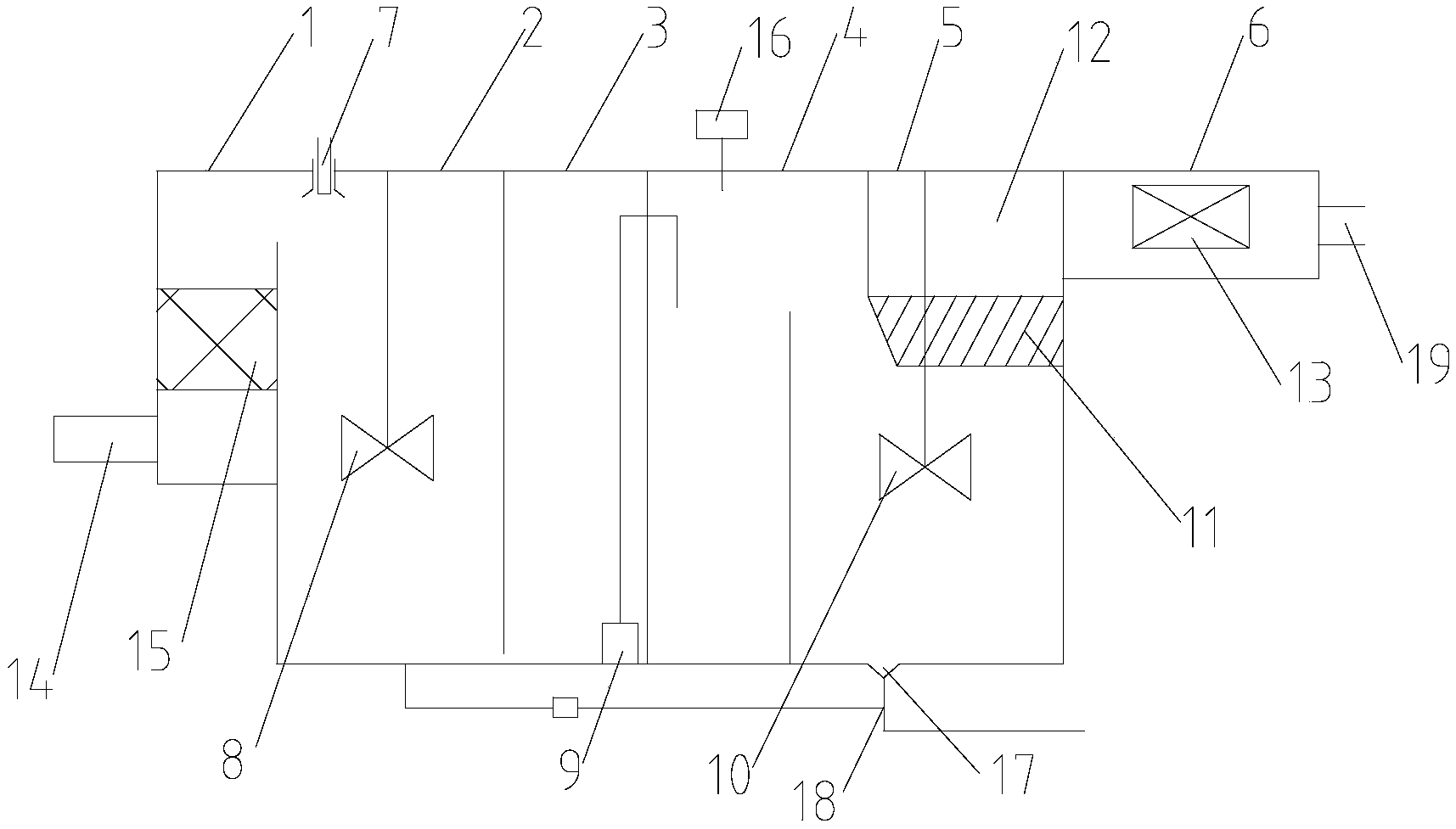

1.一种农村小城镇污水处理一体机,其特征在于:包括依次连接的初沉室、加料室、厌氧室、好氧室、二级沉淀室和消毒室,所述初沉室、加料室、厌氧室、好氧室、二级沉淀室和消毒室之间由隔板分隔,所述加料室内设有自动加药装置和第一搅拌机,所述厌氧室内设有提升泵,所述提升泵通过管路与好氧室连接,所述二级沉淀室内设有第二搅拌机,所述第二搅拌机上方设有斜板过滤层,所述斜板过滤层上方设有集水口,所述集水口与消毒室连接,所述消毒室内设有消毒设备。
2.根据权利要求1所述的一种农村小城镇污水处理一体机,其特征在于:所述初沉室一侧设有原水进口,所述初沉室内设有格栅。
3.根据权利要求1所述的一种农村小城镇污水处理一体机,其特征在于:所述好氧室上方设有风机,所述风机通过气管与好氧室连接。
4.根据权利要求1所述的一种农村小城镇污水处理一体机,其特征在于:所述二级沉淀室下方设有污泥出口,所述污泥出口通过排泥管分别与加料室和外部污泥池连接。
5.根据权利要求1所述的一种农村小城镇污水处理一体机,其特征在于:所述消毒室一侧设有出水口。
说明书
一种农村小城镇污水处理一体机
技术领域
本实用新型涉及污水处理设备,具体是指一种农村小城镇污水处理一体机。
背景技术
目前现有的污水处理设备占地面积大,且价格高,操作繁琐,工作时产生的噪音比较大,后期维护成本高。
实用新型内容
本实用新型需要解决的技术问题是针对上述现有技术的不足,而提供一种农村小城镇污水处理一体机。
为解决上述技术问题,本实用新型采用的技术方案是:
一种农村小城镇污水处理一体机,包括依次连接的初沉室、加料室、厌氧室、好氧室、二级沉淀室和消毒室,所述初沉室、加料室、厌氧室、好氧室、二级沉淀室和消毒室之间由隔板分隔,所述加料室内设有自动加药装置和第一搅拌机,所述厌氧室内设有提升泵,所述提升泵通过管路与好氧室连接,所述二级沉淀室内设有第二搅拌机,所述第二搅拌机上方设有斜板过滤层,所述斜板过滤层上方设有集水口,所述集水口与消毒室连接,所述消毒室内设有消毒设备。
进一步的,所述初沉室一侧设有原水进口,所述初沉室内设有格栅。
进一步的,所述好氧室上方设有风机,所述风机通过气管与好氧室连接。
进一步的,所述二级沉淀室下方设有污泥出口,所述污泥出口通过排泥管分别与加料室和外部污泥池连接。
进一步的,所述消毒室一侧设有出水口。
与现有技术相比,本实用新型的一种农村小城镇污水处理一体机,设备结构紧凑、占地少,可全部设置于地下,设备噪声低,操作简单,维护管理方便,经常性运行费用低,投资省,污泥产生量少,并能保证污泥有可靠的出路,处理效率高,管理维修方便。
