申请日2018.04.12
公开(公告)日2018.12.07
IPC分类号C02F9/14; C02F3/30
摘要
本实用新型公开了一种地埋式污水处理系统，包括生活污水出水管道，所述生活污水出水管道与隔油池上的进水管道相接通，所述隔油池右侧的出水管道通过三通经提升泵与原水槽相接通，所述原水槽上的两个出水口分别通过潜水提升泵与两个AO接触氧化槽相接通，所述AO接触氧化槽的出水口依次通过管道连通有好氧槽和沉淀槽，所述沉淀槽上清液通过溢流管溢流至混合水槽，所述沉淀槽底部污泥一部分通过回流泵回流至好氧槽，且沉淀槽底部的另一部分污泥通过污泥压滤机压滤后泥饼外运，所述混合水槽上设有出水管和紧急回流管，所述紧急回流管的出水口通过紧急水池与原水槽相接通。该污水处理系统运行稳定，处理效果好。
权利要求书

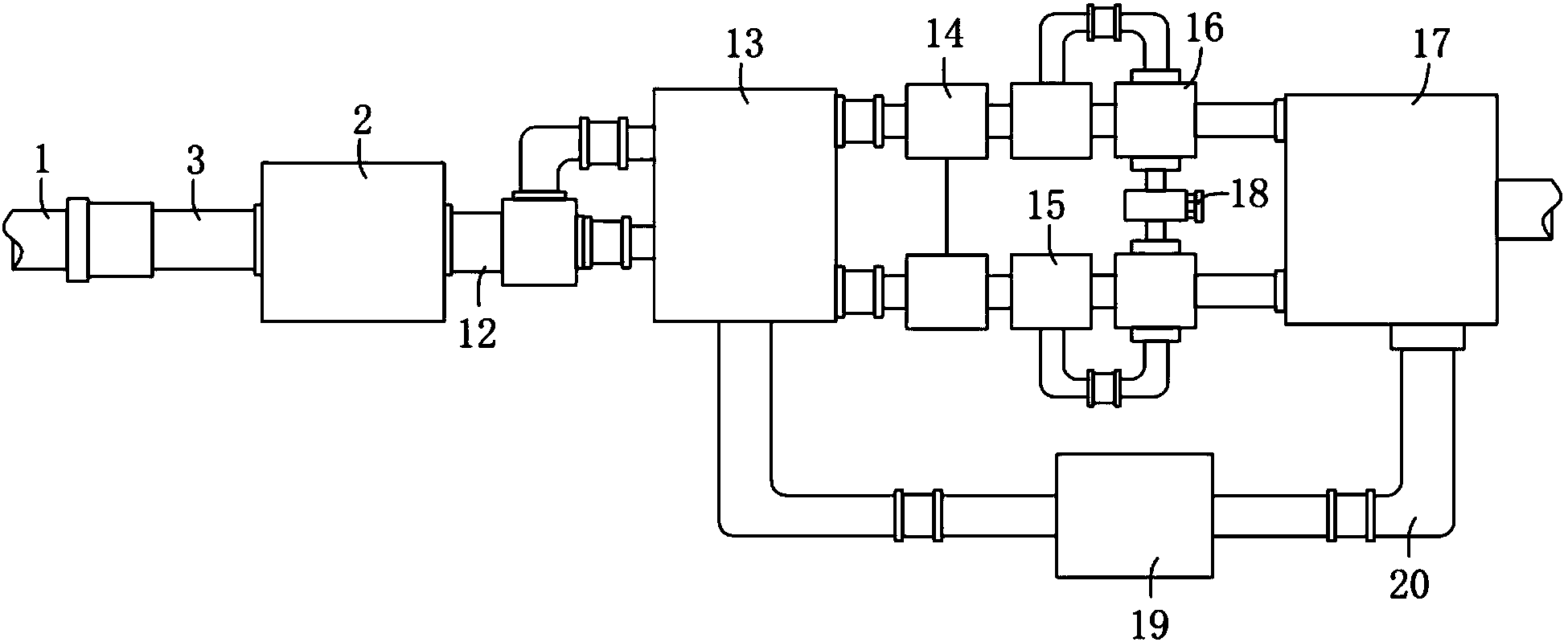

1.一种地埋式污水处理系统，包括生活污水出水管道(1)，其特征在于：所述生活污水出水管道(1)与隔油池(2)上的进水管道(3)相接通，所述隔油池(2)从左到右依次安装有第一隔板(4)、第二隔板(5)和第三隔板(6)，所述进水管道(3)的出水口处且位于第一隔板(4)的前侧接通有中空滤网(7)，所述隔油池(2)的中间位置处设有钢砼隔板(8)，所述钢砼隔板(8)中间的圆形缺口(9)上固定接通有过滤管(10)，所述第三隔板(6)的后侧固定设置装有纳米海绵的钢丝网(11)，所述隔油池(2)右侧的出水管道(12)通过三通经提升泵与原水槽(13)相接通，所述原水槽(13)上的两个出水口分别通过潜水提升泵与两个AO接触氧化槽(14)相接通，所述AO接触氧化槽(14)的出水口依次通过管道连通有好氧槽(15)和沉淀槽(16)，所述沉淀槽(16)上清液通过溢流管溢流至混合水槽(17)，所述沉淀槽(16)底部污泥一部分通过回流泵回流至好氧槽(15)，且沉淀槽(16)底部的另一部分污泥通过污泥压滤机(18)压滤后泥饼外运，所述混合水槽(17)上设有出水管和紧急回流管(20)，所述紧急回流管(20)的出水口与紧急水池(19)相接通，所述紧急水池(19)的出水口通过循环水泵与原水槽(13)相接通。
2.根据权利要求1所述的一种地埋式污水处理系统，其特征在于：所述第一隔板(4)、第二隔板(5)和第三隔板(6)均为玻璃钢隔板，且第一隔板(4)、第二隔板(5)和第三隔板(6)的顶部均低于隔油池(2)的顶部。
3.根据权利要求1所述的一种地埋式污水处理系统，其特征在于：所述第一隔板(4)、第二隔板(5)和第三隔板(6)的前后两端均与隔油池(2)的内壁密封连接，所述第一隔板(4)、第二隔板(5)和第三隔板(6)的底部均与隔油池(2)的底部留有一定距离，且第一隔板(4)、第二隔板(5)和第三隔板(6)的底部均与隔油池(2)的底部之间预留距离逐渐减小。
4.根据权利要求1所述的一种地埋式污水处理系统，其特征在于：所述过滤管(10)为T字形连通的过滤管道。
5.根据权利要求1所述的一种地埋式污水处理系统，其特征在于：所述钢砼隔板(8)将隔油池(2)分隔为左右两分隔室，且两分隔室内均设有通风口以及清理口。
6.根据权利要求1所述的一种地埋式污水处理系统，其特征在于：所述原水槽(13)内设有提篮格栅，且提篮格栅上相邻两栅条之间的间隙为8mm。
7.根据权利要求1所述的一种地埋式污水处理系统，其特征在于：所述好氧槽(15)的内部地板上布设有微孔曝气器(21)。
说明书
地埋式污水处理系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种地埋式污水处理系统。
背景技术
对于加工汽车零部件的工厂来说，工厂的发展越来越好，有的工厂员工数量的增加可增加至近几百人，厂内生活污水产生量必然会日益加大，以及现有的城市生活用水产生的污水等，都需要引进相应污水设备进行处理。生活污水主要来源于餐厨废水和员工浴室等，其COD和NH3-N、TP含量均较高，必须进行生化处理才能达到接管要求，排入污水厂。
为此，设计一种能够对城市生活污水或者厂区污水进行预处理的地埋式污水处理系统来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种地埋式污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种地埋式污水处理系统，包括生活污水出水管道，所述生活污水出水管道与隔油池上的进水管道相接通，所述隔油池从左到右依次安装有第一隔板、第二隔板和第三隔板，所述进水管道的出水口处且位于第一隔板的前侧接通有中空滤网，所述隔油池的中间位置处设有钢砼隔板，所述钢砼隔板中间的圆形缺口上固定接通有过滤管，所述第三隔板的后侧固定设置装有纳米海绵的钢丝网，所述隔油池右侧的出水管道通过三通经提升泵与原水槽相接通，所述原水槽上的两个出水口分别通过潜水提升泵与两个AO接触氧化槽相接通，所述AO接触氧化槽的出水口依次通过管道连通有好氧槽和沉淀槽，所述沉淀槽上清液通过溢流管溢流至混合水槽，所述沉淀槽底部污泥一部分通过回流泵回流至好氧槽，且沉淀槽底部的另一部分污泥通过污泥压滤机压滤后泥饼外运，所述混合水槽上设有出水管和紧急回流管，所述紧急回流管的出水口与紧急水池相接通，所述紧急水池的出水口通过循环水泵与原水槽相接通。
具体的，所述第一隔板、第二隔板和第三隔板均为玻璃钢隔板，且第一隔板、第二隔板和第三隔板的顶部均低于隔油池的顶部。
具体的，所述第一隔板、第二隔板和第三隔板的前后两端均与隔油池的内壁密封连接，所述第一隔板、第二隔板和第三隔板的底部均与隔油池的底部留有一定距离，且第一隔板、第二隔板和第三隔板的底部均与隔油池的底部之间预留距离逐渐减小。
具体的，所述过滤管为T字形连通的过滤管道。
具体的，所述钢砼隔板将隔油池分隔为左右两分隔室，且两分隔室内均设有通风口以及清理口。
具体的，所述原水槽内设有提篮格栅，且提篮格栅上相邻两栅条之间的间隙为8mm。
具体的，所述好氧槽的内部地板上布设有微孔曝气器。
本实用新型的技术效果和优点：该地埋式污水处理系统，运行稳定可靠，AO接触氧化槽和好氧槽的设计，生化脱氮除磷效果良好，剩余污泥产量少，采用隔油池中的挡板均采用玻璃钢结构，耐冲击负荷强，可不受冬天寒冷气温影响，维护管理方便，隔油池的设计，生产成本低，油脂彻底隔除，去污效果好，避免了污染，系统埋于绿化带下，占地面积小、运行费用低，值得在城镇生活污水以及工厂加工生活污水中推广应用。
