申请日2018.04.12
公开(公告)日2018.12.04
IPC分类号B28B15/00; B28B17/02; C02F11/14; C02F11/12
摘要
本实用新型公开了一种河道污泥资源化利用制砖装置，属于环保技术领域，包括船体、污泥采集器、沥水池和免烧砖生产线，所述沥水池和免烧砖生产线安装在船体上，沥水池通过传送装置与免烧砖生产线连接，沥水池设有第一排水口;所述污泥采集器包括传送管道、基板、潜水泵和滚轮，所述基板的中部开设有通孔，所述潜水泵安装在基板上表面，潜水泵的进水口与通孔连接，潜水泵的出水口通过传送管道与沥水池连接;所述基板的边缘设有向下延伸的挡板，所述滚轮有多个，多个滚轮安装在基板的下表面，滚轮的高度大于挡板的高度。本实用新型能够实现原料采集、原料处理和制砖，而且机动性强，无需额外修建固定厂房，能够实现河道污泥的有效利用。
权利要求书
1.一种河道污泥资源化利用制砖装置，其特征在于：包括船体(100)、污泥采集器(200)、沥水池(300)和免烧砖生产线，所述沥水池(300)和免烧砖生产线安装在船体(100)上，沥水池(300)通过传送装置与免烧砖生产线连接，沥水池(300)设有第一排水口(301);所述污泥采集器(200)包括传送管道(201)、基板(203)、潜水泵(204)和滚轮(205)，所述基板(203)的中部开设有通孔(208)，所述潜水泵(204)安装在基板(203)上表面，潜水泵(204)的进水口与通孔(208)连接，潜水泵(204)的出水口通过传送管道(201)与沥水池(300)连接;所述基板(203)的边缘设有向下延伸的挡板(206)，所述滚轮(205)有多个，多个滚轮(205)安装在基板(203)的下表面，滚轮(205)的高度大于挡板(206)的高度。
2.根据权利要求1所述的一种河道污泥资源化利用制砖装置，其特征在于：所述基板(203)为矩形，所述滚轮(205)有四个，四个滚轮(205)分别安装在基板(203)的四个角。
3.根据权利要求2所述的一种河道污泥资源化利用制砖装置，其特征在于：所述滚轮(205)为万向轮。
4.根据权利要求1所述的一种河道污泥资源化利用制砖装置，其特征在于：所述基板(203)的下表面设置有多条导向凸楞(207)，所述导向凸楞(207)为条状，多条导向凸楞(207)发射状分布在通孔(208)周围，导向凸楞(207)的高度小于滚轮(205)的高度。

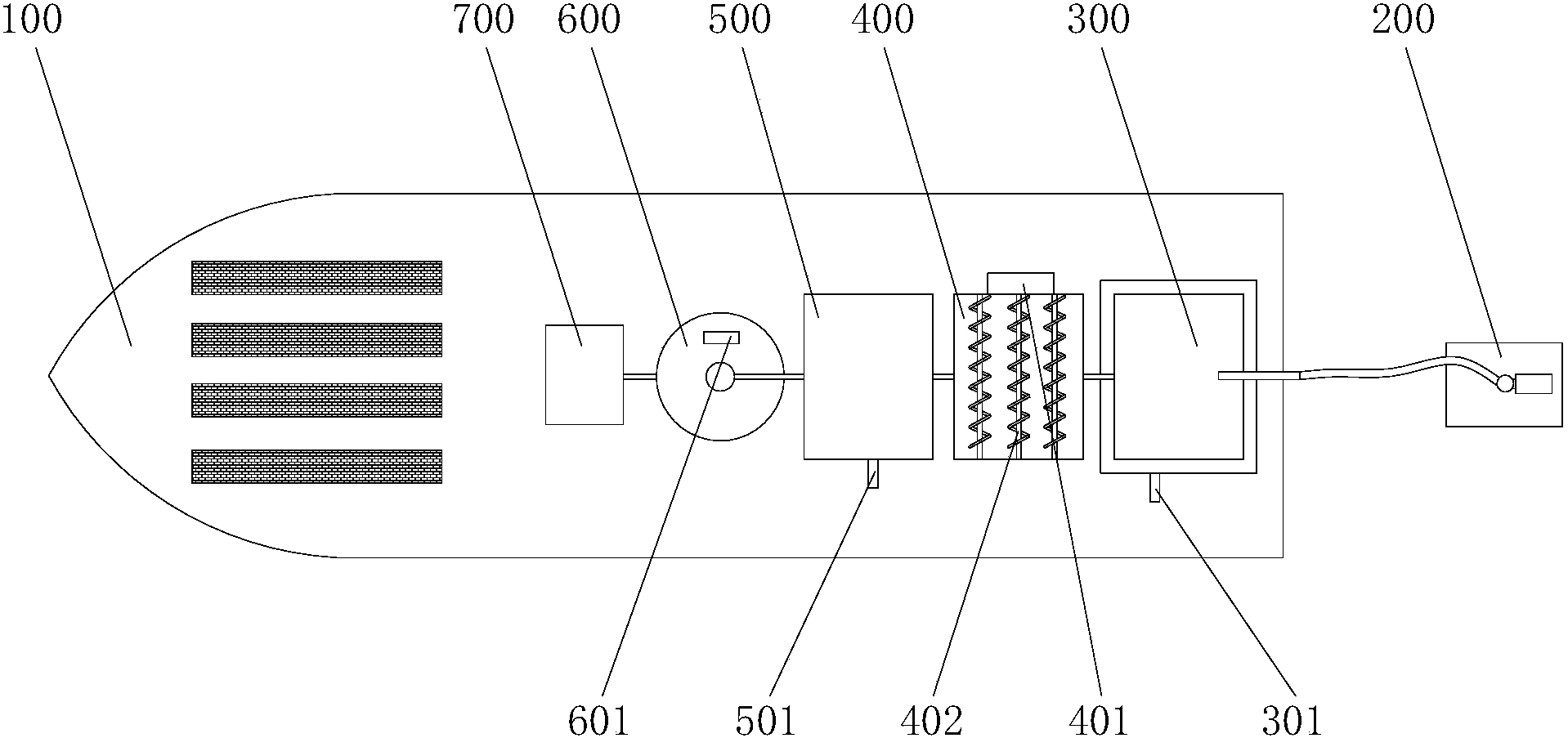

5.根据权利要求1-4任意一项所述的一种河道污泥资源化利用制砖装置，其特征在于：所述免烧砖生产线包括混料池(400)、污泥脱水装置(500)、混料釜(600)、免烧砖机(700)和在船体(100)上设置的养护堆垛区，所述混料池(400)安装有脱水剂投放装置(401)和混合装置(402)，所述污泥脱水装置(500)设有第二排水口(501)，所述混料釜(600)上开设有加料窗(601);所述混料池(400)、污泥脱水装置(500)、混料釜(600)和免烧砖机(700)之间依次通过传送装置连接。
6.根据权利要求5所述的一种河道污泥资源化利用制砖装置，其特征在于：所述混合装置(402)为多根平行排列的螺旋搅拌杆。
7.根据权利要求5所述的一种河道污泥资源化利用制砖装置，其特征在于：所述免烧砖机(700)为全自动液压成型机。
8.根据权利要求5所述的一种河道污泥资源化利用制砖装置，其特征在于：所述免烧砖生产线还包括用于将免烧砖机(700)制作的免烧砖运送至养护堆垛区的堆垛机。
说明书
一种河道污泥资源化利用制砖装置
技术领域
本实用新型属于河道资源利用的环保技术领域，具体涉及一种河道污泥资源化利用制砖装置。
背景技术
在流速较缓的河道内容易累积大量污泥，污泥过量累积可能导致河床升高、决堤甚至河流改道等灾害。
污泥制砖是对污泥的有效资源化利用，传统的方式是将污泥从河道内打捞上来，然后直接送上岸或者经过简单的初加工再送上岸，再在岸上对污泥进行加工生产成成品砖。这种方式需要修建固定厂房，机动性不高，当一段河道的污泥采完后，如果厂房不搬迁就会产生大量的运输成本。
实用新型内容
为了解决现有技术存在的上述问题，本实用新型目的在于提供一种河道污泥资源化利用制砖装置。
本实用新型所采用的技术方案为：
一种河道污泥资源化利用制砖装置，包括船体、污泥采集器、沥水池和免烧砖生产线，所述沥水池和免烧砖生产线安装在船体上，沥水池通过传送装置与免烧砖生产线连接，沥水池设有第一排水口;所述污泥采集器包括传送管道、基板、潜水泵和滚轮，所述基板的中部开设有通孔，所述潜水泵安装在基板上表面，潜水泵的进水口与通孔连接，潜水泵的出水口通过传送管道与沥水池连接;所述基板的边缘设有向下延伸的挡板，所述滚轮有多个，多个滚轮安装在基板的下表面，滚轮的高度大于挡板的高度。
优选的，所述基板为矩形，所述滚轮有四个，四个滚轮分别安装在基板的四个角。
优选的，所述滚轮为万向轮。
进一步的，所述基板的下表面设置有多条导向凸楞，所述导向凸楞为条状，多条导向凸楞发射状分布在通孔周围，导向凸楞的高度小于滚轮的高度。
进一步的，所述免烧砖生产线包括混料池、污泥脱水装置、混料釜、免烧砖机和在船体上设置的养护堆垛区，所述混料池安装有脱水剂投放装置和混合装置，所述污泥脱水装置设有第二排水口，所述混料釜上开设有加料窗;所述混料池、污泥脱水装置、混料釜和免烧砖机之间依次通过传送装置连接。
优选的，所述混合装置为多根平行排列的螺旋搅拌杆。
优选的，所述免烧砖机为全自动液压成型机。
进一步的，所述免烧砖生产线还包括用于将免烧砖机制作的免烧砖运送至养护堆垛区的堆垛机。
本实用新型的有益效果为：
本实用新型能够实现原料采集、原料处理和制砖，而且机动性强，无需额外修建固定厂房，能够实现河道污泥的有效利用。
