申请日2018.04.12
公开(公告)日2018.12.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种农药废水处理装置，包括第一箱体，第一箱体的内侧顶部设有腔室，第一箱体上方的中心处固定连接有驱动电机，第一箱体内部的中心处设置有驱动轴，驱动轴的底端与第一箱体的内底壁转动连接，驱动轴的顶端贯穿第一箱体的顶部与驱动电机的驱动端连接，第一箱体的两侧分别设置有从动轴，从动轴的底端与第一箱体的内底壁转动连接，从动轴的顶端贯穿第一箱体的内顶壁向腔室延伸并与腔室的内顶壁转动连接，驱动轴上设有主动齿轮，主动齿轮位于腔室内，从动轴上位于腔室的一端设有从动齿轮，主动齿轮与从动齿轮啮合连接，第一箱体的下方设有第二箱体，本实用新型过滤净化效果好，能够远程控制农药废水的排放。
权利要求书

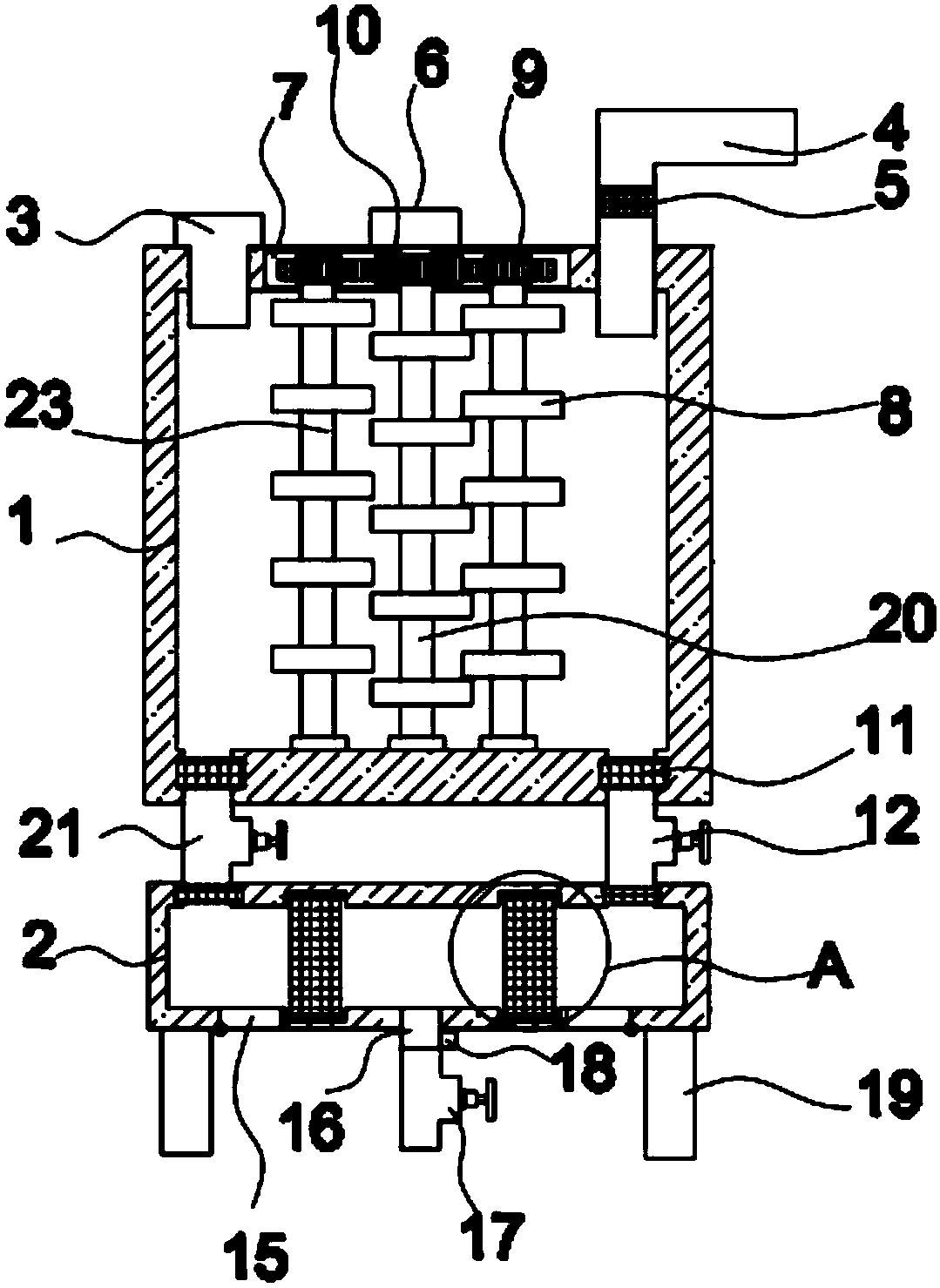

1.一种农药废水处理装置，包括第一箱体(1)，其特征在于：所述第一箱体(1)的内侧顶部设有腔室(7)，所述第一箱体(1)顶部上方的两侧分别设置有进水管(4)和加料管(3)，所述第一箱体(1)上方的中心处固定连接有驱动电机(6)，所述第一箱体(1)内部的中心处设置有驱动轴(20)，所述驱动轴(20)的底端与第一箱体(1)的内底壁转动连接，所述驱动轴(20)的顶端贯穿第一箱体(1)的顶部与驱动电机(6)的驱动端连接，所述第一箱体(1)的两侧分别设置有从动轴(23)，所述从动轴(23)的底端与第一箱体(1)的内底壁转动连接，所述从动轴(23)的顶端贯穿第一箱体(1)的内顶壁向腔室(7)延伸并与腔室(7)的内顶壁转动连接，所述驱动轴(20)上设有主动齿轮(10)，所述主动齿轮(10)位于腔室(7)内，所述从动轴(23)上位于腔室(7)的一端设有从动齿轮(9)，所述主动齿轮(10)与从动齿轮(9)啮合连接，所述第一箱体(1)的下方设有第二箱体(2)，第一箱体(1)与第二箱体(2)之间连通有两个连接管(21)，且所述连接管(21)上均设置有第一阀门(12)，所述连接管(21)的端口处均设置有第二过滤网(11)，所述第二箱体(2)的内部设有多个活性炭吸附筒(13)，所述第二箱体(2)底部的中心处设有出水管(16)，所述第二箱体(2)底部固定有多个支撑腿(19)。
2.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述进水管(4)呈L型，所述进水管(4)的内部靠近第一箱体(1)的一端设有第一过滤网(5)。
3.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述从动轴(23)共设置有两个，且两个从动轴(23)关于驱动轴(20)对称。
4.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述驱动轴(20)与从动轴(23)的外壁上均环绕设置有多个搅拌叶(8)。
5.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述第二箱体(2)的内顶部与内底部分别设置有与活性炭吸附筒(13)上下两端对应的凹槽，所述凹槽内设置有隔板(22)，所述隔板(22)与凹槽的内侧壁滑动连接，所述隔板(22)与凹槽的内底壁之间连接有多个弹簧(14)，所述第二箱体(2)底部的两侧对称设置有两个密闭门(15)。
6.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述出水管(16)上从上到下依次设有水质检测仪(18)和第二阀门(17)，并且水质检测仪(18)的输出端与位于第二箱体(2)内的PLC控制器的输入端电性连接，且第一箱体(1)内的PLC控制器的输出端和第二箱体(2)内的PLC控制器的输出端分别与第一阀门(12)和第二阀门(17)的电磁控制机构的输入端电性连接。
说明书
一种农药废水处理装置
技术领域
本实用新型涉及农药废水处理技术领域，具体为一种农药废水处理装置。
背景技术
我国作为农业大国，对农药的需求量巨大，然而在农药生产过程中排出的废水里含有有毒物质及许多生物难以降解的物质，影响人类的身体健康，并且对环境也造成了非常严重的污染。对此，市面上应运而生出农药废水的处理装置，然而目前市面上的农药废水处理装置中，大多采用单一的处理工艺，不能有效解决废水中复杂多样的有机污染物，在添加中和剂的过程中，也不能使废水与中和剂充分混合，且在废水处理过程中，不能及时检测水质、对比分析数据，从而不能达到预期的处理效果。
实用新型内容
本实用新型的目的在于提供一种农药废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农药废水处理装置，包括第一箱体，所述第一箱体的内侧顶部设有腔室，所述第一箱体顶部上方的两侧分别设置有进水管和加料管，所述第一箱体上方的中心处固定连接有驱动电机，所述第一箱体内部的中心处设置有驱动轴，所述驱动轴的底端与第一箱体的内底壁转动连接，所述驱动轴的顶端贯穿第一箱体的顶部与驱动电机的驱动端连接，所述第一箱体的两侧分别设置有从动轴，所述从动轴的底端与第一箱体的内底壁转动连接，所述从动轴的顶端贯穿第一箱体的内顶壁向腔室延伸并与腔室的内顶壁转动连接，所述驱动轴上设有主动齿轮，所述主动齿轮位于腔室内，所述从动轴上位于腔室的一端设有从动齿轮，所述主动齿轮与从动齿轮啮合连接，所述第一箱体的下方设有第二箱体，所述第一箱体与第二箱体之间连通有两个连接管，且所述连接管上均设置有第一阀门，所述连接管的端口处均设置有第二过滤网，所述第二箱体的内部设有多个活性炭吸附筒，所述第二箱体底部的中心处设有出水管，所述第二箱体底部固定有多个支撑腿。
优选的，所述进水管呈L型，所述进水管的内部靠近第一箱体的一端设有第一过滤网。
优选的，所述从动轴共设置有两个，且两个从动轴关于驱动轴对称。
优选的，所述驱动轴与从动轴的外壁上均环绕设置有多个搅拌叶。
优选的，所述第二箱体的内顶部与内底部分别设置有与活性炭吸附筒上下两端对应的凹槽，所述凹槽内设置有隔板，所述隔板与凹槽的内侧壁滑动连接，所述隔板与凹槽的内底壁之间连接有多个弹簧，所述第二箱体底部的两侧对称设置有两个密闭门。
优选的，所述出水管上从上到下依次设有水质检测仪和第二阀门，并且水质检测仪的输出端与位于第二箱体内的PLC控制器的输入端电性连接，且第一箱体内的PLC控制器的输出端和第二箱体内的PLC控制器的输出端分别与第一阀门和第二阀门的电磁控制机构的输入端电性连接。
与现有技术相比，本实用新型的有益效果如下：农药废水由水质检测仪检测后经过第一过滤网进行初步过滤，初步过滤后的废水通过进水管进入第一箱体，在加料管中加入中和剂，启动驱动电机，驱动电机带动驱动轴及主动齿轮转动，由于主动齿轮与从动齿轮相互啮合，故主动齿轮带动从动齿轮转动，从而使得驱动轴与从动轴上的搅拌叶同时转动搅拌，使得农药废水与中和剂充分混合，混合后的农药废水经过连接管上的第二滤网进行二次过滤后由远程控制终端通过局域网控制第一阀门，打开第一阀门进入第二箱体，再通过活性炭吸附筒进行最后的过滤吸附，经过水质检测仪检测后由远程控制终端通过局域网控制第二阀门，打开第二阀门，使得到处理后的水从出水管流出，打开密闭门，可以将活性炭吸附筒定期取出进行清理。本实用新型过滤净化效果好，能够远程控制农药废水的排放。
