申请日2018.04.12
公开(公告)日2018.12.04
IPC分类号F16L55/24; B01D35/02; B01D29/03; B01D29/56
摘要
本实用新型提供了一种水利工程污水处理管道，包括外部管道，外部管道的顶端固定连接有导流安装头，导流安装头的内侧边缘均固定连接有导流组成块，导流安装头的顶端表面固定覆盖有孔洞渗透层，导流安装头的顶端表面固定镶嵌有异物倒钩;导流安装头的底端边缘固定连接有橡胶封闭条。设置有四个导流组成块，且两两对称设置在导流安装头的顶端边缘，导流组成块为塑胶材料，且四个导流组成块的设置使得导流安装头的顶端表面组成呈“十字”状的导流槽，在使用人员使用污水处理管道的时候，通过导流组成块所组成的导流槽达到使水流流入管道中的效果，适用于水利工程污水处理管道的生产和使用，具有良好的发展前景。
权利要求书

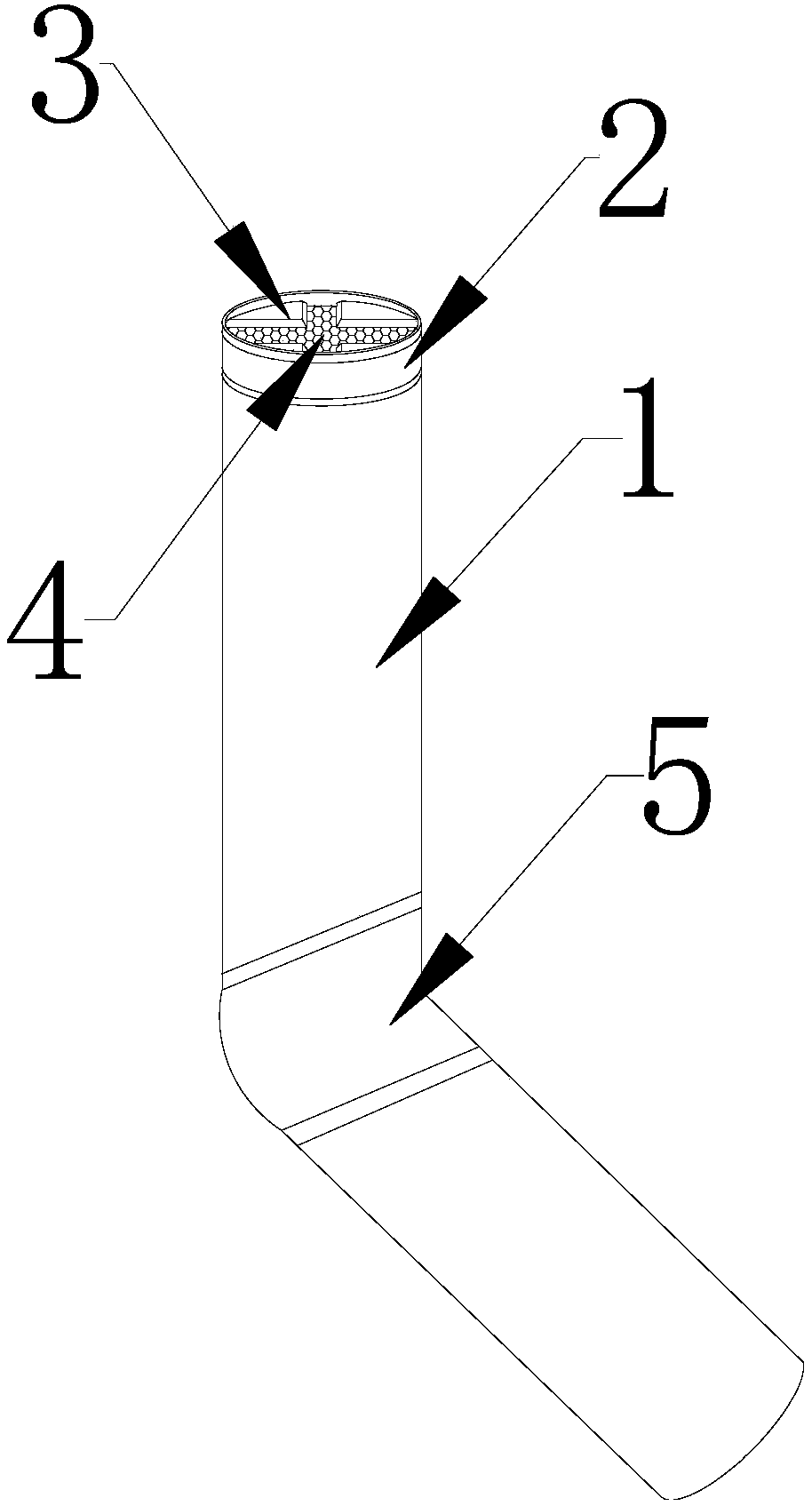

1.一种水利工程污水处理管道，包括外部管道(1)，所述外部管道(1)设置有两个，为pvc材料，所述两个外部管道(1)的两端连接出呈一百二十度;
其特征在于：所述外部管道(1)的顶端固定连接有导流安装头(2)，所述导流安装头(2)的内侧边缘均固定连接有导流组成块(3)，所述导流安装头(2)的顶端表面固定覆盖有孔洞渗透层(4)，所述导流安装头(2)的顶端表面固定镶嵌有异物倒钩(6);
所述导流安装头(2)的底端边缘固定连接有橡胶封闭条(7);
所述外部管道(1)的内部固定镶嵌有内部嵌入管(10)，所述内部嵌入管(10)的表面贯穿连接有异物收集孔(11);
所述外部管道(1)的中间活动镶嵌有拆卸滤管(5)，所述拆卸滤管(5)的内部下方固定镶嵌有微物滤层(9)，所述拆卸滤管(5)的顶端边缘固定连接有橡胶嵌入条(8)。
2.根据权利要求1所述的一种水利工程污水处理管道，其特征在于：所述导流组成块(3)设置有四个，且两两对称设置在导流安装头(2)的顶端边缘，所述导流组成块(3)为塑胶材料，且四个导流组成块(3)的设置使得导流安装头(2)的顶端表面组成呈“十字”状的导流槽。
3.根据权利要求1所述的一种水利工程污水处理管道，其特征在于：所述孔洞渗透层(4)的表面设置为带有绒毛的布制材料，且孔洞渗透层(4)的表面设置有直径一厘米的孔洞。
4.根据权利要求1所述的一种水利工程污水处理管道，其特征在于：所述异物倒钩(6)均匀的设置在导流安装头(2)的顶端表面，且相互对称，所述异物倒钩(6)为塑胶材料，且异物倒钩(6)的底端与导流安装头(2)的顶端表面进行固定连接。
5.根据权利要求1所述的一种水利工程污水处理管道，其特征在于：所述内部嵌入管(10)为pvc材料，且内部嵌入管(10)嵌入在外部管道(1)内，与外部管道(1)的内部表面无任何接触，使得外部管道(1)的内侧表面与内部嵌入管(10)的外侧表面之间形成空余的空间。
6.根据权利要求1所述的一种水利工程污水处理管道，其特征在于：所述异物收集孔(11)均匀的设置在内部嵌入管(10)的表面，且异物收集孔(11)设置为直径为两厘米的孔洞，所述异物收集孔(11)相互对称。
7.根据权利要求1所述的一种水利工程污水处理管道，其特征在于：所述微物滤层(9)为塑胶材料，且微物滤层(9)有多层带有孔洞的塑胶薄膜组成，所述微物滤层(9)的边缘与拆卸滤管(5)的内部边缘进行固定连接。
说明书
一种水利工程污水处理管道
技术领域
本实用新型涉及水利工程技术领域，具体为一种污水处理管道。
背景技术
水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程。也称为水工程。水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要。水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道、鱼道等不同类型的水工建筑物，以实现其目标。
现有的污水处理管道，在使用人员使用的过程中，由于结构简单，通过管道主体不能很好的达到对污水中的污染物以及较大异物进行处理的效果，导致在使用时易发生堵塞的效果。
实用新型内容
本实用新型的目的旨在于解决不能很好的对污水中的污染物以及较大异物进行处理的技术问题，提供一种水利工程污水处理管道，该装置中通过设置内部嵌入管、异物倒钩与异物收集孔部件，能够使得使用人员在使用污水处理管道的时候可以对污水中的污染物以及较大异物进行处理的效果，具有广泛的实用性，以解决上述背景技术中提出的现有的污水处理管道设计不够合理，不能很好的对污水中的污染物以及较大异物进行处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水利工程污水处理管道，包括外部管道，所述外部管道设置有两个，为pvc材料，所述两个外部管道的两端连接出呈一百二十度;
所述外部管道的顶端固定连接有导流安装头，所述导流安装头的内侧边缘均固定连接有导流组成块，所述导流安装头的顶端表面固定覆盖有孔洞渗透层，所述导流安装头的顶端表面固定镶嵌有异物倒钩;
所述导流安装头的底端边缘固定连接有橡胶封闭条;
所述外部管道的内部固定镶嵌有内部嵌入管，所述内部嵌入管的表面贯穿连接有异物收集孔;
所述外部管道的中间活动镶嵌有拆卸滤管，所述拆卸滤管的内部下方固定镶嵌有微物滤层，所述拆卸滤管的顶端边缘固定连接有橡胶嵌入条。
优选的，所述导流组成块设置有四个，且两两对称设置在导流安装头的顶端边缘，所述导流组成块为塑胶材料，且四个导流组成块的设置使得导流安装头的顶端表面组成呈“十字”状的导流槽。
优选的，所述孔洞渗透层的表面设置为带有绒毛的布制材料，且孔洞渗透层的表面设置有直径一厘米的孔洞。
优选的，所述异物倒钩均匀的设置在导流安装头的顶端表面，且相互对称，所述导流倒钩为塑胶材料，且异物倒钩的底端与导流安装头的顶端表面进行固定连接。
优选的，所述内部嵌入管为pvc材料，且内部嵌入管嵌入在外部管道内，与外部管道的内部表面无任何接触，使得外部管道的内侧表面与内部嵌入管的外侧表面之间形成空余的空间。
优选的，所述异物收集孔均匀的设置在内部嵌入管的表面，且异物收集孔设置为直径为两厘米的孔洞，所述异物收集孔相互对称。
优选的，所述微物滤层为塑胶材料，且微物滤层有多层带有孔洞的塑胶薄膜组成，所述微物滤层的边缘与拆卸滤管的内部边缘进行固定连接。
本实用新型的目的旨在于解决不能很好的对污水中的污染物以及较大异物进行处理的的技术问题，在于提供一种污水处理管道，该装置中通过设置内部嵌入管、异物倒钩与异物收集孔部件，能够使得使用人员在使用污水处理管道的时候可以对污水中的污染物以及较大异物进行处理的效果。
(1)该种污水处理管道，设置有四个导流组成块，且两两对称设置在导流安装头的顶端边缘，导流组成块为塑胶材料，且四个导流组成块的设置使得导流安装头的顶端表面组成呈“十字”状的导流槽，在使用人员使用污水处理管道的时候，通过导流组成块所组成的导流槽达到使水流流入管道中的效果。
(2)该种污水处理管道，孔洞渗透层的表面设置为带有绒毛的布制材料，且孔洞渗透层的表面设置有直径一厘米的孔洞，在使用人员使水流流过导流组成块形成的导流槽的时候，通过孔洞渗透层达到将水流中的较微小的污染物阻挡的效果。
(3)该种污水处理管道，异物倒钩均匀的设置在导流安装头的顶端表面，且相互对称，异物倒钩为塑胶材料，且异物倒钩的底端与导流安装头的顶端表面进行固定连接，当污水经过异物倒钩的时候，通过异物倒钩达到将污水中的条状污染物拦截的效果，从而达到对污水进行处理的效果。
(4)该种污水处理管道，内部嵌入管为pvc材料，且内部嵌入管嵌入在外部管道内，与外部管道的内部表面无任何接触，使得外部管道的内侧表面与内部嵌入管的外侧表面之间形成空余的空间，在污水流过管道的时候，通过内部嵌入管和外部管道中间的空间，达到将污水中的污染物收集的效果。
(5)该种污水处理管道，异物收集孔均匀的设置在内部嵌入管的表面，且异物收集孔设置为直径为两厘米的孔洞，异物收集孔相互对称，在污水流过异物收集孔的时候，通过异物收集孔达到使污水中污物流到内部嵌入管和外部管道中间的空间的效果。
(6)该种污水处理管道，微物滤层为塑胶材料，且微物滤层有多层带有孔洞的塑胶薄膜组成，微物滤层的边缘与拆卸滤管的内部边缘进行固定连接，通过微物滤层达到将污水中的较小的污物进行吸附的效果，从而达到处理污水的效果。
