申请日2018.04.12
公开(公告)日2018.12.04
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开了一种船用内置膜法分体式生活污水处理装置，包括底座、污水柜、曝气柜、沉淀柜、储存柜、电控箱、气泵、粉碎泵、清水泵，污水柜、曝气柜、沉淀柜、储存柜分别与底座之间通过连接件可拆卸固定，污水柜的顶部设有污水入口，储存柜上设有出水口，出水口通过清水泵与清水排放口连接，污水柜与曝气柜的上方之间、曝气柜与沉淀柜的下方之间、沉淀柜与储存柜的上方之间分别通过U型管道连接，本实用新型能够满足国际防污染公约排放指标要求，且结构紧凑，能够根据船舶的具体情况实现分体安装，维护方便。
权利要求书

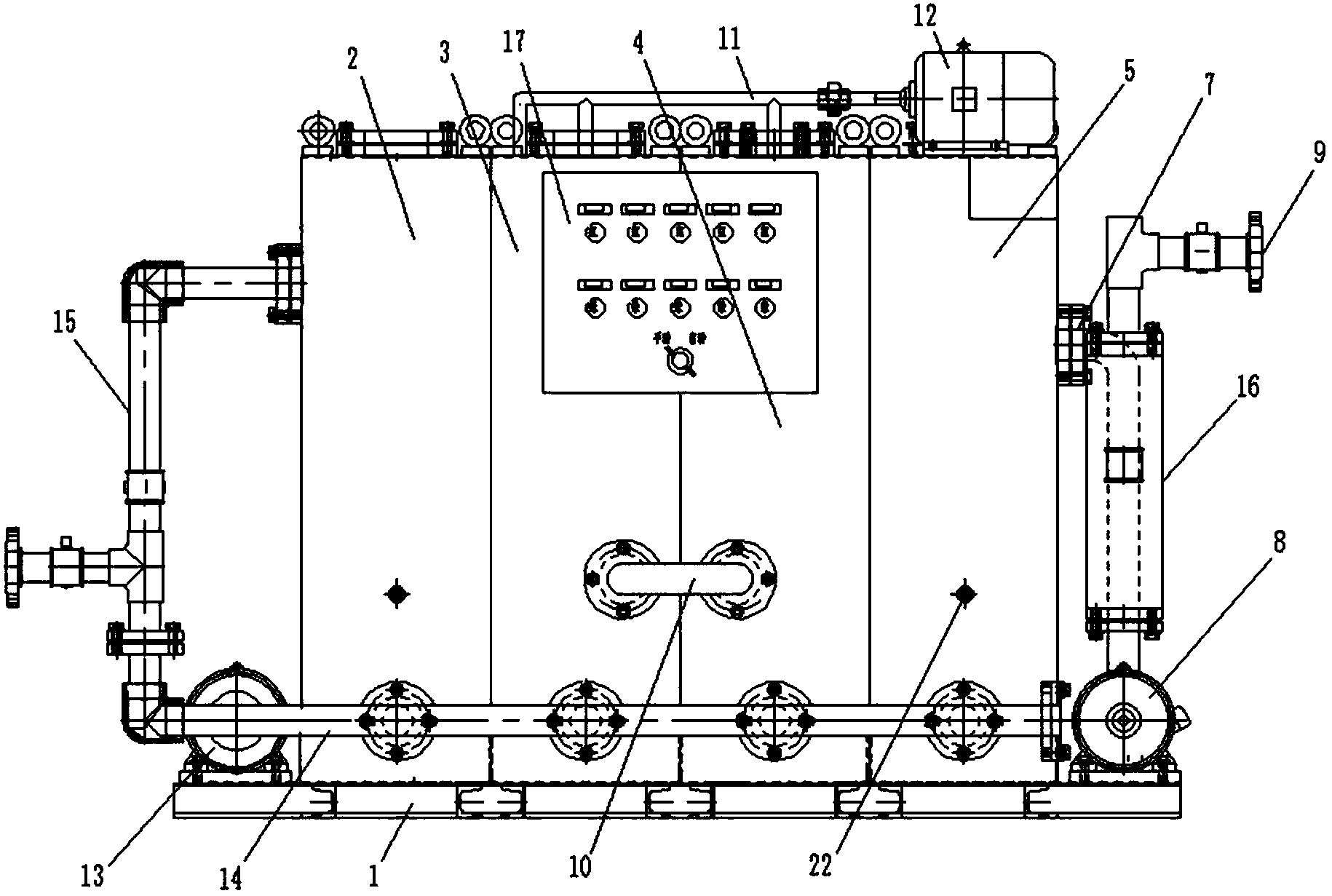

1.一种船用内置膜法分体式生活污水处理装置，包括底座(1)、污水柜(2)、曝气柜(3)、沉淀柜(4)、储存柜(5)、电控箱(17)、气泵(12)、粉碎泵(13)、清水泵(8)，其特征在于：所述污水柜(2)、曝气柜(3)、沉淀柜(4)、储存柜(5)依次从左向右安装在底座(1)上，所述污水柜(2)、曝气柜(3)、沉淀柜(4)、储存柜(5)分别与底座(1)之间通过连接件可拆卸固定，并且所述污水柜(2)、曝气柜(3)、沉淀柜(4)、储存柜(5)分别为单独的密封柜体，所述污水柜(2)的顶部设有污水入口(6)，储存柜(5)上设有出水口(7)，出水口(7)通过清水泵(8)与清水排放口(9)连接，所述污水柜(2)与曝气柜(3)的上方之间、曝气柜(3)与沉淀柜(4)的下方之间、沉淀柜(4)与储存柜(5)的上方之间分别通过U型管道(10)连接，所述污水柜(2)内设有活性污泥，曝气柜(3)内设有多面球填料，并且多面球填料的表面上设有生物膜，所述曝气柜(3)、沉淀柜(4)以及储存柜(5)的顶部分别通过气管(11)与气泵(12)连接，所述污水柜(2)远离曝气柜(3)的侧面设有粉碎泵(13)，所述粉碎泵(13)的入口通过第一回流管(14)分别与污水柜(2)、曝气柜(3)、沉淀柜(4)、储存柜(5)的底部连接，粉碎泵(13)的出口通过第二回流管(15)与污水柜(2)的侧面上方连接，所述气泵(12)、粉碎泵(13)、清水泵(8)分别通过导线与电控箱(17)连接。
2.根据权利要求1所述的船用内置膜法分体式生活污水处理装置，其特征在于：所述储存柜(5)内设有MBR膜组，储存柜(5)通过MBR膜组分成第一储存腔以及第二储存腔，所述第一储存腔的上方与U型管道(10)连接，出水口(7)设于第二储存腔的侧壁上。
3.根据权利要求2所述的船用内置膜法分体式生活污水处理装置，其特征在于：所述MBR膜组采用PVDF中空纤维帘式膜组件。
4.根据权利要求3所述的船用内置膜法分体式生活污水处理装置，其特征在于：所述出水口(7)与清水泵(8)连接的管路上设有紫外线消毒杀毒器(16)。
5.根据权利要求4所述的船用内置膜法分体式生活污水处理装置，其特征在于：所述紫外线消毒杀毒器(16)采用过流式紫外线消毒杀毒设备。
6.根据权利要求1～5任一项所述的船用内置膜法分体式生活污水处理装置，其特征在于：所述气泵(12)可拆卸的固定在储存柜(5)的顶部。
7.根据权利要求1～5任一项所述的船用内置膜法分体式生活污水处理装置，其特征在于：所述电控箱(17)可拆卸的固定在曝气柜(3)与沉淀柜(4)之间的位置处。
8.根据权利要求1所述的船用内置膜法分体式生活污水处理装置，其特征在于：所述储存柜(5)的顶部还设有灰水入口(18)。
9.根据权利要求1所述的船用内置膜法分体式生活污水处理装置，其特征在于：所述污水柜(2)的顶部设有冲洗口(19)。
10.根据权利要求1所述的船用内置膜法分体式生活污水处理装置，其特征在于：所述污水柜(2)、曝气柜(3)、沉淀柜(4)的顶部设有排气口(20)。
说明书
一种船用内置膜法分体式生活污水处理装置
技术领域
本实用新型涉及污水处理设备，特别涉及一种船用内置膜法分体式生活污水处理装置。
背景技术
随着科技的发展，环境保护需求逐渐提高。在船用生活污水的排放中，其污水排放应当符合《IMO.MEPC.159(55)决议》以及国际防污染公约《MARPOL73/78》规定的排放标准，而传统的船用生活污水处理设备排放的污水达不到排放标准的规定。
目前，市场上已经存在新的船用生活污水处理设备能够达到排放标准，但是这些设备都是采用一体化设备，即将曝气柜、接触柜、沉淀柜、储存柜固定安装在同一个密封的壳体内，这种结构能够加强连接强度。但是对于小型船体而言，其舱门通常较小，而一体化的设备体积较大，无法进入舱体内安装。因此，需要一种新型的生活污水处理设备来满足小型船体的使用。
实用新型内容
本实用新型所要解决的技术问题是提供一种船用内置膜法分体式生活污水处理装置，该装置能够满足国际防污染公约排放指标要求，且结构紧凑，能够根据船舶的具体情况实现分体安装，维护方便。
为实现上述目的，本实用新型提供以下的技术方案：一种船用内置膜法分体式生活污水处理装置，包括底座、污水柜、曝气柜、沉淀柜、储存柜、电控箱、气泵、粉碎泵、清水泵，所述污水柜、曝气柜、沉淀柜、储存柜依次从左向右安装在底座上，所述污水柜、曝气柜、沉淀柜、储存柜分别与底座之间通过连接件可拆卸固定，并且所述污水柜、曝气柜、沉淀柜、储存柜分别为单独的密封柜体，所述污水柜的顶部设有污水入口，储存柜上设有出水口，出水口通过清水泵与清水排放口连接，所述污水柜与曝气柜的上方之间、曝气柜与沉淀柜的下方之间、沉淀柜与储存柜的上方之间分别通过U型管道连接，所述污水柜内设有活性污泥，曝气柜内设有多面球填料，并且多面球填料的表面上设有生物膜，所述曝气柜、沉淀柜以及储存柜的顶部分别通过气管与气泵连接，所述污水柜远离接触柜的侧面设有粉碎泵，所述粉碎泵的入口通过第一回流管分别与污水柜、曝气柜、沉淀柜、储存柜的底部连接，粉碎泵的出口通过第二回流管与曝气柜的侧面上方连接，所述气泵、粉碎泵、清水泵分别通过导线与电控箱连接。
优选的，储存柜内设有MBR膜组，储存柜通过MBR膜组分成第一储存腔以及第二储存腔，所述第一储存腔的上方与U型管道连接，出水口设于第二储存腔的侧壁上。
优选的，MBR膜组采用PVDF中空纤维帘式膜组件。
优选的，出水口与清水泵连接的管路上设有紫外线消毒杀毒器。
优选的，紫外线消毒杀毒器采用过流式紫外线消毒杀毒设备。
优选的，气泵可拆卸的固定在储存柜的顶部。
优选的，电控箱可拆卸的固定在曝气柜与沉淀柜之间的位置处。
优选的，储存柜的顶部还设有灰水入口。
优选的，污水柜的顶部设有冲洗口。
优选的，污水柜、曝气柜以及沉淀柜的顶部均设有排气口。
采用上述技术方案，本实用新型的污水柜、曝气柜、沉淀柜、储存柜各为一体，依次通过U型管道连接，使得污水柜、曝气柜、沉淀柜、储存柜可拆解后进入船体内再组装，又可根据船舶具体情况将污水柜、曝气柜、沉淀柜、储存柜进行分体安装，从而节省了空间，维护方便。
