申请日2018.04.12
公开(公告)日2018.12.04
IPC分类号C02F9/14
摘要

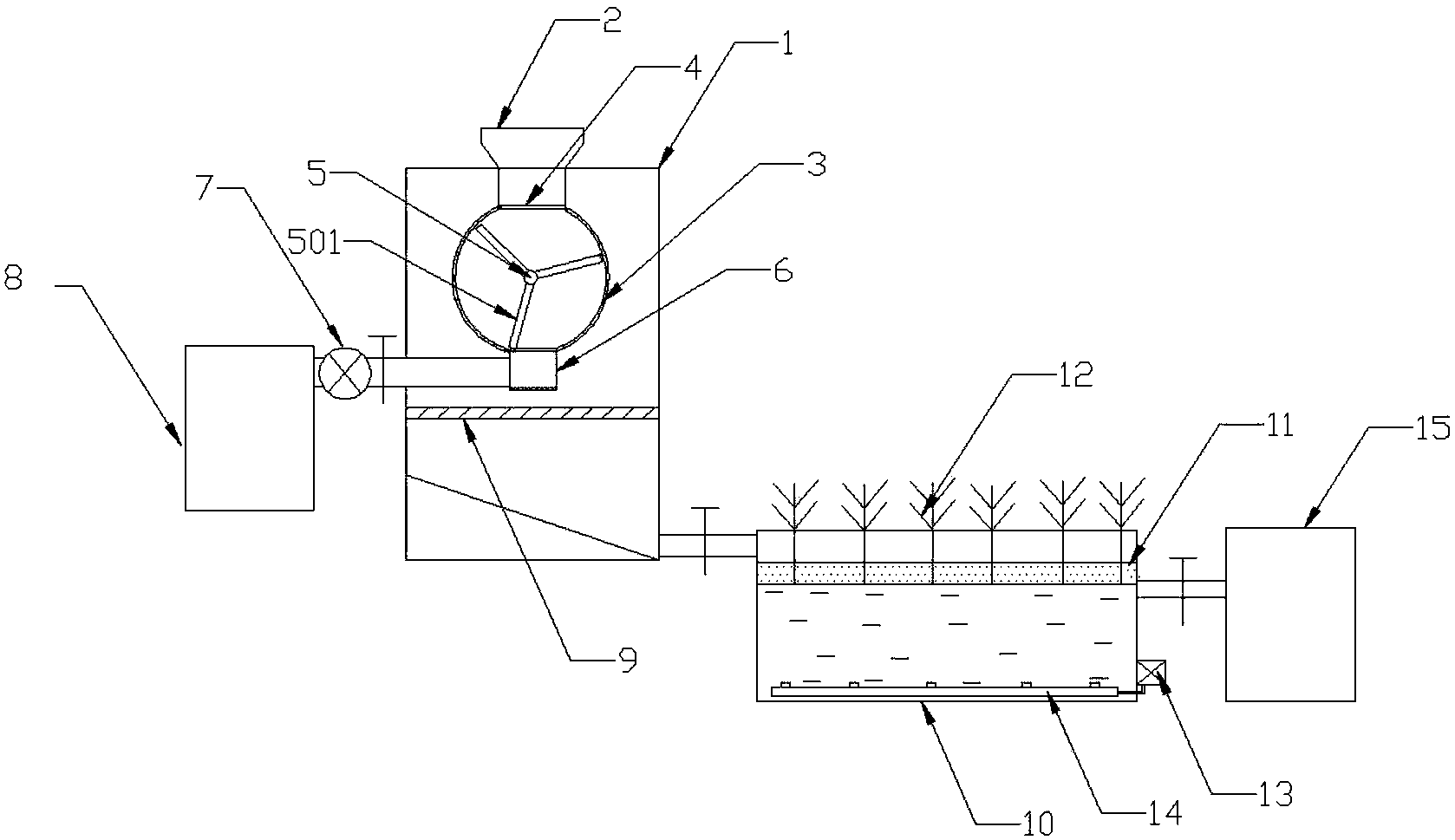

本实用新型公开了一种农村污水净化再利用装置，包括一级过滤箱，一级过滤箱的顶部开设有进料斗，进料斗的底部连接有过滤筒，过滤筒的底部连接有污泥槽，吸泥泵的左侧连接有集污箱，一级过滤箱的内腔设置有第二滤网，二级过滤箱的内腔设置有养殖板，养殖板的顶部嵌合安装有水生植物，二级过滤箱的内腔底部连接有喷气管，二级过滤箱的右侧通过管道连接有净水箱。本实用新型结构设计合理，通过螺旋叶片将污水洒出过滤筒从而进行一次过滤，经过第二滤网进行二次过滤，通过二级过滤箱对污水中的有机物和氮、磷无机盐等进行过滤吸收，从而达到污水净化的效果，便于污水的回收再利用。
权利要求书
1.一种农村污水净化再利用装置，包括一级过滤箱，其特征在于：所述一级过滤箱的顶部开设有进料斗，所述进料斗的底部连接有过滤筒，所述过滤筒的顶部和底部均设置有电磁阀，所述过滤筒的内腔设置有旋转轴，所述旋转轴的外侧壁连接有螺旋叶片，所述过滤筒的底部连接有污泥槽，所述污泥槽的左侧通过管道连接有吸泥泵，所述吸泥泵的左侧连接有集污箱，所述一级过滤箱的内腔设置有第二滤网，所述一级过滤箱的底部通过管道连接有二级过滤箱，所述二级过滤箱的内腔设置有养殖板，所述养殖板的顶部嵌合安装有水生植物，所述二级过滤箱的内腔底部连接有喷气管，所述喷气管的右侧连接有气泵，且气泵位于二级过滤箱的右侧壁，所述二级过滤箱的右侧通过管道连接有净水箱。
2.根据权利要求1所述的一种农村污水净化再利用装置，其特征在于：所述一级过滤箱的底部设置有导流斜板。
3.根据权利要求1所述的一种农村污水净化再利用装置，其特征在于：所述一级过滤箱的前侧壁连接有驱动电机，且驱动电机的动力输出端与旋转轴相连接。
4.根据权利要求1所述的一种农村污水净化再利用装置，其特征在于：所述污泥槽的底部设置有滤板。
5.根据权利要求1所述的一种农村污水净化再利用装置，其特征在于：所述管道上均设置有控制阀。
说明书
一种农村污水净化再利用装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种农村污水净化再利用装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。其中农村污水由于地区分散，人口数量较大，收集难等原因造成农村污水成为水污染的主要组成因素，农村污水中还有大量的有机物和氮、磷等无机盐类，如果不进行处理就进行排放的话极易对生态环境造成破坏。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述问题，提供了一种农村污水净化再利用装置，能够对污泥进行收集，对污水进行多级过滤，便于污水的回收再利用。为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现。
一种农村污水净化再利用装置，包括一级过滤箱，所述一级过滤箱的顶部开设有进料斗，所述进料斗的底部连接有过滤筒，所述过滤筒的顶部和底部均设置有电磁阀，所述过滤筒的内腔设置有旋转轴，所述旋转轴的外侧壁连接有螺旋叶片，所述过滤筒的底部连接有污泥槽，所述污泥槽的左侧通过管道连接有吸泥泵，所述吸泥泵的左侧连接有集污箱，所述一级过滤箱的内腔设置有第二滤网，所述一级过滤箱的底部通过管道连接有二级过滤箱，所述二级过滤箱的内腔设置有养殖板，所述养殖板的顶部嵌合安装有水生植物，所述二级过滤箱的内腔底部连接有喷气管，所述喷气管的右侧连接有气泵，且气泵位于二级过滤箱的右侧壁，所述二级过滤箱的右侧通过管道连接有净水箱。
优选地，农村污水净化再利用装置中，所述一级过滤箱的底部设置有导流斜板。
优选地，农村污水净化再利用装置中，所述一级过滤箱的前侧壁连接有驱动电机，且驱动电机的动力输出端与旋转轴相连接。
优选地，农村污水净化再利用装置中，所述污泥槽的底部设置有滤板。
优选地，农村污水净化再利用装置中，所述管道上均设置有控制阀。
本实用新型的有益效果是：
本实用新型结构设计合理，一方面通过螺旋叶片将污水洒出过滤筒从而进行一次过滤，经过第二滤网进行二次过滤，通过二级过滤箱对污水中的有机物和氮、磷无机盐等进行过滤吸收，从而达到污水净化的效果，便于污水的回收再利用;另一方面通过吸泥泵将污水中的污泥快速吸入集污箱，便于收集处理的同时能够防止装置堵塞，通过气泵向喷气管中输入空气，能够提高二级过滤箱中污水的含氧量，有利于水生植物的生长，便于提高污水净化效率。
