申请日2018.04.12
公开(公告)日2018.12.07
IPC分类号C02F3/34; C02F101/30
摘要
本实用新型公开了一种有机废水的生物酶处理装置，包括缸体，所述缸体的一侧底端开设有去污口，去污口塞有挡盖，缸体的一侧底端外壁固定安装有两个第一螺杆，且第一螺杆位于去污口的两侧，两个第一螺杆通过螺纹与挡盖活动安装，两个第一螺杆的一端均固定安装有第一带轮，缸体的另一侧底端固定安装有支撑架，支撑架的一侧转动安装有两个第二螺杆，两个第二螺杆均固定安装有齿轮，两个齿轮相啮合，支撑架的另一侧固定安装有第一电机，第一电机的输出轴与其中一个第二螺杆的一端固定安装。本实用新型设计结构合理，操作简单，使用方便，能够方便将缸体底部的沉淀物取出，而且不影响净化过程，实用性更好。
权利要求书

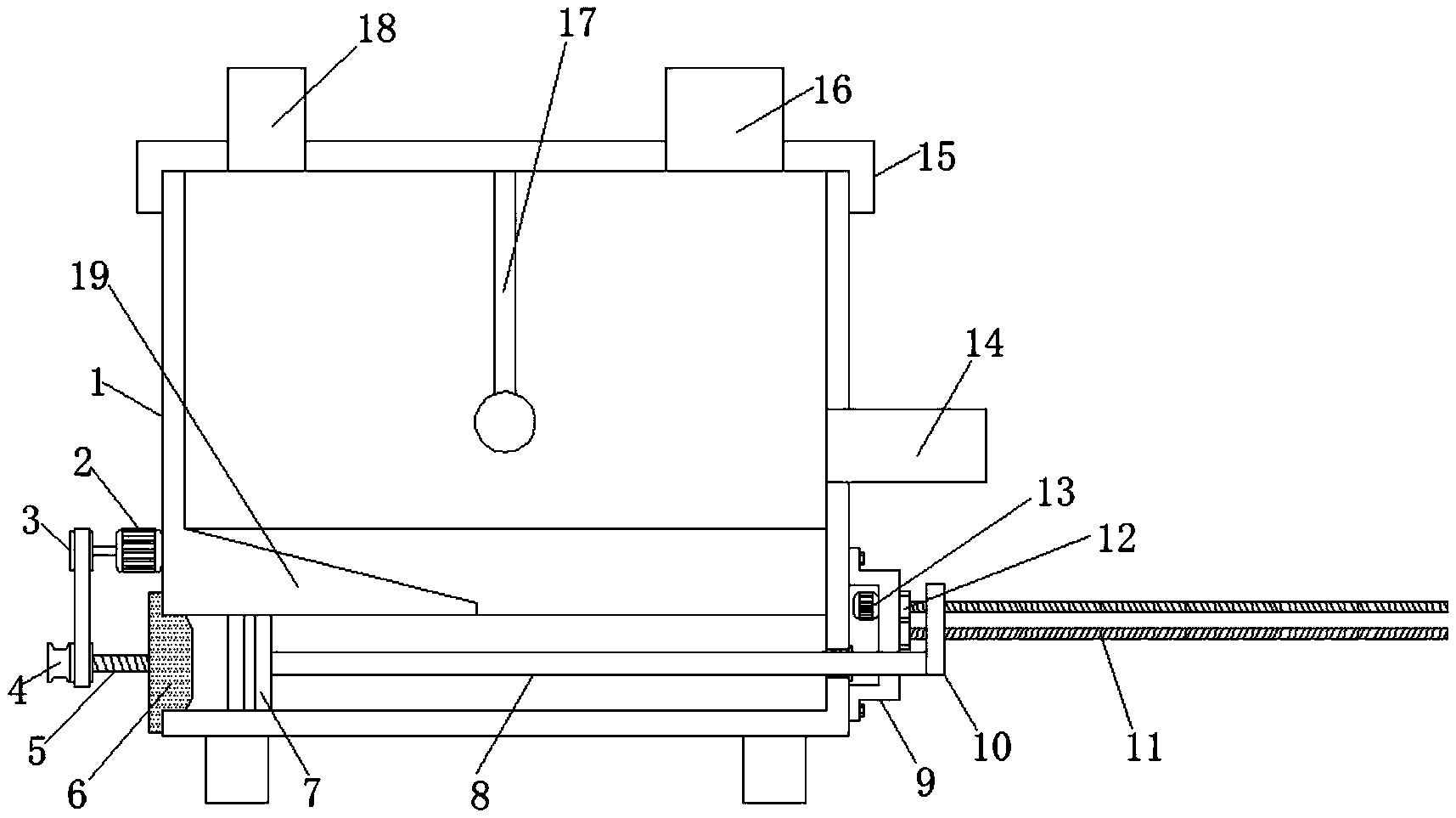

1.一种有机废水的生物酶处理装置，包括缸体(1)，其特征在于，所述缸体(1)的一侧底端开设有去污口，去污口塞有挡盖(6)，缸体(1)的一侧底端外壁固定安装有两个第一螺杆(5)，且第一螺杆(5)位于去污口的两侧，两个第一螺杆(5)通过螺纹与挡盖(6)活动安装，两个第一螺杆(5)的一端均固定安装有第一带轮(4)，缸体(1)的另一侧底端固定安装有支撑架(9)，支撑架(9)的一侧转动安装有两个第二螺杆(11)，两个第二螺杆(11)均固定安装有齿轮(12)，两个齿轮(12)相啮合，支撑架(9)的另一侧固定安装有第一电机(13)，第一电机(13)的输出轴与其中一个第二螺杆(11)的一端固定安装，两个第二螺杆(11)通过螺纹共同活动安装有移动板(10)，齿轮(12)位于支撑架(9)和移动板(10)之间，移动板(10)的一端焊接有推杆(8)，且推杆(8)依次穿过支撑架(9)和缸体(1)的另一侧壁体延伸到缸体(1)内。
2.根据权利要求1所述的一种有机废水的生物酶处理装置，其特征在于，所述缸体(1)的底端两侧为倾斜式结构，且缸体(1)的底端中间部位开设有柱形槽，去污口与柱形槽相连通，缸体(1)的底端靠近挡盖(6)的一侧焊接有倾斜板(19)，所述推杆(8)的一端固定安装有活塞(7)，且活塞(7)活动设于柱形槽中。
3.根据权利要求1所述的一种有机废水的生物酶处理装置，其特征在于，所述缸体(1)的一侧外壁固定安装有第二电机(2)，第二电机(2)的输出轴固定安装有第二带轮(3)，第二带轮(3)与其中一个第一带轮(4)之间连接有第一皮带，两个第一带轮(4)之间连接有第二皮带。
4.根据权利要求1所述的一种有机废水的生物酶处理装置，其特征在于，所述缸体(1)的一侧外壁开设有两个第一卡槽，且第一螺杆(5)的另一端延伸至第一卡槽内，第一卡槽的水平内壁安装有第一轴承，第一螺杆(5)通过第一轴承与缸体(1)的一侧外壁安装。
5.根据权利要求1所述的一种有机废水的生物酶处理装置，其特征在于，所述支撑架(9)的一侧开设有两个第二卡槽，第二螺杆(11)的一端延伸至第二卡槽内，第二卡槽的水平内壁安装有第二轴承，且第二螺杆(11)通过第二轴承与支撑架(9)的一侧安装。
6.根据权利要求1所述的一种有机废水的生物酶处理装置，其特征在于，所述缸体(1)的顶端设有缸盖(15)，缸盖(15)的顶端一侧安装有进水管(18)，缸盖(15)的顶端另一侧安装有出气管(16)，缸盖(15)的顶端中间部位固定安装有进气管(17)。
7.根据权利要求1所述的一种有机废水的生物酶处理装置，其特征在于，所述缸体(1)的另一侧固定安装有排水管(14)。
说明书
一种有机废水的生物酶处理装置
技术领域
本实用新型涉及有机废水处理技术领域，尤其涉及一种有机废水的生物酶处理装置。
背景技术
在有些工厂生产中，会产生很多有机废水，而且废水中含有可沉淀杂物，如果废水直接排到河流中，会造成河水富营养化，影响水质，因此在废水排放前，需要对废水进行净化，一般通过生物酶加微生物降解法净化水，但是现有的处理装置在净化水时，底部的沉淀物不方便清除，从而影响净化效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种有机废水的生物酶处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种有机废水的生物酶处理装置，包括缸体，所述缸体的一侧底端开设有去污口，去污口塞有挡盖，缸体的一侧底端外壁固定安装有两个第一螺杆，且第一螺杆位于去污口的两侧，两个第一螺杆通过螺纹与挡盖活动安装，两个第一螺杆的一端均固定安装有第一带轮，缸体的另一侧底端固定安装有支撑架，支撑架的一侧转动安装有两个第二螺杆，两个第二螺杆均固定安装有齿轮，两个齿轮相啮合，支撑架的另一侧固定安装有第一电机，第一电机的输出轴与其中一个第二螺杆的一端固定安装，两个第二螺杆通过螺纹共同活动安装有移动板，齿轮位于支撑架和移动板之间，移动板的一端焊接有推杆，且推杆依次穿过支撑架和缸体的另一侧壁体延伸到缸体内。
优选的，所述缸体的底端两侧为倾斜式结构，且缸体的底端中间部位开设有柱形槽，去污口与柱形槽相连通，缸体的底端靠近挡盖的一侧焊接有倾斜板，所述推杆的一端固定安装有活塞，且活塞活动设于柱形槽中。
优选的，所述缸体的一侧外壁固定安装有第二电机，第二电机的输出轴固定安装有第二带轮，第二带轮与其中一个第一带轮之间连接有第一皮带，两个第一带轮之间连接有第二皮带。
优选的，所述缸体的一侧外壁开设有两个第一卡槽，且第一螺杆的另一端延伸至第一卡槽内，第一卡槽的水平内壁安装有第一轴承，第一螺杆通过第一轴承与缸体的一侧外壁安装。
优选的，所述支撑架的一侧开设有两个第二卡槽，第二螺杆的一端延伸至第二卡槽内，第二卡槽的水平内壁安装有第二轴承，且第二螺杆通过第二轴承与支撑架的一侧安装。
优选的，所述缸体的顶端设有缸盖，缸盖的顶端一侧安装有进水管，缸盖的顶端另一侧安装有出气管，缸盖的顶端中间部位固定安装有进气管。
优选的，所述缸体的另一侧固定安装有排水管。
本实用新型的有益效果是：
1、通过缸体底部设计的柱形槽，能够将产生的沉淀收集在柱形槽中，从而在缸体两侧底部设计的机构下自动将沉淀物推出，从而方便去除缸内的沉淀物，使得净化效率更高;
2、整个装置采用生物净化，进气管可以将空气注入到缸体内，从而对内部的微生物注氧，提高微生物的分解速率，而且提高生物酶的催化效果;
本设计结构合理，操作简单，使用方便，能够方便将缸体底部的沉淀物取出，而且不影响净化过程，实用性更好。
