申请日2018.04.13
公开(公告)日2018.09.04
IPC分类号C02F9/14; C02F101/10; C02F101/16; C02F101/30
摘要
本发明公开了一种污水高效处理设备，包括机体和超声波发生装置，所述机体顶端设有上盖，所述上盖上设有进水管，所述机体内设缓冲箱，所述缓冲箱底端设有曝气盘，所述进水管一端上设有控制阀，另一端依次穿过上盖、膜生物反应器、过滤层、填料层、超声波反应层和缓冲沉淀装置设置在缓冲箱内，所述超声波反应层内设有超声波反应装置，所述超声波反应装置包括超声波板和两个超声波发生器，两个所述超生波板分别对称设置在机体内，所述超声波发生器设置在机体外，两个所述超生波板均与超生波发生器电连接，所述机体上端设有排水管，所述排水管一端穿过机体设置在膜生物反应器内。本发明结构简单，可催化有机污染物、高效净化污水，快速沉淀。
权利要求书

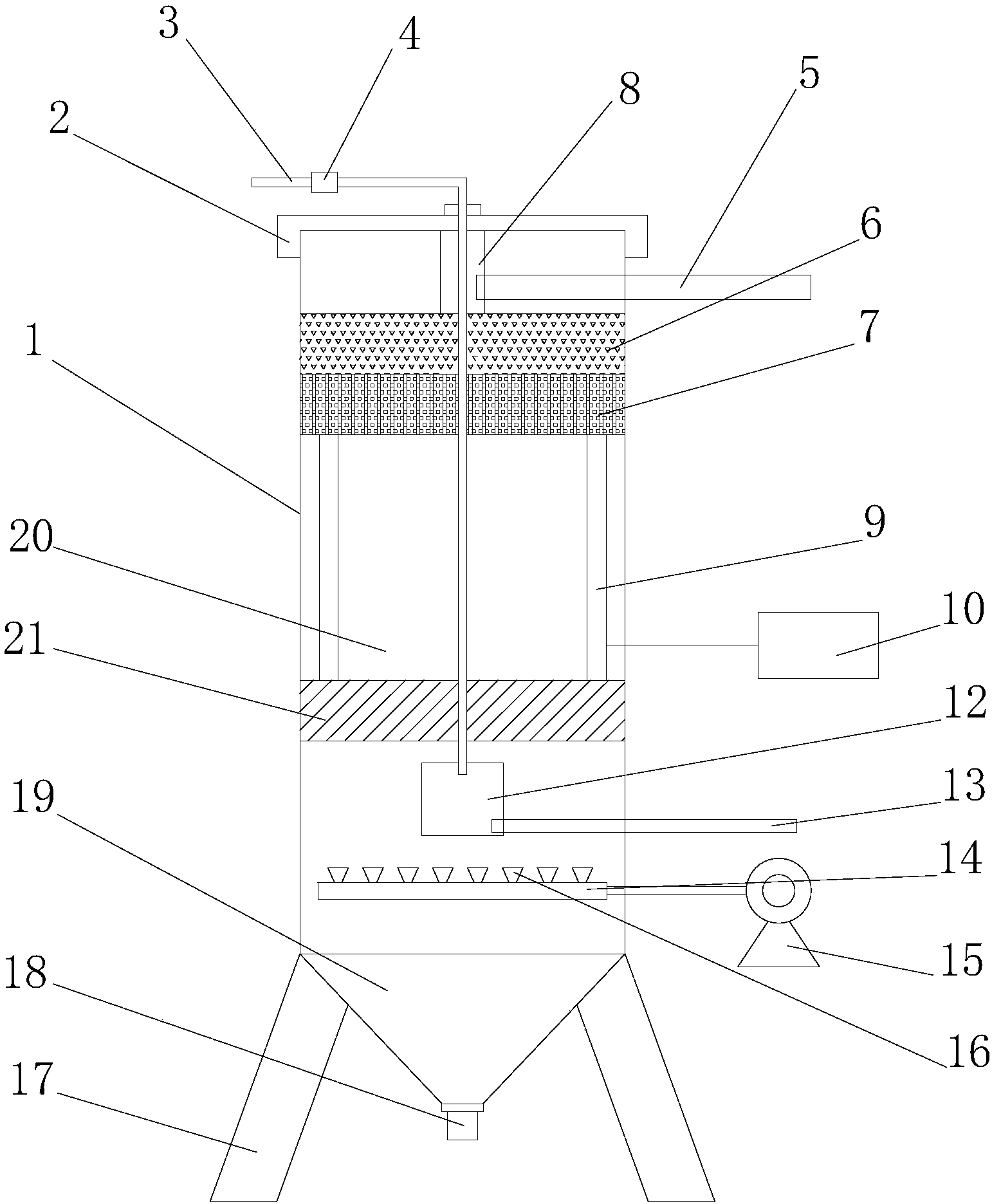

1.一种污水高效处理设备，包括机体(1)和超声波发生装置，其特征在于，所述机体(1)顶端设有上盖(2)，所述上盖(2)上设有进水管(3)，所述机体(1)内设缓冲箱(12)，所述缓冲箱(12)底端设有曝气盘(14)，所述机体(1)外侧设有鼓风机(15)，所述鼓风机(15)与曝气盘(14)通过管道连接，所述机体(1)底端设有排污区(19)，所述排污区(19)底端设有排污口(18)，所述机体(1)底端均布设有三个支撑脚(17)，所述机体(1)内按从上到下顺序依次设有过滤层(6)、填料层(7)、超声波反应层(20)和缓冲沉淀装置(21)，所述膜生物反应器(8)设置在过滤层(6)和上盖(2)之间，所述进水管(3)一端上设有控制阀(4)，另一端依次穿过上盖(2)、膜生物反应器(8)、过滤层(6)、填料层(7)、超声波反应层(20)和缓冲沉淀装置(21)设置在缓冲箱(12)内，所述超声波反应层(20)内设有超声波反应装置，所述超声波反应装置包括超声波板(9)和两个超声波发生器(10)，两个所述超生波板(9)分别对称设置在机体(1)内，所述超声波发生器(10)设置在机体(1)外，两个所述超生波板(9)均与超生波发生器(10)电连接，所述机体(1)上端设有排水管(5)，所述排水管(5)一端穿过机体(1)设置在膜生物反应器(8)内，所述机体(1)外侧设有加料管(13)，所述加料管(13)穿过机体(1)设置在缓冲箱(12)内。
2.根据权利要求1所述的污水高效处理设备，其特征在于，所述曝气盘(14)上设有多个喷嘴(16)。
3.根据权利要求1所述的污水高效处理设备，其特征在于，所述过滤层(6)采用活性炭纤维丝材质组成。
4.根据权利要求1所述的污水高效处理设备，其特征在于，所述填料层(7)采用生物陶粒或活性炭材料。
5.根据权利要求1所述的污水高效处理设备，其特征在于，所述缓冲沉淀装置(21)上设有多个倾斜式透水孔。
6.根据权利要求1所述的污水高效处理设备，其特征在于，所述超声波反应层(20)内填充有载体壳粒。
说明书
一种污水高效处理设备
技术领域
本发明涉及一种污水处理装置，具体是一种污水高效处理设备。
背景技术
长期以来，工业污水一直是制约工业快速发展的问题之一，且如何处理工业污水也是大家关注的问题。所以，如何对工业污水进行科学合理的治理，回收水资源和纤维，变废为宝，产生良好经济效益，一直以来是国内外专家努力的课题。目前污水处理技术基本成型，但是氮磷过量排放引起起的水体的富营氧化，依然是水污染存在的重大问题，污水处理不再仅以去除有机物为目的，而是既要去除有机物又要脱氮除磷，减小水体富营氧化。现有的污水处理装置，普遍存在要用多个沉淀池对反硝化聚磷菌进行沉淀分离，存在反应器多，步骤多，反应器有效容积小，效率低、不便操作等诸多不足之处，且使用超声波催化技术，结构复杂、灵活性低、能耗大、费用高且降解不彻底，颗粒沉淀时间长，无法达到生产过程快速用水再循环的目的，排水时，一部分污泥会跟着水流排出，分离效果不好。
发明内容
本发明的目的在于提供一种污水高效处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水高效处理设备，包括机体和超声波发生装置，所述机体顶端设有上盖，所述上盖上设有进水管，所述机体内设缓冲箱，所述缓冲箱底端设有曝气盘，所述机体外侧设有鼓风机，所述鼓风机与曝气盘通过管道连接，所述机体底端设有排污区，所述排污区底端设有排污口，所述机体底端均布设有三个支撑脚，所述机体内按从上到下顺序依次设有过滤层、填料层、超声波反应层和缓冲沉淀装置，所述膜生物反应器设置在过滤层和上盖之间，所述进水管一端上设有控制阀，另一端依次穿过上盖、膜生物反应器、过滤层、填料层、超声波反应层和缓冲沉淀装置设置在缓冲箱内，所述超声波反应层内设有超声波反应装置，所述超声波反应装置包括超声波板和两个超声波发生器，两个所述超生波板分别对称设置在机体内，所述超声波发生器设置在机体外，两个所述超生波板均与超生波发生器电连接，所述机体上端设有排水管，所述排水管一端穿过机体设置在膜生物反应器内，所述机体外侧设有加料管，所述加料管穿过机体设置在缓冲箱内。
作为本发明进一步的方案：所述曝气盘上设有多个喷嘴。
作为本发明再进一步的方案：所述过滤层采用活性炭纤维丝材质组成。
作为本发明再进一步的方案：所述填料层采用生物陶粒或活性炭材料。
作为本发明再进一步的方案：所述缓冲沉淀装置上设有多个倾斜式透水孔。
作为本发明再进一步的方案：所述超声波反应层内填充有载体壳粒。
与现有技术相比，本发明的有益效果是：本发明结构简单，通过超声波发生装置，可催化有机污染物，高效净化污水，通过缓冲箱后，向上流动，通过缓冲沉淀装置、再次经过超声波反应层，可将密度大于水的固体悬浮物如造填料、细小纤维、泥纱等无机颗粒不断的下沉并通过缓冲沉淀装置，加速沉淀，达到快速沉淀的目的，通过填料层，可进一步生物氧化、吸附及过滤后，通过过滤层采用活性炭纤维丝的空隙多、比表面积大，具有机械截流的作用，可进一步对水进行处理净化、除色、除味、除有机物，可大量截流水中的悬浮物及生物絮体，保证出水质量，最后通过膜生物反应器，可将活性污泥与大分子有机物及细菌等截留于反应器内，既保持反应器内有较高的生物污泥浓度，加速生化反应的进行，又提高了出水水质，而且使硝化菌在系统内能充分繁殖，其硝化效果明显，有利于深度除磷脱氮，通过加料管，可添加酸碱调节剂，调节微生物适应的水环境，通过曝气盘，可提供补充空气、氧气，同时加快污水处理速度。
