申请日2018.04.13
公开(公告)日2018.09.04
IPC分类号C02F9/14
摘要
本发明公开了一种农村污水处理装置，包括沉淀池、吸附池和漂白池，沉淀池左侧连通有进水管，沉淀池底部设有液压泵，液压泵上连接有支撑架，支撑架上连接有第一过滤网，沉淀池底部设有第一水泵，第一水泵上连通有第一水管，第一水管与吸附池相连通，沉淀池侧壁固定连接有鼓风机，鼓风机上连通有风管，风管另一端设于沉淀池内，吸附池顶部设有太阳能板和蓄电池，吸附池内设有活性炭吸附层，吸附池底部设有紫外线灯，吸附池底部右侧设有第二水泵，第二水泵上连接有第二水管，第二水管与漂白池相连通，漂白池顶部开有加料口，漂白池底部连通有排水管;本发明不仅污水处理效果好，利用太阳能进行供电，节约了能源，同时还方便清理污水中的沉淀物。
权利要求书

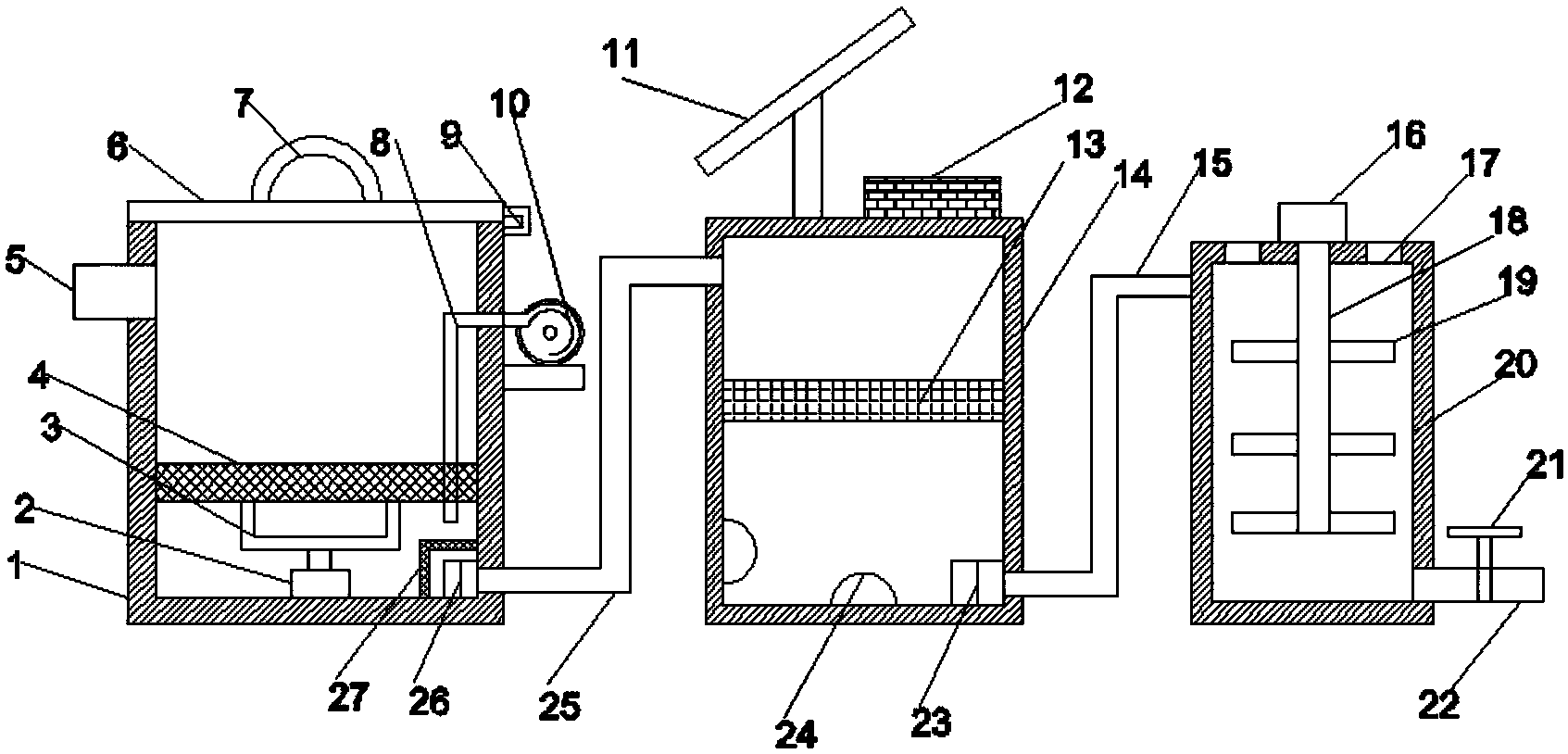

1.一种农村污水处理装置，其特征在于：包括沉淀池(1)、吸附池(14)和漂白池(20)，所述沉淀池(1)左侧连通有进水管(5)，所述沉淀池(1)底部设有液压泵(2)，所述液压泵(2)上连接有支撑架(3)，所述支撑架(3)顶部固定连接有第一过滤网(4)，所述沉淀池(1)底部右侧设有第一水泵(26)，所述第一水泵(26)上连通有第一水管(25)，所述第一水管(25)与吸附池(14)相连通，所述沉淀池(1)侧壁固定连接有鼓风机(10)，所述鼓风机(10)上连通有风管(8)，所述风管(8)另一端设于沉淀池(1)内，所述吸附池(14)顶部左侧设有太阳能板(11)，所述吸附池(14)顶部右侧设有蓄电池(12)，所述吸附池(14)内设有活性炭吸附层(13)，所述吸附池(14)底部设有紫外线灯(24)，所述吸附池(14)底部右侧设有第二水泵(23)，所述第二水泵(23)上连接有第二水管(15)，所述第二水管(15)与漂白池(20)相连通，所述漂白池(20)顶部两侧开有加料口(17)，所述漂白池(20)顶部设有电机(16)，所述电机(16)上连接有转轴(18)，所述转轴(18)上连接有搅拌杆(19)，所述漂白池(20)底部连通有排水管(22)。
2.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述沉淀池(1)顶部通过合页(9)连接有池盖(6)。
3.根据权利要求2所述的一种农村污水处理装置，其特征在于：所述池盖(6)上设有提拉环(7)。
4.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述第一水泵(26)外部设有第二过滤网(27)。
5.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述太阳能板(11)和蓄电池(12)之间电性连接。
6.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述太阳能板(11)、风机、液压泵(2)、紫外线灯(24)、第一水泵(26)、第二水泵(23)和电机(16)之间电性连接。
7.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述蓄电池(12)、风机、液压泵(2)、紫外线灯(24)、第一水泵(26)、第二水泵(23)和电机(16)之间电性连接。
8.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述排水管(22)上设有控制阀(21)。
说明书
一种农村污水处理装置
技术领域
本发明涉及农村污水处理领域，具体涉及一种农村污水处理装置。
背景技术
据统计，我国有19000多个建制镇，60多万个行政村，250多万个自然村(统称为村镇)，其污水排放量约占我国生活污水总排放量的55%。村镇污水来源分散，难于集中，只能通过建设小规模污水处理设施(日处理数吨至数千吨)就近处理。目前，我国村镇生活污水处理率很低，已成为区域水环境的重要污染源。其主要原因除了经济发展不平衡、村镇污水处理设施建设投入较少外，更重要的是现有分散污水处理工艺不符合中国国情。
发明内容
本发明的目的在于克服现有技术中存在的上述问题，提供一种农村污水处理装置，不仅污水处理效果好，利用太阳能进行供电，节约了能源，同时还方便清理污水中的沉淀物。
为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现：
一种农村污水处理装置，包括沉淀池、吸附池和漂白池，所述沉淀池左侧连通有进水管，所述沉淀池底部设有液压泵，所述液压泵上连接有支撑架，所述支撑架顶部固定连接有第一过滤网，所述沉淀池底部右侧设有第一水泵，所述第一水泵上连通有第一水管，所述第一水管与吸附池相连通，所述沉淀池侧壁固定连接有鼓风机，所述鼓风机上连通有风管，所述风管另一端设于沉淀池内，所述吸附池顶部左侧设有太阳能板，所述吸附池顶部右侧设有蓄电池，所述吸附池内设有活性炭吸附层，所述吸附池底部设有紫外线灯，所述吸附池底部右侧设有第二水泵，所述第二水泵上连接有第二水管，所述第二水管与漂白池相连通，所述漂白池顶部两侧开有加料口，所述漂白池顶部设有电机，所述电机上连接有转轴，所述转轴上连接有搅拌杆，所述漂白池底部连通有排水管。
进一步地，所述沉淀池顶部通过合页连接有池盖。
进一步地，所述池盖上设有提拉环。
进一步地，所述第一水泵外部设有第二过滤网。
进一步地，所述太阳能板和蓄电池之间电性连接。
进一步地，所述太阳能板、风机、液压泵、紫外线灯、第一水泵、第二水泵和电机之间电性连接。
进一步地，所述蓄电池、风机、液压泵、紫外线灯、第一水泵、第二水泵和电机之间电性连接。
进一步地，所述排水管上设有控制阀。
本发明的收益效果是：
本发明通过过滤网过滤、活性污泥法、活性炭吸附，紫外线灯杀菌和漂白粉进行漂白等对污水进行多步处理，处理效果好，同时采用太阳能进行供电，且处理污水中的沉淀物也十分方便。
