申请日2018.04.13
公开(公告)日2018.09.04
IPC分类号C02F9/10; C05F7/00
摘要
本发明涉及污水处理领域，公开了厨房污水处理装置，包括位于洗碗槽下方的壳体，壳体内滑动连接有倾斜的滤网，滤网两端与壳体的顶壁之间均固接有伸缩弹簧，壳体的侧壁上设有驱动开关，滤网可与驱动开关相抵;滤网下方设有驱动轴，驱动轴同轴固定连接有凸轮，驱动轴同轴固接有第一伞齿轮，第一伞齿轮啮合有第二伞齿轮，第二伞齿轮同轴固接有螺纹杆，螺纹杆的一侧啮合有第一碾轮，第一碾轮啮合有第二碾轮，螺纹杆的底端通过伞齿轮组固接有竖轴;螺纹杆的另一侧设有油水分离箱，油水分离箱内壁设有集油槽，竖轴位于油水分离箱内且顶端固接有过滤盘。本装置解决了传统污水处理装置易造成油脂堵塞下水管道以及手动收集操作不便的问题。
权利要求书

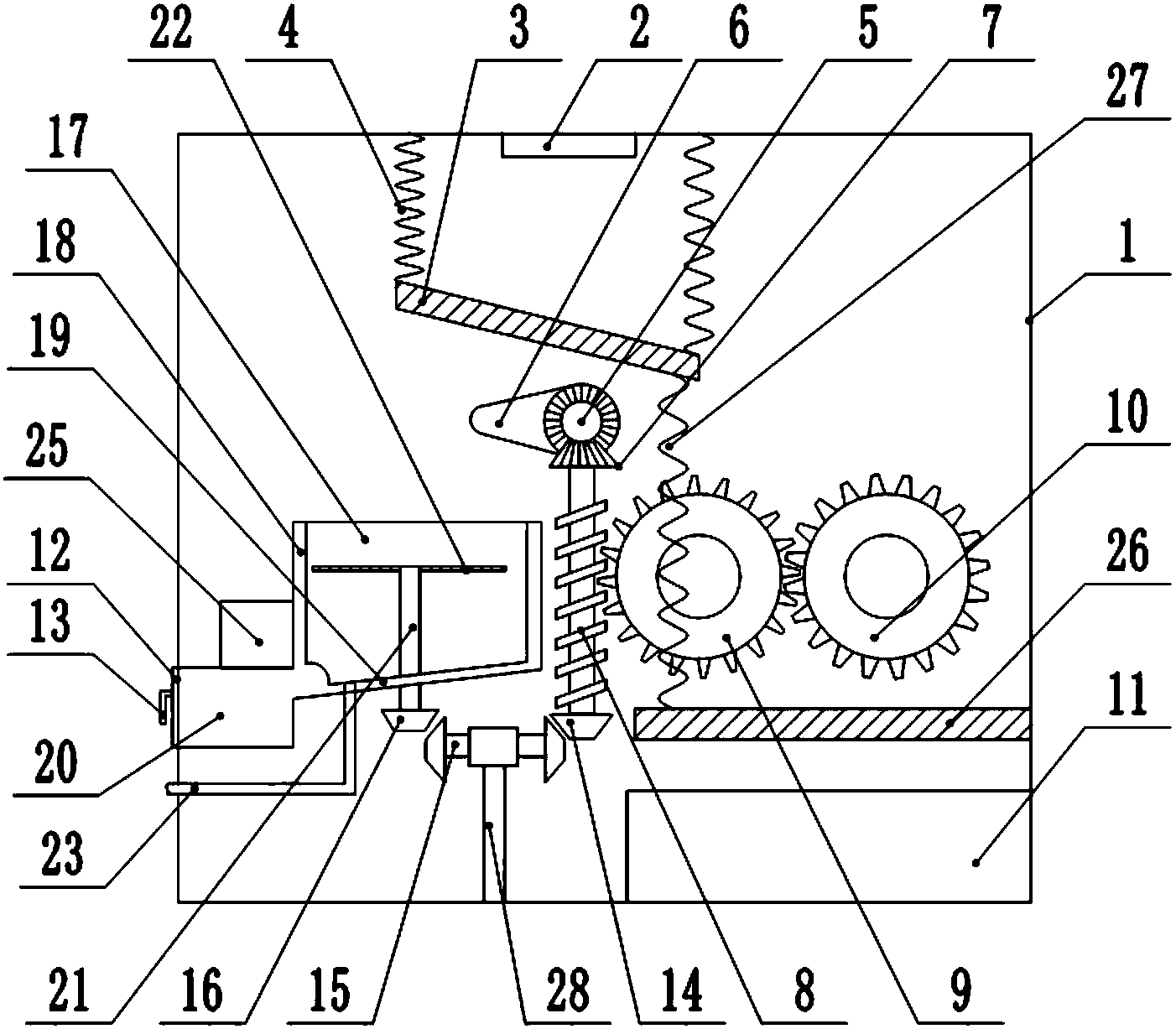

1.厨房污水处理装置，其特征在于：包括壳体，所述壳体位于厨房的洗碗槽的下方，且壳体上设有与洗碗槽的出水口连通的进水口，进水口的下方设有倾斜的滤网，所述滤网滑动连接在壳体上，滤网两端与壳体的顶壁之间均连接有伸缩弹簧，位于滤网一端的伸缩弹簧的顶端穿过壳体并连接有拉杆，壳体的侧壁上设有驱动开关，滤网间歇与驱动开关相抵;滤网下方的壳体上转动连接有驱动轴，驱动轴由驱动开关控制，所述驱动轴同轴固定连接有凸轮，凸轮间歇与滤网相抵，驱动轴还同轴固定连接有第一伞齿轮，第一伞齿轮啮合有第二伞齿轮，第二伞齿轮同轴固定连接有螺纹杆，所述螺纹杆的一侧啮合有第一碾轮，第一碾轮转动连接在壳体上，且第一碾轮啮合有第二碾轮，第一碾轮与第二碾轮的下方设有上部开口的收集箱;螺纹杆的底端同轴固定连接有第三伞齿轮，第三伞齿轮啮合有第四伞齿轮，第四伞齿轮同轴固定连接有横轴，横轴的自由端同轴固定连接有第五伞齿轮，第五伞齿轮啮合有第六伞齿轮;螺纹杆的另一侧设有油水分离箱，油水分离箱内壁设有集油槽，集油槽底部连通有收集腔，收集腔倾斜设置，且收集腔的低端连接有集油箱，第五伞齿轮同轴固定连接有竖轴，竖轴远离第六伞齿轮的一端穿过收集腔并向油水分离箱内延伸，竖轴向油水分离箱内延伸的一端固定连接有过滤盘;所述油水分离箱的底部连通有排水管。
2.根据权利要求1所述的厨房污水处理装置，其特征在于：所述过滤盘上以过滤盘的圆心为中心周向均布有多个滑槽，过滤盘连接有制冷器。
3.根据权利要求2所述的厨房污水处理装置，其特征在于：所述第一碾轮与第二碾轮位于同一平面内。
4.根据权利要求3所述的厨房污水处理装置，其特征在于：所述第一碾轮与收集箱之间设有滤板，所述滤板的一端铰接在壳体的侧壁上，滤板的另一端与滤网之间连接有拉簧。
5.根据权利要求4所述的厨房污水处理装置，其特征在于：所述横轴活动连接有套环，套环固定连接有支撑杆，支撑杆的底端固定连接在壳体的底部。
6.根据权利要求5所述的厨房污水处理装置，其特征在于：所述集油箱固定连接在壳体内壁，且集油箱与壳体内壁的连接处转动连接有仓门，仓门边缘设有密封条，仓门上设有把手。
7.根据权利要求6所述的厨房污水处理装置，其特征在于：所述收集腔的低端与集油槽之间设有斜板，斜板的低端与收集腔的低端相连。
说明书
厨房污水处理装置
技术领域
本发明涉及污水处理领域，具体涉及一种厨房污水处理装置。
背景技术
厨房，是指可在内准备食物并进行烹饪的房间。随着城市生活和经济的发展，由此衍生出了各类大小餐馆，为繁忙的都市人提供了快捷方便的餐饮服务，也为经济繁荣贡献了不可忽视的力量，餐馆位于城市中心是城市生活的必需，然而城市餐馆深入社区，其废水的排放已成为城市污水污染的根源。厨房废水中还有较多的油及菜叶、米粒等杂物，直接排放至下水道，会堵塞下水道，造成城市安全隐患。
传统的厨房污水处理装置通常只是简单的在厨房的洗碗槽的出水口的下方设置一层过滤网，用来分隔出菜叶、米粒等固体杂物，但油脂仍会随污水排入下水道，久而久之易造成下水管道的堵塞;此外，通过过滤网分离后的菜叶、米粒仍需要操作人员进行收集，操作不便。
发明内容
本发明意在提供一种厨房污水处理装置，以解决传统污水处理装置易造成油脂堵塞下水管道以及手动收集造成的操作不便的问题。
为达到上述目的，本发明的技术方案如下：厨房污水处理装置，包括壳体，壳体位于厨房的洗碗槽的下方，且壳体上设有与洗碗槽的出水口连通的进水口，进水口的下方设有倾斜的滤网，滤网滑动连接在壳体上，滤网两端与壳体的顶壁之间均连接有伸缩弹簧，位于滤网一端的伸缩弹簧的顶端穿过壳体并连接有拉杆，壳体的侧壁上设有驱动开关，滤网间歇与驱动开关相抵;滤网下方的壳体上转动连接有驱动轴，驱动轴由驱动开关控制，驱动轴同轴固定连接有凸轮，凸轮间歇与滤网相抵，驱动轴还同轴固定连接有第一伞齿轮，第一伞齿轮啮合有第二伞齿轮，第二伞齿轮同轴固定连接有螺纹杆，螺纹杆的一侧啮合有第一碾轮，第一碾轮转动连接在壳体上，且第一碾轮啮合有第二碾轮，第一碾轮与第二碾轮的下方设有上部开口的收集箱;螺纹杆的底端同轴固定连接有第三伞齿轮，第三伞齿轮啮合有第四伞齿轮，第四伞齿轮同轴固定连接有横轴，横轴的自由端同轴固定连接有第五伞齿轮，第五伞齿轮啮合有第六伞齿轮;螺纹杆的另一侧设有油水分离箱，油水分离箱内壁设有集油槽，集油槽底部连通有收集腔，收集腔倾斜设置，且收集腔的低端连接有集油箱，第五伞齿轮同轴固定连接有竖轴，竖轴远离第六伞齿轮的一端穿过收集腔并向油水分离箱内延伸，竖轴向油水分离箱内延伸的一端固定连接有过滤盘;油水分离箱的底部连通有排水管。
采用上述技术方案，实际应用时，壳体起到保护和支撑的作用，厨房污水从进水口下落到倾斜的滤网上，滤网受到污水下落的重力后下移，伸缩弹簧伸长，在滤网下移过程中，当滤网不再抵紧驱动开关时，驱动开关开启，带动驱动轴转动，驱动轴带动凸轮转动，凸轮转动过程中间歇性向上抵起滤网，当滤网受到凸轮上抵时，滤网上移，当滤网不再受到凸轮上抵时，滤网在重力作用下自动回落，如此反复，使得滤网不断抖动，污水中的油和水会穿过滤网下落到油水分离箱内，而污水中的菜叶和米粒等杂质被截留在滤网上，菜叶和米粒等杂质随滤网的抖动下落到第一碾轮和第二碾轮上;
驱动轴转动带动第一伞齿轮转动，第一伞齿轮带动与之啮合的第二伞齿轮转动，进而带动与第二伞齿轮同轴固定连接的螺纹杆转动，螺纹杆转动带动与之啮合的第一碾轮转动，第一碾轮带动第二碾轮转动，在第一碾轮和第二碾轮转动过程中，会将菜叶和米粒等杂质进行碾碎，避免菜叶和米粒堵塞下水道;同时，螺纹杆转动带动与之同轴固定连接的第三伞齿轮转动，进而带动第六伞齿轮转动，第六伞齿轮带动与之同轴固定连接的竖轴转动;当油、水混合物下落到过滤盘后，过滤盘起到分离油和水的作用，水会穿过过滤盘下落到油水分离箱的底部，而后由排水管排出;而油会被截留在过滤盘表面，过滤盘随竖轴的转动而转动，过滤盘上的油在离心力的作用下会被甩到集油槽内，并经由收集腔排入到集油箱内被收集。
本技术方案的有益效果在于：
1.本装置通过滤网的抖动实现厨房从厨房污水中将菜叶和米粒分离，并通过第一碾轮与第二碾轮啮合将菜叶和米粒碾碎，避免菜叶和米粒堵塞下水道;此外本装置通过过滤盘转动，利用离心力将油和水进行分离，避免油脂随污水排入下水道，久而久之易造成下水管道的堵塞的问题。
2.本装置利用污水下落的重力实现从厨房污水中将菜叶和米粒分离，同时间接的驱动驱动轴转动，通过驱动轴转动带动螺纹杆转动，螺纹杆转动一方面可带动第一碾轮及第二碾轮对菜叶、米粒等杂质进行碾碎，另一方面驱动轴转动带动竖轴转动，进而带动过滤盘对污水中的油和水进行分离，避免油脂堵塞下水道，本装置通过一个驱动源实现同时驱动装置的多个机构，设计巧妙，操作方便。
3.本装置在菜叶、米粒等固态杂质被碾碎后，碾碎后的杂质直接被收集箱收集，避免了人工收集造成的操作不便问题，被收集的菜叶、米粒碾碎物还可用作植物肥料，实现废物利用。
进一步，过滤盘上以过滤盘的圆心为中心周向均布有多个滑槽，过滤盘连接有制冷器。过滤盘在制冷器的作用下使得截留在过滤盘上的油脂冷凝，冷凝后的油脂在驱动盘转动的离心力作用下沿滑槽被甩到集油槽内，并经由收集腔排入到集油箱内被收集，油脂冷凝后，更容易实现与水的分离，使得油和水的分离效果更好。
进一步，第一碾轮与第二碾轮位于同一平面内。第一碾轮与第二碾轮位于同一平面相较于第一碾轮与第二碾轮垂直设置更容易使碾碎后的菜叶及米粒下落，方便收集。
进一步，第一碾轮与收集箱之间设有滤板，滤板的一端铰接在壳体的侧壁上，滤板的另一端与滤网之间连接有拉簧。被碾碎后的菜叶及米粒下落到滤板上，由于滤板与滤网之间设有拉簧，当滤网抖动时，通过拉簧带动滤板的一端上、下运动，对碾碎后的菜叶和米粒进行筛分。
进一步，横轴活动连接有套环，套环固定连接有支撑杆，支撑杆的底端固定连接在壳体的底部。套环和支撑杆起到支撑横轴的作用，使得横轴两端的第四伞齿轮与第五伞齿轮转动稳定。
进一步，集油箱固定连接在壳体内壁，且集油箱与壳体内壁的连接处转动连接有仓门，仓门边缘设有密封条，仓门上设有把手。密封条可增大仓门与集油箱之间的密封性，避免漏油，当需要清理集油箱内的油脂时，通过把手打开仓门，操作便捷。
进一步，收集腔的低端与集油槽之间设有斜板，斜板的低端与收集腔的低端相连。斜板可避免分离后的水与油脂再次混合，保证油、水的分离效果。
