申请日2018.04.13
公开(公告)日2018.09.04
IPC分类号B01D29/35; B01D29/82; C02F11/12
摘要
本发明涉及一种脱水装置，更具体的说是一种市政污泥处理用多梯度耦合脱水装置,可以通过耦合机构Ⅱ将快速耦合机构Ⅰ快速安装在脱水支架上，用来增加脱水距离提升脱水效果;当耦合机构Ⅰ安装到脱水支架上时，本装置会进行自动调速，增加脱水机构的转动速度增加脱水效果;本装置可以进行梯度性脱水，可以面对不同程度的脱水要求。本发明一种市政污泥处理用多梯度耦合脱水装置，包括整机支架、进料支架、动力机构、变速机构、传动机构、脱水机构、推动机构、两个长连杆、两个短连杆、耦合机构Ⅰ、耦合机构Ⅱ、耦合脱水螺栓轴、耦合脱水内壁、收纳箱Ⅰ、收纳箱Ⅱ和收纳箱Ⅲ。
权利要求书

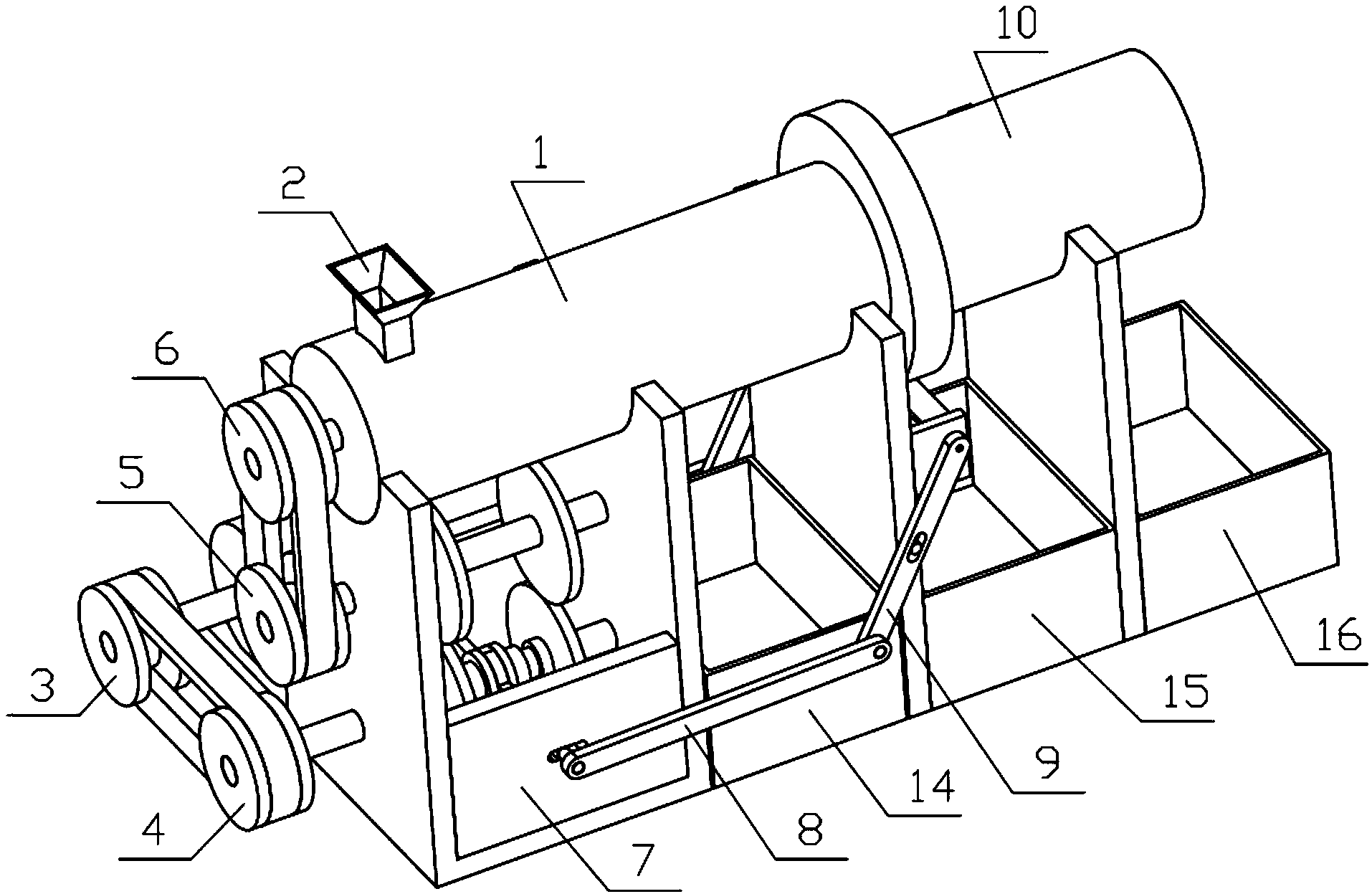

1.一种市政污泥处理用多梯度耦合脱水装置，包括整机支架(1)、进料支架(2)、动力机构(3)、变速机构(4)、传动机构(5)、脱水机构(6)、推动机构(7)、两个长连杆(8)、两个短连杆(9)、耦合机构Ⅰ(10)、耦合机构Ⅱ(11)、耦合脱水螺栓轴(12)、耦合脱水内壁(13)、收纳箱Ⅰ(14)、收纳箱Ⅱ(15)和收纳箱Ⅲ(16)，其特征在于：所述整机支架(1)包括脱水支架(1-1)、传动支架(1-2)和耦合支架(1-3)，脱水支架(1-1)上设置有进料口Ⅰ(1-1-1)、耦合槽(1-1-2)和出料口Ⅰ(1-1-3)，进料口Ⅰ(1-1-1)设置在脱水支架(1-1)的左侧上端，耦合槽(1-1-2)设置在脱水支架(1-1)的右端，出料口Ⅰ(1-1-3)设置在脱水支架(1-1)的右侧下端，传动支架(1-2)固定连接在脱水支架(1-1)的左端，耦合支架(1-3)固定连接在脱水支架(1-1)的右端;进料支架(2)固定连接在进料口Ⅰ(1-1-1)内，动力机构(3)固定连接在传动支架(1-2)上，变速机构(4)和传动机构(5)分别转动连接在传动支架(1-2)上，变速机构(4)和传动机构(5)通过齿轮传动连接，动力机构(3)和变速机构(4)通过带传动连接，脱水机构(6)固定连接在脱水支架(1-1)内，脱水机构(6)和传动机构(5)通过带传动连接，推动机构(7)的两端固定连接在传动支架(1-2)上，推动机构(7)的中端转动连接在变速机构(4)上，两个长连杆(8)的一端分别铰接在推动机构(7)上，两个长连杆(8)的另一端分别铰接在两个短连杆(9)的下端，两个短连杆(9)的中端分别滑动连接在耦合支架(1-3)的两侧，两个短连杆(9)的上端分别铰接在耦合机构Ⅱ(11)的两端，耦合机构Ⅱ(11)固定连接在耦合支架(1-3)上，耦合机构Ⅰ(10)通过耦合机构Ⅱ(11)安装在在脱水支架(1-1)右端，耦合脱水内壁(13)固定连接在耦合机构Ⅰ(10)的内侧，耦合脱水螺栓轴(12)为螺旋状，耦合脱水螺栓轴(12)的左端固定连接在脱水机构(6)的右端，收纳箱Ⅰ(14)设置在传动支架(1-2)和耦合支架(1-3)之间，收纳箱Ⅱ(15)设置在脱水机构(6)的右侧下端，收纳箱Ⅲ(16)设置在耦合脱水内壁(13)的右侧下端。
2.根据权利要求1所述的一种市政污泥处理用多梯度耦合脱水装置，其特征在于：所述动力机构(3)包括电机(3-1)和动力带轮(3-2)，动力带轮(3-2)固定连接在电机(3-1)的输出轴上，电机(3-1)固定连接在传动支架(1-2)上，动力带轮(3-2)和变速机构(4)通过带传动连接。
3.根据权利要求2所述的一种市政污泥处理用多梯度耦合脱水装置，其特征在于：所述变速机构(4)包括变速轴(4-1)、变速齿轮Ⅰ(4-2)、变速齿轮Ⅱ(4-3)、侧齿(4-4)、变速带轮(4-5)和连接键(4-6)，变速齿轮Ⅰ(4-2)的齿数是变速齿轮Ⅱ(4-3)的两倍，变速带轮(4-5)固定连接在变速轴(4-1)的左端，变速齿轮Ⅰ(4-2)和变速齿轮Ⅱ(4-3)分别转动连接在变速轴(4-1)上，侧齿(4-4)通过连接键(4-6)周向固定在变速轴(4-1)上，变速轴(4-1)设置在变速齿轮Ⅰ(4-2)和变速齿轮Ⅱ(4-3)之间，变速带轮(4-5)和动力带轮(3-2)通过带传动连接，变速轴(4-1)转动连接在传动支架(1-2)上，变速齿轮Ⅰ(4-2)和变速齿轮Ⅱ(4-3)分别啮合在传动机构(5)上，推动机构(7)的中端转动连接在侧齿(4-4)上。
4.根据权利要求3所述的一种市政污泥处理用多梯度耦合脱水装置，其特征在于：所述传动机构(5)包括传动轴(5-1)、传动齿轮Ⅰ(5-2)、传动齿轮Ⅱ(5-3)和传动带轮(5-4)，传动齿轮Ⅰ(5-2)的齿数是传动齿轮Ⅱ(5-3)的两倍，传动带轮(5-4)固定连接在传动轴(5-1)的左端，传动齿轮Ⅰ(5-2)和传动齿轮Ⅱ(5-3)分别转动连接在传动轴(5-1)上，传动齿轮Ⅱ(5-3)和传动齿轮Ⅰ(5-2)分别与变速齿轮Ⅰ(4-2)和变速齿轮Ⅱ(4-3)啮合，变速齿轮Ⅱ(4-3)和传动齿轮Ⅰ(5-2)齿数相同，传动轴(5-1)转动连接在传动支架(1-2)上，传动带轮(5-4)和脱水机构(6)通过带传动连接。
5.根据权利要求4所述的一种市政污泥处理用多梯度耦合脱水装置，其特征在于：所述脱水机构(6)包括脱水内壁(6-1)、脱水带轮(6-2)和脱水螺旋轴(6-3)，脱水内壁(6-1)上设置有进料口Ⅱ和多个小孔，小孔内设置有过滤装置，脱水螺旋轴(6-3)为螺旋状，脱水带轮(6-2)固定连接在脱水螺旋轴(6-3)的左端，脱水螺旋轴(6-3)转动连接在脱水内壁(6-1)上，脱水内壁(6-1)固定连接在脱水支架(1-1)内，进料口Ⅱ和进料口Ⅰ(1-1-1)通过进料支架(2)连通，脱水内壁(6-1)和脱水支架(1-1)的内侧形成水流通道Ⅰ，脱水带轮(6-2)和传动带轮(5-4)通过带传动连接。
6.根据权利要求5所述的一种市政污泥处理用多梯度耦合脱水装置，其特征在于：所述推动机构(7)包括两个推动侧板(7-1)、两个拨叉(7-2)和两个推动底板(7-3)，两个推动侧板(7-1)上分别设置有滑动槽Ⅰ，两个拨叉(7-2)上分别设置有推动弹簧安装柱(7-2-1)，两个推动侧板(7-1)、两个拨叉(7-2)和两个拨叉(7-2)均对称设置，两个推动底板(7-3)分别固定连接在两个推动底板(7-3)上，两个拨叉(7-2)的外端分别滑动连接在两个推动侧板(7-1)上分别设置的滑动槽Ⅰ内，两个推动弹簧安装柱(7-2-1)上分别设置有压缩弹簧Ⅰ，压缩弹簧Ⅰ设置在拨叉(7-2)和推动底板(7-3)之间，两个拨叉(7-2)的内端分别转动连接在侧齿(4-4)上，两个推动侧板(7-1)分别固定连接在传动支架(1-2)上，两个长连杆(8)的左端分别铰接在两个拨叉(7-2)上。
7.根据权利要求6所述的一种市政污泥处理用多梯度耦合脱水装置，其特征在于：所述耦合机构Ⅰ(10)包括耦合支撑板(10-1)和耦合支架Ⅰ(10-2)，耦合支架Ⅰ(10-2)包括耦合支架体(10-2-1)、耦合体Ⅰ(10-2-2)和出料口Ⅱ(10-2-3)，耦合体Ⅰ(10-2-2)的后端水平设置，耦合体Ⅰ(10-2-2)的中端倾斜设置，耦合体Ⅰ(10-2-2)的前端倾斜设置，出料口Ⅱ(10-2-3)贯穿设置在耦合支架体(10-2-1)的左端，耦合体Ⅰ(10-2-2)固定连接在耦合支架体(10-2-1)的左端，耦合支架体(10-2-1)固定连接在耦合支撑板(10-1)的上端，耦合体Ⅰ(10-2-2)通过耦合机构Ⅱ(11)耦合在脱水支架(1-1)上。
8.根据权利要求7所述的一种市政污泥处理用多梯度耦合脱水装置，其特征在于：所述耦合机构Ⅱ(11)包括耦合装置(11-1)、耦合支架Ⅱ(11-2)和压缩弹簧Ⅱ(11-3)，耦合装置(11-1)包括滑动柱(11-1-1)、耦合体Ⅱ(11-1-2)和滑动底板(11-1-3)，耦合体Ⅱ(11-1-2)的前端倾斜设置，耦合体Ⅱ(11-1-2)的中端倾斜设置，耦合体Ⅱ(11-1-2)的后端水平设置，耦合体Ⅱ(11-1-2)固定连接在滑动柱(11-1-1)的上端，滑动底板(11-1-3)固定连接在滑动柱(11-1-1)的中端，耦合支架Ⅱ(11-2)包括耦合底板(11-2-1)、两个耦合侧板(11-2-2)和两个滑动槽Ⅱ(11-2-3)，耦合底板(11-2-1)上设置有圆形通孔，两个耦合侧板(11-2-2)分别固定连接在耦合底板(11-2-1)的两端，两个滑动槽Ⅱ(11-2-3)分别设置在两个耦合侧板(11-2-2)上，滑动底板(11-1-3)的两端分别滑动连接在两个滑动槽Ⅱ(11-2-3)内，耦合体Ⅱ(11-1-2)间隙配合在耦合槽(1-1-2)内，滑动柱(11-1-1)滑动连接在耦合底板(11-2-1)上设置的圆形通孔内，压缩弹簧Ⅱ(11-3)套装在滑动柱(11-1-1)上，压缩弹簧Ⅱ(11-3)设置在滑动底板(11-1-3)和耦合底板(11-2-1)之间，滑动底板(11-1-3)的两端分别铰接在两个短连杆(9)的上端，耦合体Ⅱ(11-1-2)和耦合体Ⅰ(10-2-2)耦合。
9.根据权利要求8所述的一种市政污泥处理用多梯度耦合脱水装置，其特征在于：所述耦合脱水内壁(13)上设置有多个小孔，小孔内均设置有过滤装置，耦合脱水内壁(13)固定连接在耦合支架体(10-2-1)内，耦合脱水内壁(13)和耦合支架体(10-2-1)形成水流通道Ⅱ。
说明书
一种市政污泥处理用多梯度耦合脱水装置
技术领域
本发明涉及一种脱水装置，更具体的说是一种市政污泥处理用多梯度耦合脱水装置。
背景技术
例如专利号CN205999265U一种双级螺旋污泥脱水装置，应用于脱水装置技术领域，以解决现有情况下，单级螺旋脱水装置在处理污泥脱水效率低，且处理量较小的问题。本实用新型所述的双级螺旋污泥脱水装置包括撬座、以及安装在所述撬座上且沿撬座长度方向依次相连的一级脱水装置和二级脱水装置，以能够分级对污泥进行深度处理;所述撬座两端还安装有能够驱动一级脱水装置和二级脱水装置运行的一级传动机构和二级传动机构;其中，所述一级脱水装置顶端设有进料口，所述二级脱水装置底端设有出泥口,所述一级脱水装置和二级脱水装置底端均设有多个用于脱水的网孔;改实用新型的缺点是不能根据使用需求进行梯度性脱水也不能现实装置之间的块石耦合。
发明内容
本发明的目的是提供一种市政污泥处理用多梯度耦合脱水装置，可以根据需求对污泥进行多梯度脱水，脱水装置之间可以实现快速耦合提高工作效率;可以实现耦合变速满足多种使用需求。
本发明的目的通过以下技术方案来实现：
一种市政污泥处理用多梯度耦合脱水装置，包括整机支架、进料支架、动力机构、变速机构、传动机构、脱水机构、推动机构、两个长连杆、两个短连杆、耦合机构Ⅰ、耦合机构Ⅱ、耦合脱水螺栓轴、耦合脱水内壁、收纳箱Ⅰ、收纳箱Ⅱ和收纳箱Ⅲ，所述整机支架包括脱水支架、传动支架和耦合支架，脱水支架上设置有进料口Ⅰ、耦合槽和出料口Ⅰ，进料口Ⅰ设置在脱水支架的左侧上端，耦合槽设置在脱水支架的右端，出料口Ⅰ设置在脱水支架的右侧下端，传动支架固定连接在脱水支架的左端，耦合支架固定连接在脱水支架的右端;进料支架固定连接在进料口Ⅰ内，动力机构固定连接在传动支架上，变速机构和传动机构分别转动连接在传动支架上，变速机构和传动机构通过齿轮传动连接，动力机构和变速机构通过带传动连接，脱水机构固定连接在脱水支架内，脱水机构和传动机构通过带传动连接，推动机构的两端固定连接在传动支架上，推动机构的中端转动连接在变速机构上，两个长连杆的一端分别铰接在推动机构上，两个长连杆的另一端分别铰接在两个短连杆的下端，两个短连杆的中端分别滑动连接在耦合支架的两侧，两个短连杆的上端分别铰接在耦合机构Ⅱ的两端，耦合机构Ⅱ固定连接在耦合支架上，耦合机构Ⅰ通过耦合机构Ⅱ安装在在脱水支架右端，耦合脱水内壁固定连接在耦合机构Ⅰ的内侧，耦合脱水螺栓轴为螺旋状，耦合脱水螺栓轴的左端固定连接在脱水机构的右端，收纳箱Ⅰ设置在传动支架和耦合支架之间，收纳箱Ⅱ设置在脱水机构的右侧下端，收纳箱Ⅲ设置在耦合脱水内壁的右侧下端。
作为本技术方案的进一步优化，本发明一种市政污泥处理用多梯度耦合脱水装置，所述动力机构包括电机和动力带轮，动力带轮固定连接在电机的输出轴上，电机固定连接在传动支架上，动力带轮和变速机构通过带传动连接。
作为本技术方案的进一步优化，本发明一种市政污泥处理用多梯度耦合脱水装置，所述变速机构包括变速轴、变速齿轮Ⅰ、变速齿轮Ⅱ、侧齿、变速带轮和连接键，变速齿轮Ⅰ的齿数是变速齿轮Ⅱ的两倍，变速带轮固定连接在变速轴的左端，变速齿轮Ⅰ和变速齿轮Ⅱ分别转动连接在变速轴上，侧齿通过连接键周向固定在变速轴上，变速轴设置在变速齿轮Ⅰ和变速齿轮Ⅱ之间，变速带轮和动力带轮通过带传动连接，变速轴转动连接在传动支架上，变速齿轮Ⅰ和变速齿轮Ⅱ分别啮合在传动机构上，推动机构的中端转动连接在侧齿上。
作为本技术方案的进一步优化，本发明一种市政污泥处理用多梯度耦合脱水装置，所述传动机构包括传动轴、传动齿轮Ⅰ、传动齿轮Ⅱ和传动带轮，传动齿轮Ⅰ的齿数是传动齿轮Ⅱ的两倍，传动带轮固定连接在传动轴的左端，传动齿轮Ⅰ和传动齿轮Ⅱ分别转动连接在传动轴上，传动齿轮Ⅱ和传动齿轮Ⅰ分别与变速齿轮Ⅰ和变速齿轮Ⅱ啮合，变速齿轮Ⅱ和传动齿轮Ⅰ齿数相同，传动轴转动连接在传动支架上，传动带轮和脱水机构通过带传动连接。
作为本技术方案的进一步优化，本发明一种市政污泥处理用多梯度耦合脱水装置，所述脱水机构包括脱水内壁、脱水带轮和脱水螺旋轴，脱水内壁上设置有进料口Ⅱ和多个小孔，小孔内设置有过滤装置，脱水螺旋轴为螺旋状，脱水带轮固定连接在脱水螺旋轴的左端，脱水螺旋轴转动连接在脱水内壁上，脱水内壁固定连接在脱水支架内，进料口Ⅱ和进料口Ⅰ通过进料支架连通，脱水内壁和脱水支架的内侧形成水流通道Ⅰ，脱水带轮和传动带轮通过带传动连接。
作为本技术方案的进一步优化，本发明一种市政污泥处理用多梯度耦合脱水装置，所述推动机构包括两个推动侧板、两个拨叉和两个推动底板，两个推动侧板上分别设置有滑动槽Ⅰ，两个拨叉上分别设置有推动弹簧安装柱，两个推动侧板、两个拨叉和两个拨叉均对称设置，两个推动底板分别固定连接在两个推动底板上，两个拨叉的外端分别滑动连接在两个推动侧板上分别设置的滑动槽Ⅰ内，两个推动弹簧安装柱上分别设置有压缩弹簧Ⅰ，压缩弹簧Ⅰ设置在拨叉和推动底板之间，两个拨叉的内端分别转动连接在侧齿上，两个推动侧板分别固定连接在传动支架上，两个长连杆的左端分别铰接在两个拨叉上。
作为本技术方案的进一步优化，本发明一种市政污泥处理用多梯度耦合脱水装置，所述耦合机构Ⅰ包括耦合支撑板和耦合支架Ⅰ，耦合支架Ⅰ包括耦合支架体、耦合体Ⅰ和出料口Ⅱ，耦合体Ⅰ的后端水平设置，耦合体Ⅰ的中端倾斜设置，耦合体Ⅰ的前端倾斜设置，出料口Ⅱ贯穿设置在耦合支架体的左端，耦合体Ⅰ固定连接在耦合支架体的左端，耦合支架体固定连接在耦合支撑板的上端，耦合体Ⅰ通过耦合机构Ⅱ耦合在脱水支架上。
作为本技术方案的进一步优化，本发明一种市政污泥处理用多梯度耦合脱水装置，所述耦合机构Ⅱ包括耦合装置、耦合支架Ⅱ和压缩弹簧Ⅱ，耦合装置包括滑动柱、耦合体Ⅱ和滑动底板，耦合体Ⅱ的前端倾斜设置，耦合体Ⅱ的中端倾斜设置，耦合体Ⅱ的后端水平设置，耦合体Ⅱ固定连接在滑动柱的上端，滑动底板固定连接在滑动柱的中端，耦合支架Ⅱ包括耦合底板、两个耦合侧板和两个滑动槽Ⅱ，耦合底板上设置有圆形通孔，两个耦合侧板分别固定连接在耦合底板的两端，两个滑动槽Ⅱ分别设置在两个耦合侧板上，滑动底板的两端分别滑动连接在两个滑动槽Ⅱ内，耦合体Ⅱ间隙配合在耦合槽内，滑动柱滑动连接在耦合底板上设置的圆形通孔内，压缩弹簧Ⅱ套装在滑动柱上，压缩弹簧Ⅱ设置在滑动底板和耦合底板之间，滑动底板的两端分别铰接在两个短连杆的上端，耦合体Ⅱ和耦合体Ⅰ耦合。
作为本技术方案的进一步优化，本发明一种市政污泥处理用多梯度耦合脱水装置，所述耦合脱水内壁上设置有多个小孔，小孔内均设置有过滤装置，耦合脱水内壁固定连接在耦合支架体内，耦合脱水内壁和耦合支架体形成水流通道Ⅱ。
本发明一种市政污泥处理用多梯度耦合脱水装置的有益效果为：
本发明一种市政污泥处理用多梯度耦合脱水装置，可以通过耦合机构Ⅱ将快速耦合机构Ⅰ快速安装在脱水支架上，用来增加脱水距离提升脱水效果;当耦合机构Ⅰ安装到脱水支架上时，本装置会进行自动调速，增加脱水机构的转动速度增加脱水效果;本装置可以进行梯度性脱水，可以面对不同程度的脱水要求。
