申请日2018.03.06
公开(公告)日2018.09.04
IPC分类号B01D36/04
摘要
本发明公开了一种水处理系统用新型除杂装置，包括壳体，在壳体内设有除杂腔，在壳体的顶部固定有出水管，在壳体的底部固定有进水管，在除杂腔内设有竖圆筒管体，在竖圆筒管体的内底端设有圆锥体，在竖圆筒管体的侧壁上均匀固定有导水孔，在除杂腔的中部固定有挡杂滤网，在圆锥体的表面均匀设有倒V形排杂槽，在竖圆筒管体的内壁上设有橡胶凸条，在壳体的底壁上固定有竖排杂管体，在竖排杂管体内设有十字形支架，在十字形支架的顶部固定有竖气缸，竖气缸的活塞轴与圆锥体的底壁中心固定连接。本发明的结构设置合理，提高了滤杂的效率和滤杂的效果，使用稳定性好，适用性强且实用性好。
权利要求书
1.一种水处理系统用新型除杂装置，包括壳体，在所述壳体内设有除杂腔，在所述壳体的顶部固定有出水管，在所述壳体的底部固定有进水管，其特征在于：在所述除杂腔内设有竖圆筒管体，所述出水管与所述竖圆筒管体相连通，在所述竖圆筒管体的内底端设有圆锥体，在所述竖圆筒管体的侧壁上均匀固定有导水孔，在所述除杂腔的中部固定有挡杂滤网，所述导水孔处于挡杂滤网的上方，在所述圆锥体的表面均匀设有倒V形排杂槽，在所述竖圆筒管体的内壁上设有橡胶凸条，在所述壳体的底壁上固定有竖排杂管体，所述竖排杂管体的顶端与竖圆筒管体的底部固定连接，在所述竖排杂管体内设有十字形支架，在所述十字形支架的顶部固定有竖气缸，所述竖气缸的活塞轴与所述圆锥体的底壁中心固定连接，所述圆锥体在所述竖气缸的作用下在竖圆筒管体内升降从而使竖圆筒管体所竖排杂管体相导通。
2.根据权利要求1所述的水处理系统用新型除杂装置，其特征在于：在所述竖排杂管体的外壁上均匀固定有挡杂倾斜板，在所述挡杂倾斜板的底面和顶面均固定有条形导杂凹槽。
3.根据权利要求2所述的水处理系统用新型除杂装置，其特征在于：在所述竖圆筒管体内设有滤板，在所述滤网上堆放有石子层，滤板处于导水孔的上方，所述石子层的石子直径大于滤板的滤孔直径。
4.根据权利要求3所述的水处理系统用新型除杂装置，其特征在于：在所述竖排杂管体的内壁上固定有竖向调节槽，所述十字形支架的端部通过工字形滑块设置在所述竖向调节槽内，在所述工字形滑块上固定有锁位螺杆，所述十字形支架在所述竖向调节槽内移动并通过锁位螺杆锁位固定。
5.根据权利要求4所述的水处理系统用新型除杂装置，其特征在于：所述圆锥体的底面直径大于竖圆筒管体的内径且小于竖排杂管体的内径。
6.根据权利要求5所述的水处理系统用新型除杂装置，其特征在于：在所述竖排杂管体的侧壁上固定有与所述竖气缸相连接的气源连接端子。
7.根据权利要求6所述的水处理系统用新型除杂装置，其特征在于：所述圆锥体为橡胶材料体。
说明书
水处理系统用新型除杂装置
技术领域
本发明属于水处理设备技术领域，具体涉及一种水处理系统用新型除杂装置。
背景技术
自来水是城市中常用的水来源，其会含有大量的固态杂质和污垢，传统的水处理中主要采用滤网来过滤水中的固态杂质和污垢，但是其只能除去较大体积的固态杂质和污垢，一些体积小于滤网的杂质仍然会通过，从而会影响除杂的效果，故而适用性和实用性受到限制。
发明内容
本发明的目的是提供一种结构设置合理且使用稳定性好的水处理系统用新型除杂装置。

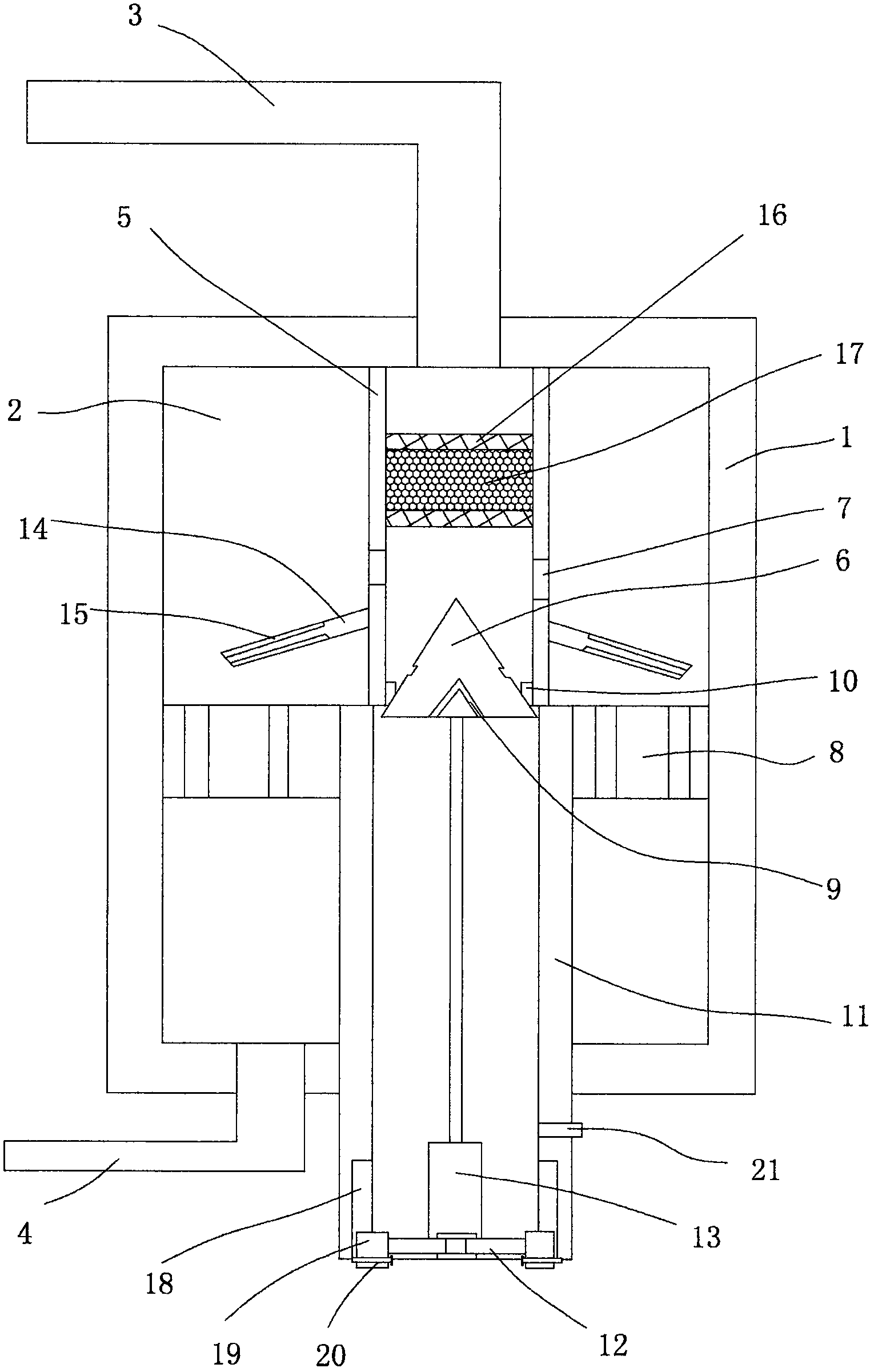

实现本发明目的的技术方案是一种水处理系统用新型除杂装置，包括壳体，在所述壳体内设有除杂腔，在所述壳体的顶部固定有出水管，在所述壳体的底部固定有进水管，在所述除杂腔内设有竖圆筒管体，所述出水管与所述竖圆筒管体相连通，在所述竖圆筒管体的内底端设有圆锥体，在所述竖圆筒管体的侧壁上均匀固定有导水孔，在所述除杂腔的中部固定有挡杂滤网，所述导水孔处于挡杂滤网的上方，在所述圆锥体的表面均匀设有倒V形排杂槽，在所述竖圆筒管体的内壁上设有橡胶凸条，在所述壳体的底壁上固定有竖排杂管体，所述竖排杂管体的顶端与竖圆筒管体的底部固定连接，在所述竖排杂管体内设有十字形支架，在所述十字形支架的顶部固定有竖气缸，所述竖气缸的活塞轴与所述圆锥体的底壁中心固定连接，所述圆锥体在所述竖气缸的作用下在竖圆筒管体内升降从而使竖圆筒管体所竖排杂管体相导通。
在所述竖排杂管体的外壁上均匀固定有挡杂倾斜板，在所述挡杂倾斜板的底面和顶面均固定有条形导杂凹槽。
在所述竖圆筒管体内设有滤板，在所述滤网上堆放有石子层，滤板处于导水孔的上方，所述石子层的石子直径大于滤板的滤孔直径。
在所述竖排杂管体的内壁上固定有竖向调节槽，所述十字形支架的端部通过工字形滑块设置在所述竖向调节槽内，在所述工字形滑块上固定有锁位螺杆，所述十字形支架在所述竖向调节槽内移动并通过锁位螺杆锁位固定。
所述圆锥体的底面直径大于竖圆筒管体的内径且小于竖排杂管体的内径。
在所述竖排杂管体的侧壁上固定有与所述竖气缸相连接的气源连接端子。
所述圆锥体为橡胶材料体。
本发明具有积极的效果：本发明的结构设置合理，其采用底部进水和顶部出水，可以使水中的杂质在重力作用下下沉，同时其设置有挡杂滤网，不但可以减缓杂质的上升速度，而且可以实现挡杂，从而有利于杂质下沉，并且设置竖圆筒管体和竖排杂管体，可以将处于竖圆筒管体内沉淀的杂质及时排出，不但提高了滤杂的效率，而且也可以提高滤杂的全面性，提高了滤杂的效果，使用稳定性好，适用性强且实用性好。
