申请日2018.03.14
公开(公告)日2018.11.16
IPC分类号C02F1/00; B01D29/52; B01D29/01; B01D29/90
摘要
本实用新型提出了用于工业环保的污水处理池，包括有多个过滤箱，污水处理溶液分多步进行过滤排出，提高了污水处理的整体效率。本实用新型的过滤箱沿侧壁的底部开设有过滤嘴，该过滤嘴的周边设有限位块，限位块上安装有卡块，其中，卡块内安装有开孔的过滤片。污水从过滤箱的过滤嘴上的过滤片上排出，过滤片的孔径较小，过滤效果较好。本实用新型的过滤箱设有多个，多个过滤箱分别工作来进行过滤，过滤的效率较高。
权利要求书

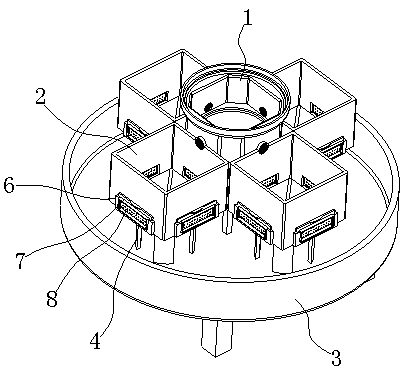

1.一种用于工业环保的污水处理池，该污水处理池安装在污水分液筒(1)的下方，其特征在于，所述污水处理池包括有多个过滤箱(2)和安装在过滤箱(2)下方的清水筒(3);所述过滤箱(2)的底部安装有过滤箱支架(4)，所述过滤箱支架(4)安装在清水筒(3)内;所述过滤箱(2)沿侧壁的底部开设有过滤嘴(5)，所述过滤箱(2)内污水可从过滤嘴(5)排向清水筒(3);所述过滤嘴(5)的周边设有限位块(6)，所述限位块(6)上安装有卡块(7)，所述卡块(7)内安装有开孔的过滤片(8)。
2.根据权利要求1所述的用于工业环保的污水处理池，其特征在于，所述过滤箱(2)的内侧底面设有呈弧形的凸起(9)。
3.根据权利要求1所述的用于工业环保的污水处理池，其特征在于，所述过滤箱(2)设有四个，分别沿圆周分布。
4.根据权利要求1所述的用于工业环保的污水处理池，其特征在于，所述过滤箱(2)上的过滤嘴(5)设有四个，分布位于过滤箱(2)侧壁的底部。
说明书
用于工业环保的污水处理池
技术领域
本实用新型涉及工业环保设备技术领域，尤其是用于工业环保的污水处理池。
背景技术
企业在发展的道路上也要求环境保护，工业污水 在排出之前要进行去污处理，工业污水中大多含有酸性或碱性溶液，污水在不经过处理就排出会造成河流污染，排放到田地里会造成土地破坏，污水的处理工作量较大，污水处理设备占地面积大，且污水处理设备的采购价格高，这也给中小型企业带来较大的生产压力。污水处理的过程基本都为收集、除污、过滤等工作，除污的过程是污水处理的核心工作，目前的除污过程的工作效率低下，对于企业有大量污水产生的情况需要多个污水处理装置来完成。为此，我们发明了一种除污效率较高的污水处理池，污水处理溶液分多步进行过滤排出，提高了污水处理的整体效率。
实用新型内容
本实用新型提出用于工业环保的污水处理池，包括有多个过滤箱，污水处理溶液分多步进行过滤排出，提高了污水处理的整体效率。
本实用新型的技术方案是这样实现的：用于工业环保的污水处理池，该污水处理池安装在污水分液筒的下方，所述污水处理池包括有多个过滤箱和安装在过滤箱下方的清水筒;所述过滤箱的底部安装有过滤箱支架，所述过滤箱支架安装在清水筒内;所述过滤箱沿侧壁的底部开设有过滤嘴，所述过滤箱内污水可从过滤嘴排向清水筒;所述过滤嘴的周边设有限位块，所述限位块上安装有卡块，所述卡块内安装有开孔的过滤片。
进一步的有，所述过滤箱的内侧底面设有呈弧形的凸起。
进一步的有，所述过滤箱设有四个，分别沿圆周分布。
进一步的有，所述过滤箱上的过滤嘴设有四个，分布位于过滤箱侧壁的底部。
采用了上述技术方案，本实用新型的有益效果为：
本实用新型的过滤箱沿侧壁的底部开设有过滤嘴，该过滤嘴的周边设有限位块，限位块上安装有卡块，其中，卡块内安装有开孔的过滤片。污水从过滤箱的过滤嘴上的过滤片上排出，过滤片的孔径较小，过滤效果较好。本实用新型的过滤箱设有多个，多个过滤箱分别工作来进行过滤，过滤的效率较高。
