申请日2018.03.16
公开(公告)日2018.11.13
IPC分类号B01D29/56; B01D29/03; B01D29/90
摘要
本实用新型公开了一种多功能用的污水处理池，包括处理池、进水口、支架、电源、水箱、内槽、滤板、送水管、循环水泵、内管、手动阀、内接管、抽水管、外接管和活动塞。本实用新型的有益效果是：通过在处理池内部设置阶梯状的内槽，内槽内部安装若干个滤板，使得污水在进入处理池内部时能够被层层过滤，从而有效提升过滤效果，并且在内槽底部外壁上安装一根与循环水泵相连接的抽水管，利用循环水泵将内槽内部过滤后的水抽回内槽顶部，继续在内槽内部进行过滤处理，从而形成污水循环过滤的动作，确保过滤效果。通过在循环水泵内部的内管底部一侧外壁上设置内接管，内接管与抽水管相连接，在内管底部另一侧外壁上设置外接管。
权利要求书

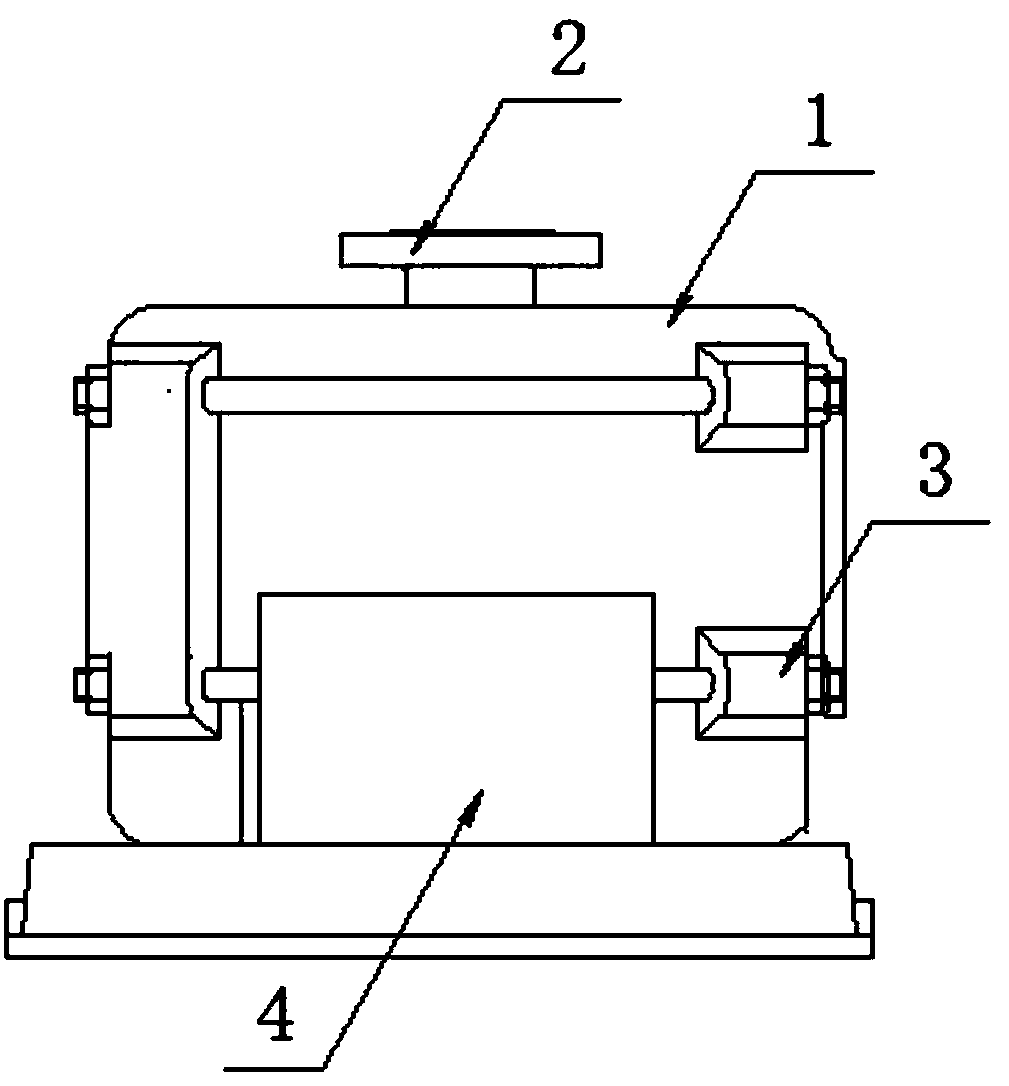

1.一种多功能用的污水处理池，包括处理池(1)和循环水泵(9)，其特征在于：所述处理池(1)一侧外壁上安装电源(4)，所述电源(4)与所述处理池(1)之间安装支架(3)，所述处理池(1)另一侧外壁上安装水箱(5)，处理池(1)顶部设置进水口(2)，且所述处理池(1)内部设置内槽(6)，所述内槽(6)内部安装若干个滤板(7)，且所述内槽(6)一侧安装循环水泵(9);
所述循环水泵(9)内部安装内管(10)，所述内管(10)顶部一侧连接送水管(8)，所述送水管(8)一端与所述内槽(6)内部最顶部的滤板(7)相连接，所述内管(10)底部一侧外壁上安装内接管(12)，所述内接管(12)上连接一根导入所述内槽(6)底部的抽水管(13)，所述内管(10)底部另一侧外壁上安装外接管(14)，所述外接管(14)与所述水箱(5)相连接，所述内接管(12)与所述外接管(14)之间安装手动阀(11)，所述手动阀(11)连接安装在所述内管(10)内部的活动塞(15)。
2.根据权利要求1所述的一种多功能用的污水处理池，其特征在于：所述电源(4)通过导线与循环水泵(9)之间呈电性连接。
3.根据权利要求1所述的一种多功能用的污水处理池，其特征在于：所述内槽(6)内部呈阶梯状结构，且内槽(6)内部的滤板(7)规格与内槽(6)相适配。
4.根据权利要求1所述的一种多功能用的污水处理池，其特征在于：所述内槽(6)内部的滤板(7)上的滤孔从上往下依次减小。
5.根据权利要求1所述的一种多功能用的污水处理池，其特征在于：所述内管(10)与内接管(12)、外接管(14)三者之间构成三通管状结构。
6.根据权利要求1所述的一种多功能用的污水处理池，其特征在于：所述活动塞(15)通过手动阀(11)与内管(10)内壁之间呈活动连接，且活动塞(15)的规格与内管(10)内径相适配。
说明书
一种多功能用的污水处理池
技术领域
本实用新型涉及一种污水处理池，具体为一种多功能用的污水处理池，属于污水处理领域。
背景技术
污水处理池是一种针对生产、生活污水的过滤、消毒实现再利用的水池，污水处理池能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
但是，现有的污水处理池存在处理效果较差，速度较慢，效率较低的缺点，并且污水处理池本身功能较为单一，其内部也需要配备多个水泵，分别用于抽水、送水、换水，使用成本较高。
实用新型内容
本实用新型的目的就在于为了解决上述现有的污水处理池存在处理效果较差，速度较慢，效率较低的缺点，并且污水处理池本身功能较为单一，其内部也需要配备多个水泵，分别用于抽水、送水、换水，使用成本较高的问题而提供一种多功能用的污水处理池。
本实用新型通过以下技术方案来实现上述目的，一种多功能用的污水处理池，包括处理池和循环水泵，所述处理池一侧外壁上安装电源，所述电源与所述处理池之间安装支架，所述处理池另一侧外壁上安装水箱，处理池顶部设置进水口，且所述处理池内部设置内槽，所述内槽内部安装若干个滤板，且所述内槽一侧安装循环水泵;所述循环水泵内部安装内管，所述内管顶部一侧连接送水管，所述送水管一端与所述内槽内部最顶部的滤板相连接，所述内管底部一侧外壁上安装内接管，所述内接管上连接一根导入所述内槽底部的抽水管，所述内管底部另一侧外壁上安装外接管，所述外接管与所述水箱相连接，所述内接管与所述外接管之间安装手动阀，所述手动阀连接安装在所述内管内部的活动塞。
优选的，所述电源通过导线与循环水泵之间呈电性连接。
优选的，所述内槽内部呈阶梯状结构，且内槽内部的滤板规格与内槽相适配。
优选的，所述内槽内部的滤板上的滤孔从上往下依次减小。
优选的，所述内管与内接管、外接管三者之间构成三通管状结构。
优选的，所述活动塞通过手动阀与内管内壁之间呈活动连接，且活动塞的规格与内管内径相适配。
与现有技术相比，本实用新型的有益效果是：
1、通过在处理池内部设置阶梯状的内槽，内槽内部安装若干个滤板，使得污水在进入处理池内部时能够被层层过滤，从而有效提升过滤效果，并且在内槽底部外壁上安装一根与循环水泵相连接的抽水管，利用循环水泵将内槽内部过滤后的水抽回内槽顶部，继续在内槽内部进行过滤处理，从而形成污水循环过滤的动作，确保过滤效果。
2、通过在循环水泵内部的内管底部一侧外壁上设置内接管，内接管与抽水管相连接，在内管底部另一侧外壁上设置外接管，外接管与处理池外壁上的水箱相连接，内接管、外接管以及内管三者之间构成三通管状结构，并且在外接管与内接管之间安装手动阀，而手动阀连接一根安装在管道内部的活动塞，活动塞的规格与管道内径相适配，使得在拧动手动阀调整活动塞堵塞外接管时，循环水泵能够实现将处理池内部的水循环过滤的功能;在拧动手动阀堵塞内管时，循环水泵能够实现将处理池内部过滤完成的水抽出并排向水箱内部储存的功能;当拧动手动阀堵塞内接管时，在水箱内部送入干净的水，循环水泵能够实现往处理池内部送入干净的水冲刷清洁处理池的功能，一个循环水泵能够实现三种功能，使得整个处理池具有多功能的特性。
