公开(公告)日2018.11.09
IPC分类号C02F9/14
摘要

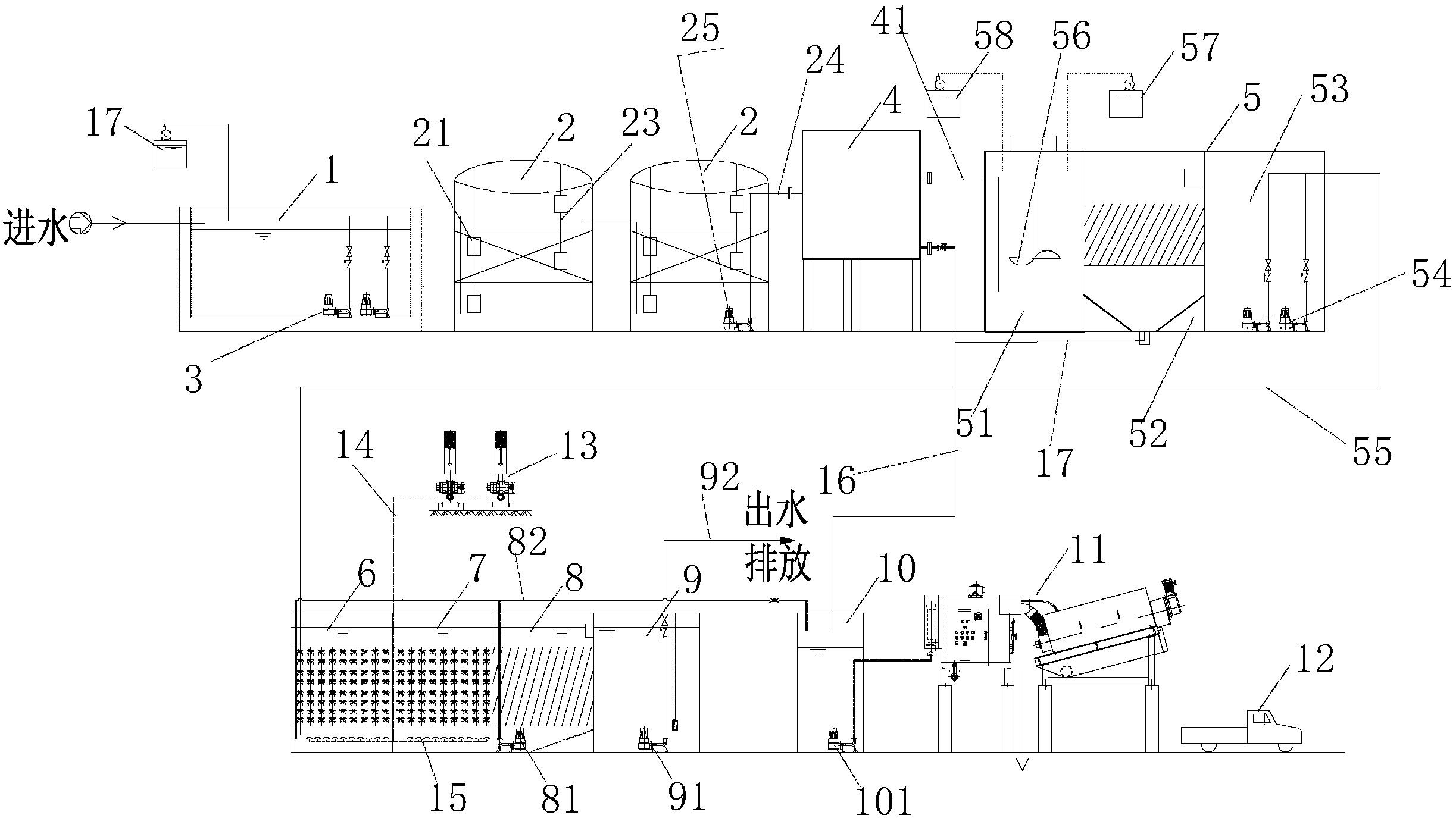

本实用新型公开一种化工废水处理达标排放系统，包括按废水处理流向布置的调节池、两串接的铁碳微电解装置、电子絮凝反应器、混凝沉淀池、厌氧池、好氧池、沉淀池、清水池，所述调节池的水出口连接一个铁碳微电解装置的水入口，另一铁碳微电解装置的水出口连接电子絮凝反应器的水入口，所述电子絮凝反应器水出口连接混凝沉淀池的水入口，混凝沉淀池的水出口连接到厌氧池，厌氧池、好氧池、沉淀池与清水池由一个池体在内部隔开后形成，沉淀池通过污泥管线与污泥浓缩池连接。本实用新型通过调节池+铁碳微电解+铁碳微电解+电子絮凝反应器+混凝沉淀池+厌氧池+好氧池+沉淀池组合工艺对目标废水进行处理，可以使废水处理达到合格的排放标准。
权利要求书
1.一种化工废水处理达标排放系统，其特征在于，包括按废水处理流向布置的调节池、两个串接的铁碳微电解装置、电子絮凝反应器、混凝沉淀池、厌氧池、好氧池、沉淀池、清水池，所述调节池的水出口连接一个铁碳微电解装置的水入口，另一个铁碳微电解装置的水出口连接电子絮凝反应器的水入口，所述电子絮凝反应器水出口连接所述混凝沉淀池的水入口，所述混凝沉淀池的水出口连接到厌氧池，所述厌氧池、好氧池、沉淀池与清水池由一个池体在内部隔开后形成，所述沉淀池通过污泥管线与污泥浓缩池连接。
2.根据权利要求1所述的化工废水处理达标排放系统，其特征在于，所述电子絮凝反应器的排泥口以及所述混凝沉淀池的排泥口通过排泥管线与污泥浓缩池连接。
3.根据权利要求1所述的化工废水处理达标排放系统，其特征在于，所述厌氧池、好氧池的池底部有曝气装置，所述曝气装置通过曝气管连接风机。
4.根据权利要求1所述的化工废水处理达标排放系统，其特征在于，所述清水池内有清水泵，所述污泥浓缩池中有污泥泵，所述调节池中有废水泵。
5.根据权利要求1所述的化工废水处理达标排放系统，其特征在于，所述调节池连接第一碱液加药装置，所述混凝沉淀池连接第二碱液加药装置及PAM加药装置。
6.根据权利要求1所述的化工废水处理达标排放系统，其特征在于，所述混凝沉淀池的内部包括搅拌池部、沉淀池部以及上清水池部，通过池体内部的隔板相隔开形成。
说明书
一种化工废水处理达标排放系统
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种化工废水处理达标排放系统。
背景技术
化工企业污水处理项目不直接产生经济效益，但企业污水处理的实施将对区域水环境保护有着深远的影响，更好地协调社会经济发展与环境保护目标之间的关系，另外好的环境在提升工业产品质量和市场竞争力方面也有促进作用。
对于生产2,6-二氯苯腈、6-氯-2-硝基甲苯、3-氯-2-甲基苯胺和2，6-二氟苯甲腈的化工企业而言，在生产过程中会产生COD、SS以及氨氮等浓度较高的废水，如何处理这些废水，达到排放合格的标准，成为企业必须要解决的问题。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种化工废水处理达标排放系统。
为实现本实用新型的目的所采用的技术方案是：
一种化工废水处理达标排放系统，包括按废水处理流向布置的调节池、两个串接的铁碳微电解装置、电子絮凝反应器、混凝沉淀池、厌氧池、好氧池、沉淀池、清水池，所述调节池的水出口连接一个铁碳微电解装置的水入口，另一个铁碳微电解装置的水出口连接电子絮凝反应器的水入口，所述电子絮凝反应器水出口连接所述混凝沉淀池的水入口，所述混凝沉淀池的水出口连接到厌氧池，所述厌氧池、好氧池、沉淀池与清水池由一个池体在内部隔开后形成，所述沉淀池通过污泥管线与污泥浓缩池连接。
所述电子絮凝反应器的排泥口以及所述混凝沉淀池的排泥口通过排泥管线与污泥浓缩池连接。
所述厌氧池、好氧池的池底部有曝气装置，所述曝气装置通过曝气管连接风机。
所述清水池内有清水泵，所述污泥浓缩池中有污泥泵，所述调节池中有废水泵。
所述调节池连接第一碱液加药装置，所述混凝沉淀池连接第二碱液加药装置及PAM加药装置。
所述混凝沉淀池的内部包括搅拌池部、沉淀池部以及上清水池部，通过池体内部的隔板相隔开形成。
本实用新型化工废水处理达标排放系统，通过调节池+铁碳微电解+铁碳微电解+电子絮凝反应器+混凝沉淀池+厌氧池+好氧池+沉淀池组合工艺对目标废水进行处理，可以使废水处理达到合格的排放标准。
