申请日2018.03.16
公开(公告)日2018.11.09
IPC分类号C02F9/14
摘要
本实用新型公开一种矿区生活污水处理装置，包括格栅井、调节池、水解酸化池、接触氧化池、MBR膜反应池、污泥池、反洗水池以及消毒池;调节池、水解酸化池、接触氧化池、MBR膜反应池、污泥池、反洗水池以及消毒池按顺序布置，在一池体内用隔段相隔开而形成;还包括有精密过滤器及自吸泵，自吸泵用于将MBR膜反应池内的上清水泵送到所述反洗水池，精密过滤器用于将所述反洗水池中的水过滤后送到MBR膜反应池中的膜分离设备中进行反洗作业。本实用新型矿区生活污水处理装置处理后废水能达到《城镇污水处理厂污染物排放标准》(GB18918‑2002)一级A标准。
权利要求书
1.一种矿区生活污水处理装置，其特征在于，包括格栅井、调节池、水解酸化池、接触氧化池、MBR膜反应池、污泥池、反洗水池以及消毒池;所述格栅井设在调节池内上部一侧，所述调节池、水解酸化池、接触氧化池、MBR膜反应池、污泥池、反洗水池以及消毒池按顺序布置，通过在一个池体内用隔段相隔开而形成;所述接触氧化池以及MBR膜反应池的池底有微孔曝气装置，所述微孔曝气装置通过曝气管线连接互为备用的两个风机，所述消毒池连接用于添加次氯酸纳的加药装置，还包括有精密过滤器及自吸泵，所述自吸泵用于将所述MBR膜反应池内的上清水泵送到所述反洗水池，所述精密过滤器用于将所述反洗水池中的水过滤后送到MBR膜反应池中的膜分离设备中进行反洗作业。
2.根据权利要求1所述的矿区生活污水处理装置，其特征在于，所述MBR膜反应池通过污泥管线连接到污泥池及水解酸化池。
3.根据权利要求1所述的矿区生活污水处理装置，其特征在于，所述调节池中有废水输送管线，所述废水输送管线伸入到所述水解酸化池的底部，与池底部的水下布水器连接。
4.根据权利要求1所述的矿区生活污水处理装置，其特征在于，所述格栅井内有格栅。
说明书
一种矿区生活污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种矿区生活污水处理装置。
背景技术
随着工业、企业迅速发展，矿区的生活污水处理问题也凸显出来。矿区生活污水主要来源是矿区员工日常生活产生的废水、职工食堂和浴室等，废水相对具有水量小、氨氮含量高、细菌病原体含量多、成分相对复杂、波峰水量大等特点，直接排放严重污染水环境和产生恶臭气体，严重影响空气环境，对生态环境造成重大危害，为保护环境，节约水资源，污水设施进水为员工日常生活含职工食堂产生的废水，浊度大、氨氮含量高等，因此，开发一种生活污水处理装置，以处理矿区生活污水，具有重要的意义。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种矿区生活污水处理装置。
为实现本实用新型的目的所采用的技术方案是：

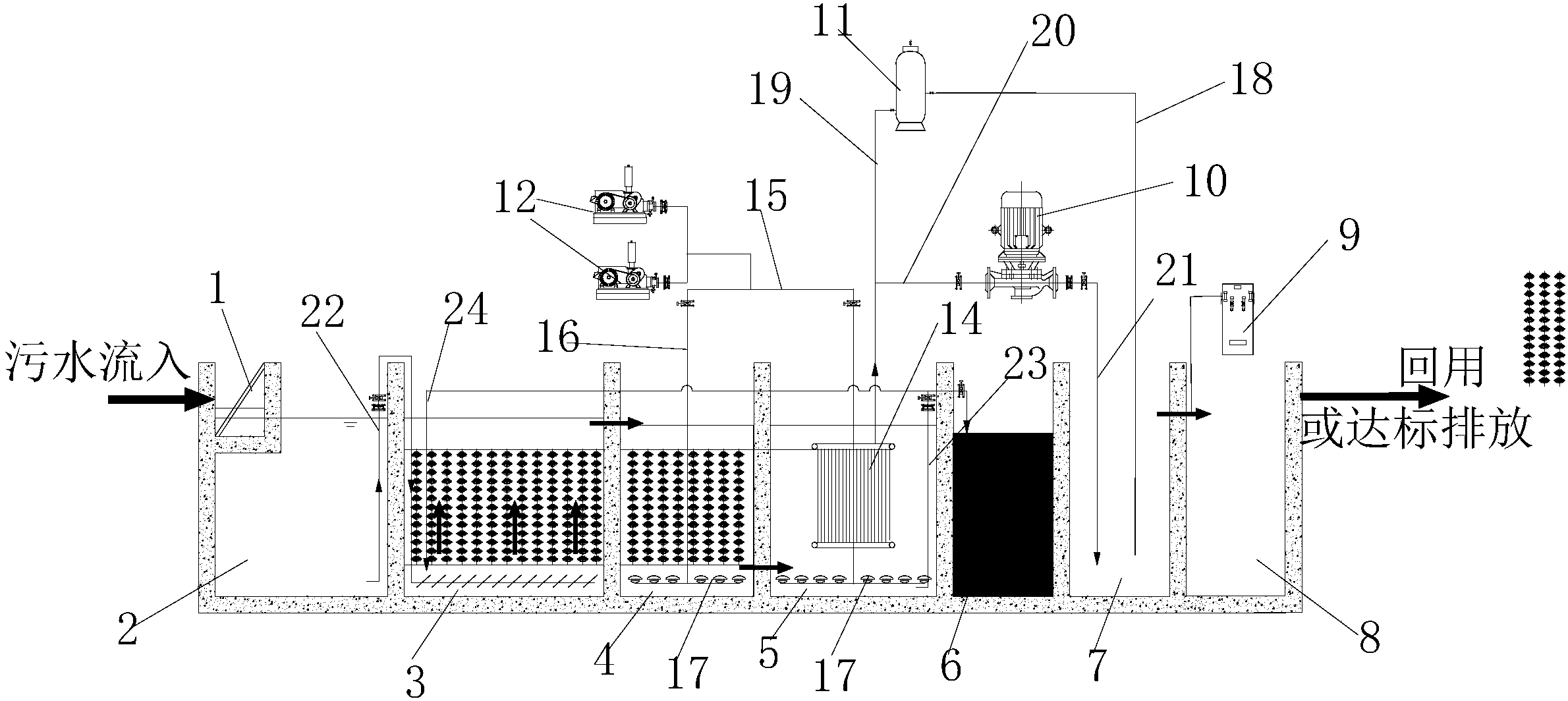

一种矿区生活污水处理装置，包括格栅井、调节池、水解酸化池、接触氧化池、MBR膜反应池、污泥池、反洗水池以及消毒池;所述格栅井设在调节池内上部一侧，所述调节池、水解酸化池、接触氧化池、MBR膜反应池、污泥池、反洗水池以及消毒池按顺序布置，通过在一个池体内用隔段相隔开而形成;所述接触氧化池以及MBR膜反应池的池底有微孔曝气装置，所述微孔曝气装置通过曝气管线连接互为备用的两个风机，所述消毒池连接用于添加次氯酸纳的加药装置，还包括有精密过滤器及自吸泵，所述自吸泵用于将所述MBR膜反应池内的上清水泵送到所述反洗水池，所述精密过滤器用于将所述反洗水池中的水过滤后送到MBR膜反应池中的膜分离设备中进行反洗作业。
所述MBR膜反应池通过污泥管线连接到污泥池及水解酸化池。
所述调节池中有废水输送管线，所述废水输送管线伸入到所述水解酸化池的底部，与池底部的水下布水器连接。
所述格栅井内有格栅。
本实用新型矿区生活污水处理装置，采用粗过滤+水解酸化+接触氧化+MBR膜反应+消毒进行处理后达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准。
