申请日2018.03.16
公开(公告)日2018.11.09
IPC分类号B01D29/11; B01D29/56
摘要
本实用新型涉及污水处理机械设备领域，提供了一种自吸泵过滤装置以及除钒水处理设备。该自吸泵过滤装置包括自吸泵体以及安装于自吸泵体外侧的过滤组件，过滤组件包括过滤筒、过滤顶盖和过滤底盖，过滤筒的两端分别与过滤顶盖以及过滤底盖连接，自吸泵体从过滤底盖伸入过滤筒内。其通过在自吸泵体的外侧安装过滤组件对进入自吸泵体的含钒污水进行过滤，能够有效避免含钒污水中的杂质或颗粒堵塞自吸泵体。其能够避免对含钒废水进行过滤时，堵塞自吸泵，过滤效果佳，有利于保障抽水过程的顺利进行。此外，该除钒水处理设备包括上述自吸泵过滤装置。其能够快速有效的对含钒废水进行处理，处理效率高，效果理想。
权利要求书
1.一种自吸泵过滤装置，其特征在于，其包括自吸泵体以及安装于所述自吸泵体外侧的过滤组件，所述过滤组件包括过滤筒、过滤顶盖和过滤底盖，所述过滤筒的两端分别与所述过滤顶盖以及所述过滤底盖连接，所述自吸泵体从所述过滤底盖伸入所述过滤筒内。
2.根据权利要求1所述的自吸泵过滤装置，其特征在于，所述过滤筒包括内筒和外筒，所述外筒套设于所述内筒外，所述外筒设置有第一过滤孔，所述内筒设置有第二过滤孔，所述第一过滤孔的孔径大于所述第二过滤孔的孔径。
3.根据权利要求1所述的自吸泵过滤装置，其特征在于，所述过滤底盖包括第一底板、第二底板以及供所述自吸泵体伸入的安装孔，所述第一底板和所述第二底板可拆卸连接且用于围成供所述安装孔，所述第一底板和所述第二底板均与所述过滤筒铰接。
4.根据权利要求3所述的自吸泵过滤装置，其特征在于，所述第一底板的内侧和所述第二底板的内侧均设置有凹槽以及容纳于所述凹槽内的密封件。
5.根据权利要求1所述的自吸泵过滤装置，其特征在于，所述过滤顶盖与所述过滤筒可拆卸连接。
6.根据权利要求1所述的自吸泵过滤装置，其特征在于，所述过滤筒的侧壁设置有多个加强件，所述加强件的两端分别与所述过滤顶盖和所述过滤底盖连接。
7.根据权利要求1所述的自吸泵过滤装置，其特征在于，所述自吸泵过滤装置还包括支架，所述支架包括安装环以及安装立柱，所述安装环连接至所述安装立柱的顶部，所述过滤组件套设于所述安装环内。
8.根据权利要求7所述的自吸泵过滤装置，其特征在于，所述安装环包括第一环片和第二环片，所述第一环片的一端与所述第二环片的一端铰接，所述第一环片的另一端与所述第二环片的另一端可拆卸连接。
9.根据权利要求1所述的自吸泵过滤装置，其特征在于，所述自吸泵体包括插入管以及泵管，所述插入管的一端插入所述过滤底盖且伸入所述过滤筒，所述插入管的另一端与所述泵管通过法兰可拆卸连接。
10.一种除钒水处理设备，其特征在于，其包括如权利要求1-9任一项所述的自吸泵过滤装置。
说明书
自吸泵过滤装置以及除钒水处理设备
技术领域
本实用新型涉及污水处理机械设备领域，具体而言，涉及一种自吸泵过滤装置以及除钒水处理设备。
背景技术
含钒废水的处理包括钒铬处理、铵盐及钠盐回收及废水循环利用三个方面，现阶段除钒铬技术比较成熟，铵盐及钠盐的回收采用多效蒸发技术，不仅仅能耗高，所得复盐难外售或再次分离，冷凝水残余氨回用效果差，并且含钒废水含有大量杂质，在含钒废水处理过程中，对含钒废水进行过滤时，水处理工序除钒待过滤池自吸泵易堵塞，从而影响抽水流量及影响生产。
实用新型内容
本实用新型的目的，例如包括提供一种自吸泵过滤装置，其能够避免对含钒废水进行过滤时，堵塞自吸泵，有利于保障抽水过程的顺利进行。
本实用新型的目的还包括提供一种除钒水处理设备，其能够快速有效的对含钒废水进行处理，处理效率高，效果理想。
为实现上述至少一个目的，本实用新型的实施例采用以下技术方案：

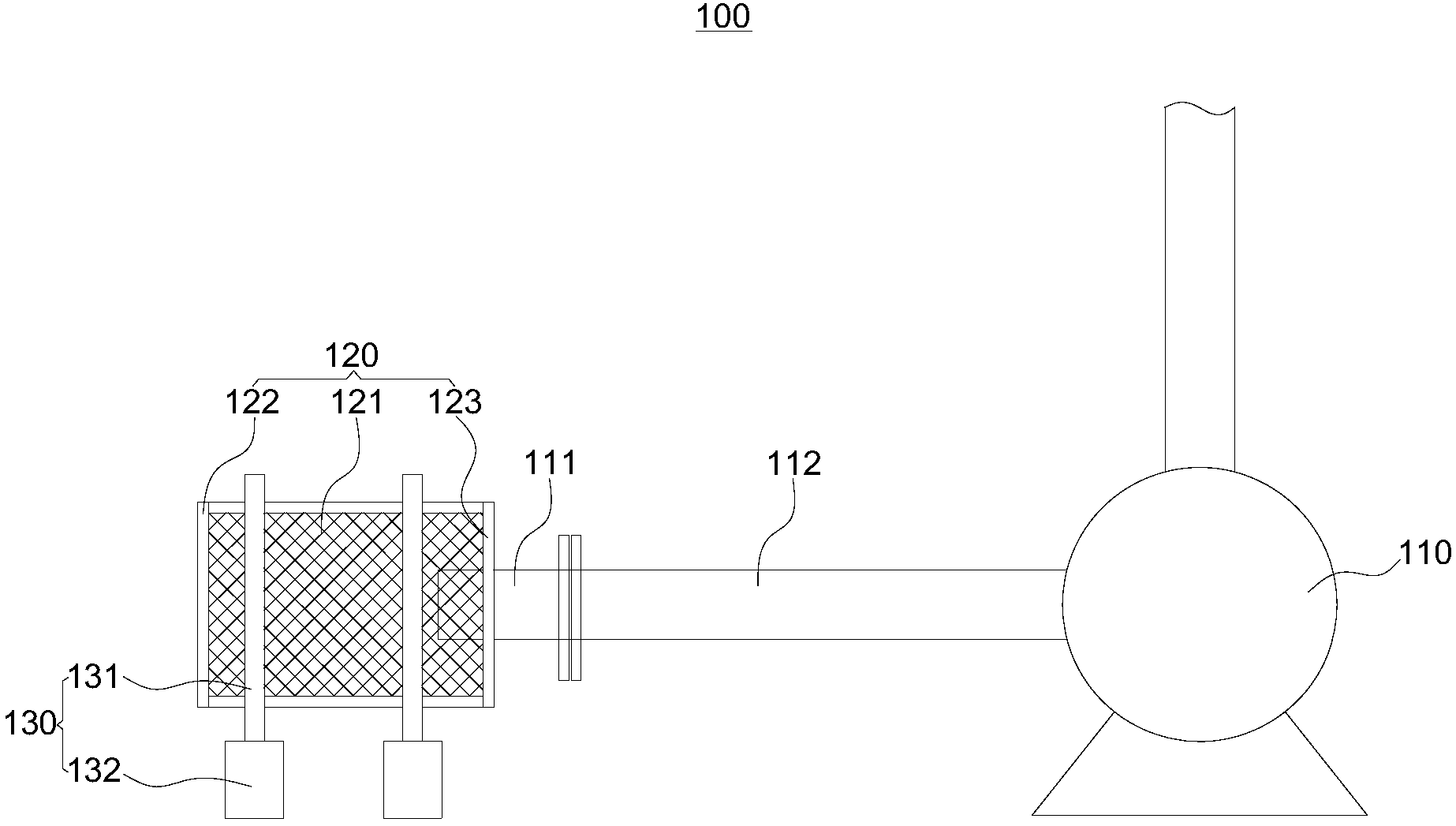

一种自吸泵过滤装置，其包括自吸泵体以及安装于自吸泵体外侧的过滤组件，过滤组件包括过滤筒、过滤顶盖和过滤底盖，过滤筒的两端分别与过滤顶盖以及过滤底盖连接，自吸泵体从过滤底盖伸入过滤筒内。
可选地，在本实用新型的优选实施例中，上述自吸泵过滤装置的过滤筒包括内筒和外筒，外筒套设于内筒外，外筒设置有第一过滤孔，内筒设置有第二过滤孔，第一过滤孔的孔径大于第二过滤孔的孔径。
可选地，在本实用新型的优选实施例中，上述自吸泵过滤装置的过滤底盖包括第一底板、第二底板以及供自吸泵体伸入的安装孔，第一底板和第二底板可拆卸连接且用于围成供安装孔，第一底板和第二底板均与过滤筒铰接。
可选地，在本实用新型的优选实施例中，上述自吸泵过滤装置的第一底板的内侧和第二底板的内侧均设置有凹槽以及容纳于凹槽内的密封件。
可选地，在本实用新型的优选实施例中，上述自吸泵过滤装置的过滤顶盖与过滤筒可拆卸连接。
可选地，在本实用新型的优选实施例中，上述自吸泵过滤装置的过滤筒的侧壁设置有多个加强件，加强件的两端分别与过滤顶盖和过滤底盖连接。
可选地，在本实用新型的优选实施例中，上述自吸泵过滤装置还包括支架，支架包括安装环以及安装立柱，安装环连接至安装立柱的顶部，过滤组件套设于安装环内。
可选地，在本实用新型的优选实施例中，上述自吸泵过滤装置的安装环包括第一环片和第二环片，第一环片的一端与第二环片的一端铰接，第一环片的另一端与第二环片的另一端可拆卸连接。
可选地，在本实用新型的优选实施例中，上述自吸泵过滤装置的自吸泵体包括插入管以及泵管，插入管的一端插入过滤底盖且伸入过滤筒，插入管的另一端与泵管通过法兰可拆卸连接。
一种除钒水处理设备，其包括上述自吸泵过滤装置。
本实用新型实施例的有益效果例如包括：
本实用新型提供的自吸泵过滤装置通过在自吸泵体的外侧安装过滤组件对进入自吸泵体的含钒污水进行过滤，能够有效避免含钒污水中的杂质或颗粒堵塞自吸泵体。本实施例中的过滤组件包括过滤筒、过滤顶盖和过滤底盖，通过将自吸泵体的插入过滤底盖并使其伸入过滤筒，自吸泵体和过滤底盖一般情况下不会轻易打开，避免长期拆装造成自吸泵体与过滤底盖之间的密封不严密。其能够避免对含钒废水进行过滤时，堵塞自吸泵，过滤效果佳，有利于保障抽水过程的顺利进行。
此外，本实用新型实施例提供的除钒水处理设备，其包括上述自吸泵过滤装置。其能够快速有效的对含钒废水进行处理，处理效率高，效果理想。
