申请日2018.03.04
公开(公告)日2018.11.02
IPC分类号C02F1/00; B01D36/02
摘要
本实用新型公开了一种往复式污水处理装置，涉及污水处理设备领域，主要包括箱体，箱体的中部通过竖直设置的分隔组件形成至少两个处理腔，最左侧的处理腔设有进水口，最右侧的处理腔设有出水口，分隔组件包括竖直设置的左隔板和右隔板，左隔板和右隔板上局部设有若干通水孔，左隔板和右隔板之间竖直设有挤压板，挤压板上也设有若干通水孔，挤压板通过气缸带动左右往复移动，最左侧的处理腔内设有水位感应器，水位感应器与气缸构成控制回路，挤压板的两侧分别固定有吸水海绵和过滤海绵，吸水海绵的左侧还竖直固定有止回板，止回板上均布有若干滤孔，滤孔与左隔板的通水孔错开设置，左隔板的下端部设有连通两侧淤泥通口。
权利要求书
1.往复式污水处理装置，包括箱体，箱体的中部通过竖直设置的分隔组件形成至少两个处理腔，最左侧的处理腔设有进水口，最右侧的处理腔设有出水口，所述分隔组件包括竖直设置的左隔板和右隔板，所述左隔板和所述右隔板上局部设有若干通水孔，所述左隔板和右隔板之间竖直设有挤压板，挤压板上也设有若干通水孔，所述挤压板通过气缸带动左右往复移动，最左侧的处理腔内设有水位感应器，水位感应器与所述气缸构成控制回路，即当水位感应器感应到指定水位时，气缸开始往复工作，反之气缸停止工作，其特征在于，所述挤压板的两侧分别固定有吸水海绵和过滤海绵，所述吸水海绵的左侧还竖直固定有止回板，所述止回板上均布有若干滤孔，所述滤孔与所述左隔板的通水孔错开设置，所述左隔板的下端部设有连通两侧淤泥通口。
2.根据权利要求1所述的往复式污水处理装置，其特征在于：所述左隔板的上的通水孔自下向上口径逐渐变大。
3.根据权利要求1所述的往复式污水处理装置，其特征在于：所述止回板的做表面设有橡胶层。
4.根据权利要求1所述的往复式污水处理装置，其特征在于：所述右隔板上的通水孔自下向上口径逐渐变小。
说明书
往复式污水处理装置
技术领域
本实用新型涉及一种往复式污水处理装置，主要涉及污水处理领域。
背景技术
在公开号为CN 107243182 A的专利文献中公布了以后总污水处理设备，该设备包括由分隔组件分隔的至少两个处理腔，分隔组件包括前后隔板，前后隔板上设有大小不同的通水孔，前后搁板之间滑动配合有气缸驱动的挤压板，挤压板的两侧设有过滤海绵，工作的时候通过气缸带动挤压板左右移动，进而挤压释放海绵，进而将将其中一个处理腔的污水挤压过滤到另一个处理腔内。该方案在实际使用的过程中存在效率不高的问题，因为该方案将污水从一个处理腔挤压到另一个处理腔的动力来源是前后隔板上的大小不同的通水孔，仅仅通过大小不同的通水孔动力十分有限，很有可能在挤压板向做移动的时候，将海绵内的水有重新挤压到左侧的处理腔内，或者将未处理好的污水挤压到右侧的处理腔内，同时在挤压的过程中将会有大量的污泥进入到海绵和左隔板之间，这些污泥在沉积的过程中对设备将会产生致命的影响。
实用新型内容
针对以上现有技术的不足，本实用新型提出一种高效过滤，使用寿命长的往复式污水处理装置。

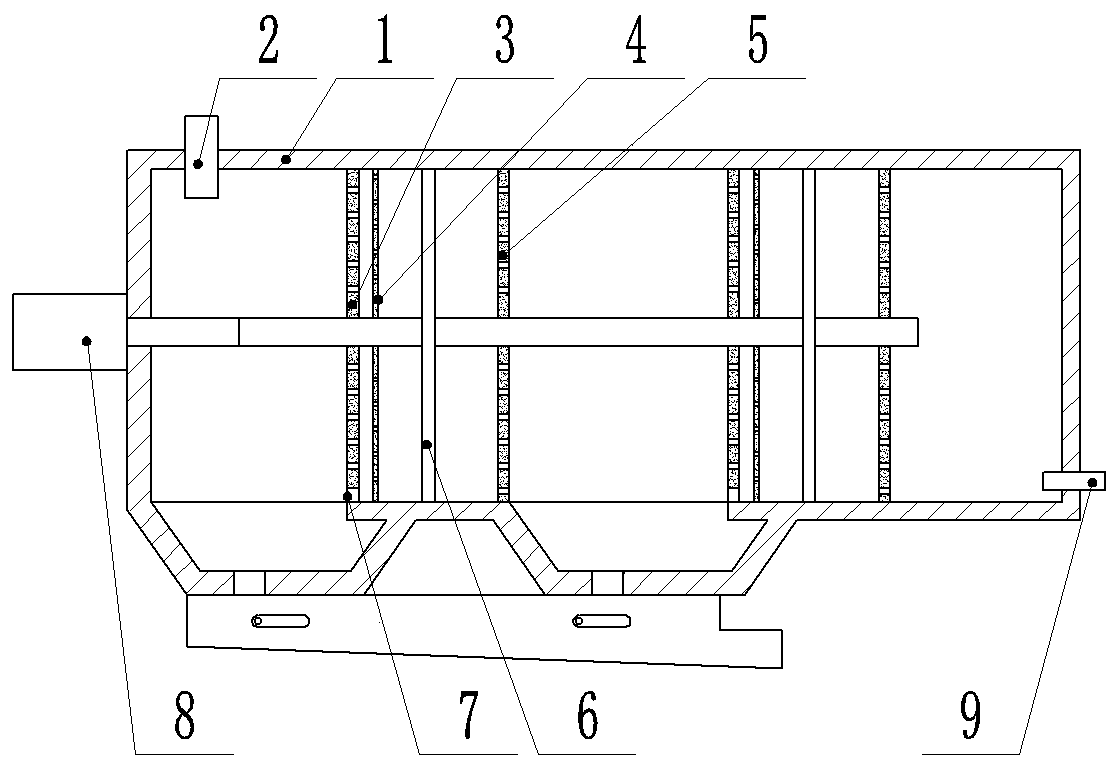

为达到上述目的，本实用新型的技术方案是：包括箱体，箱体的中部通过竖直设置的分隔组件形成至少两个处理腔，最左侧的处理腔设有进水口，最右侧的处理腔设有出水口，所述分隔组件包括竖直设置的左隔板和右隔板，所述左隔板和所述右隔板上局部设有若干通水孔，所述左隔板和右隔板之间竖直设有挤压板，挤压板上也设有若干通水孔，所述挤压板通过气缸带动左右往复移动，最左侧的处理腔内设有水位感应器，水位感应器与所述气缸构成控制回路，即当水位感应器感应到指定水位时，气缸开始往复工作，反之气缸停止工作，所述挤压板的两侧分别固定有吸水海绵和过滤海绵，所述吸水海绵的左侧还竖直固定有止回板，所述止回板上均布有若干滤孔，所述滤孔与所述左隔板的通水孔错开设置，所述左隔板的下端部设有连通两侧淤泥通口。
本实用新型的技术原理如下：挤压板通过气缸左右往复移动，移动的过程中将对吸水海绵和过滤海绵进行挤压释放，进而将吸水海绵和过滤海绵内的污水吸收和释放，当挤压板向左运动的时候挤压板对吸水海绵挤压，对应的过滤海绵得到释放，同时由于吸水海绵的左侧设有止回板，止回板设有于左隔板上的通水孔错开的滤孔，因此止回板于左隔板接触的时候，吸水海绵上的污水不会流回到左侧的处理腔，而是直接流到过滤海绵，过滤海绵内的污水吸收量过多的时候，污水就会流向右侧的处理腔内，以此往复，进而将污水全部从左过滤到右侧。当止回板与左隔板之间积淀有淤泥的时候，由于在左隔板的下端部设有淤泥通口，因此当气缸带动挤压板使得止回板向左于左隔板接触的过程中，在止回板与左隔板之间的淤泥将被从左隔板下端部的淤泥通口排出。
本实用新型的有益效果如下：由于止回板的设置，污水从左侧转移到右侧的处理腔的速度将更加快速，污水的处理效率也将更加高效;由于在左隔板的下端部设有淤泥通口，因此止回板与左隔板不会沉积淤泥，可以显著的提高设备的使用寿命。
进一步，所述左隔板的上的通水孔自下向上口径逐渐变大，因此相对来水上部分比下部分的水更加容易通过左隔板，避免在左侧的处理腔中的淤泥大量通过左隔板。
进一步，所述止回板的做表面设有橡胶层，橡胶层对止回板于左隔板接触后的密封性有较大的提高。
进一步，所述右隔板上的通水孔自下向上口径逐渐变小，便于右隔板内经过过滤的污水可以顺利的通过右隔板，不会在右隔板的左侧沉积。
