申请日2018.03.16
公开(公告)日2018.10.12
IPC分类号F25B30/06
摘要
本实用新型公开了一种污水源热泵换热装置，包括罐体，所述罐体上方设有污水出口和介质水入口，所述罐体下方设有污水入口和介质水出口，所述罐内内部为污水腔，所述污水腔内设有螺旋介质水管道，所述螺旋介质水管道上端与介质水入口相连通，所述螺旋介质水管道下端与介质水出口相连通，所述污水腔中央设有石墨电极柱，所述罐体底部设有阴极接触点和阳极接触点，所述阴极接触点与螺旋介质水管道相连接，所述阳极接触点与石墨电极柱相连。本实用新型采用电化学基本原理对螺旋介质水管道施行阴极保护，有效减弱了污水对螺旋介质水管道的腐蚀。
权利要求书

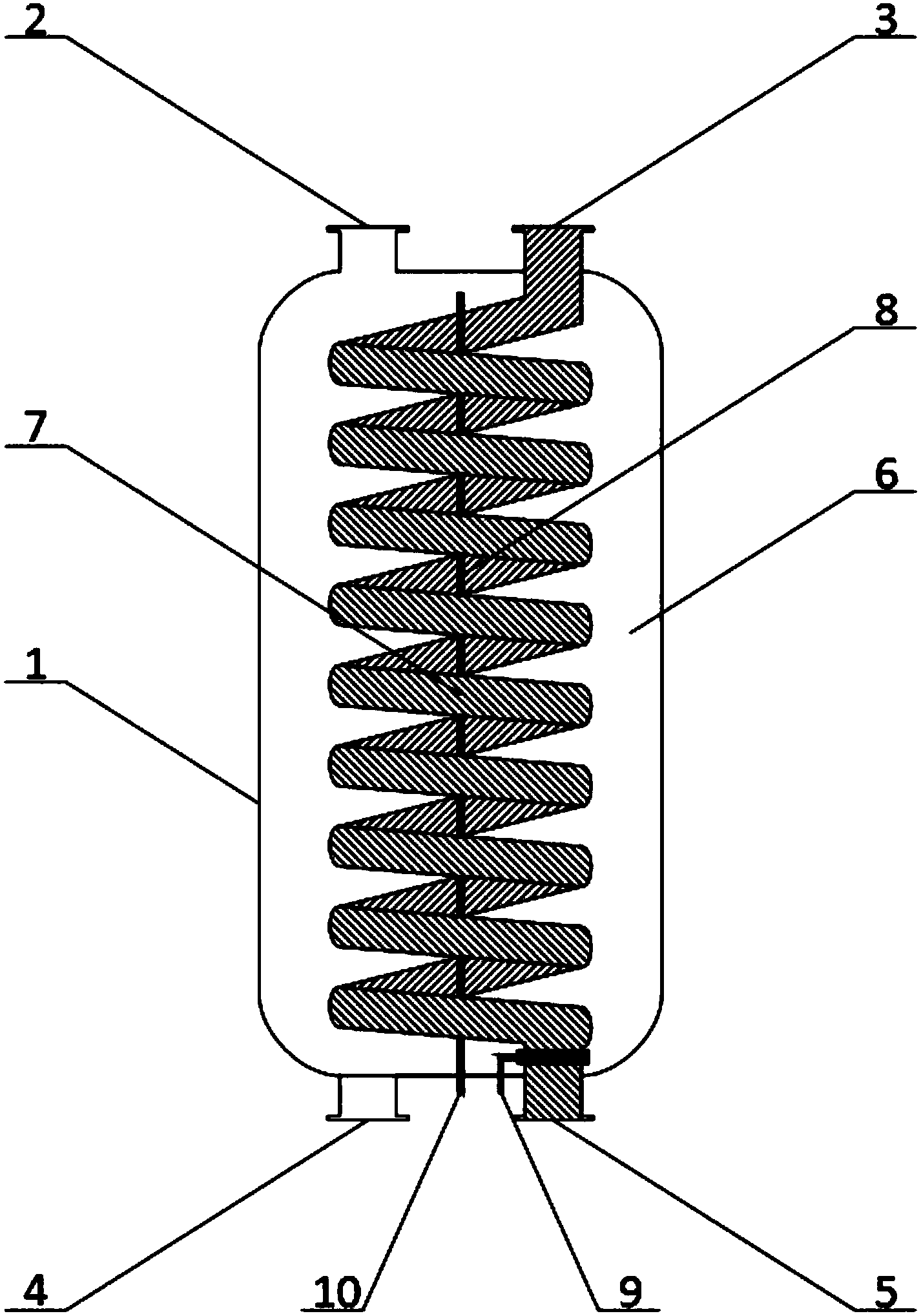

1.一种污水源热泵换热装置，包括罐体(1)，其特征在于：所述罐体(1)上方设有污水出口(2)和介质水入口(3)，所述罐体(1)下方设有污水入口(4)和介质水出口(5)，所述罐体(1)内部为污水腔(6)，所述污水腔(6)内设有螺旋介质水管道(7)，所述螺旋介质水管道(7)上端与介质水入口(3)相连通，所述螺旋介质水管道(7)下端与介质水出口(5)相连通，所述污水腔(6)中央设有石墨电极柱(8)，所述罐体(1)底部设有阴极接触点(9)和阳极接触点(10)，所述阴极接触点(9)与螺旋介质水管道(7)相连接，所述阳极接触点(10)与石墨电极柱(8)相连。
2.根据权利要求1所述的一种污水源热泵换热装置，其特征在于，所述罐体(1)和螺旋介质水管道(7)由不锈钢材质制成。
3.根据权利要求1所述的一种污水源热泵换热装置，其特征在于，所述罐体(1)内壁和螺旋介质水管道(7)外壁涂有耐腐蚀涂层。
4.根据权利要求1所述的一种污水源热泵换热装置，其特征在于，所述阴极接触点(9)和阳极接触点(10)之间施加直流电压0～10V。
5.根据权利要求1所述的一种污水源热泵换热装置，其特征在于，所述螺旋介质水管道(7)环绕在石墨电极柱(8)周围。
说明书
一种污水热源泵换热装置
技术领域
本实用新型涉及一种新能源领域，尤其是一种污水源热泵换热装置。
背景技术
城市污水和工业废水是良好的低品位的可再生能源，可作为污水热源泵的冷热源，为建筑物供暖制冷。回收蕴藏于城市污水与工业废水的热量，可部分替代燃煤和燃油，适当缓解环境问题，而且可优化能源结构，缓解能源紧缺及分布不均匀的问题，对节能减排的意义重大。
污水换热装置是实现城市污水热量利用的关键设备。然而，污水作为一种恶劣水质，一般具有较强的酸性或碱性，将其引入换热装置中，不可避免地会导致换热表面发生化学锈蚀，增大换热面的热阻，降低污水换热装置的使用寿命。
实用新型内容
为了克服现有技术中污水换热装置易锈蚀的缺陷，本实用新型提供一种污水源热泵换热装置，以换热管道为电化学阴极，对其进行阴极保护，避免其产生化学锈蚀。
本实用新型解决其技术问题所采用的技术方案是：一种污水源热泵换热装置，包括罐体，所述罐体上方设有污水出口和介质水入口，所述罐体下方设有污水入口和介质水出口，所述罐体内部为污水腔，所述污水腔内设有螺旋介质水管道，所述螺旋介质水管道上端与介质水入口相连通，所述螺旋介质水管道下端与介质水出口相连通，所述污水腔中央设有石墨电极柱，所述罐体底部设有阴极接触点和阳极接触点，所述阴极接触点与螺旋介质水管道相连接，所述阳极接触点与石墨电极柱相连。
上述的一种污水源热泵换热装置，所述罐体和螺旋介质水管道由不锈钢材质制成。
上述的一种污水源热泵换热装置，所述罐体内壁和螺旋介质水管道外壁涂有耐腐蚀涂层。
上述的一种污水源热泵换热装置，所述阴极接触点和阳极接触点之间施加直流电压0～10V。
上述的一种污水源热泵换热装置，所述螺旋介质水管道环绕在石墨电极柱周围。
和现有技术相比较，本实用新型的有益效果为：
1.本实用新型采用电化学基本原理对螺旋介质水管道施行阴极保护，有效减弱了污水对螺旋介质水管道的腐蚀;
2.采用对流换热方式，提高了换热效率。
