申请日2018.03.16
公开(公告)日2018.10.09
IPC分类号F24F5/00; B01D36/04
摘要
本发明公开的蒸发冷却空调冷却机组水处理装置,包括冷水机组和水质处理装置,水质处理装置上分别设置有进水口和出水口,进水口和出水口均与冷水机组连接。水质处理装置包括罐体,罐体底部设置有漏斗形存污桶,存污桶小口径端连接有泻污管,泻污管内设置有泻污阀门;罐体内由下而上依次设置有过滤盘、阻隔网,罐体上端连接有检修盖,检修盖位于阻隔网上方,出水口位于检修盖顶端;进水口位于过滤盘与存污桶之间。采用物理沉降和过滤方式处理杂质,无化学腐蚀和电化学腐蚀,无需外接电源而增加空调设备及管道得寿命,节能环保;罐体直径远大于供水管的直径,能大幅度降低进入罐体的水流速度。
权利要求书
1.一种蒸发冷却空调冷却机组水处理装置,其特征在于,包括冷水机组(20)和水质处理装置(11),所述水质处理装置(11)上分别设置有进水口(2)和出水口(6),所述进水口(2)和出水口(6)均与冷水机组(20)连接。
2.如权利要求1所述的一种蒸发冷却空调冷却机组水处理装置,其特征在于,所述水质处理装置(11)包括罐体(8),所述罐体(8)底部设置有漏斗形存污桶(9),所述存污桶(9)小口径端连接有泻污管(10),所述泻污管(10)内设置有泻污阀门(12);所述罐体(8)内由下而上依次设置有过滤盘(4)、阻隔网(5),所述罐体(8)上端连接有检修盖(7),所述检修盖(7)位于阻隔网(5)上方,所述出水口(6)位于检修盖(7)顶端;所述进水口(2)位于过滤盘(4)与存污桶(9)之间。
3.如权利要求2所述的一种蒸发冷却空调冷却机组水处理装置,其特征在于,所述过滤盘(4)的材料为多孔陶瓷、天然锰砂或过滤棉。
4.如权利要求2所述的一种蒸发冷却空调冷却机组水处理装置,其特征在于,所述罐体(8)外壁上设置有保温层。
5.如权利要求2所述的一种蒸发冷却空调冷却机组水处理装置,其特征在于,所述冷水机组(20)由上而下依次包括排风口(16)、布水装置(15)、填料层(18)及水箱(19),所述排风口(16)内设置有排风机(17),所述布水装置(15)和出水口(6)连接,所述水箱(19)和进水口(2)连接,所述水箱(19)和进水口(2)之间设置有循环水泵(1)。
6.如权利要求5所述的一种蒸发冷却空调冷却机组水处理装置,其特征在于,所述进水口(2)处设置有渐扩管(21),所述渐扩管(21)小口径一端与水箱(19)连接,所述渐扩管(21)另一端连接在进水口(2)处。
7.如权利要求1-6任意一项所述的一种蒸发冷却空调冷却机组水处理装置,其特征在于,所述水质处理装置(11)通过底座(13)固定。
说明书
一种蒸发冷却空调冷却机组水处理装置
技术领域
本发明属于空调技术领域,涉及一种蒸发冷却空调冷却机组水处理装置。
背景技术
目前蒸发冷却空调冷水机组在我国西北地区得到了一定规模的实际工程使用,而且蒸发冷却空调冷水机组现在都是采用的开式,从空调末端流出的循环水与室外空气直接接触,会导致空气携带的杂质进入循环水当中,另外空调系统基本采用的都是金属材质管道、金属材质末端,这些金属管道经过长时间循环水腐蚀和冲刷会导致铁锈进入循环水,而目前的蒸发冷却空调的冷却装置中无法去除循环水产生的杂质,最终导致空调末端不断堵塞、效率底下,冷水机组效率地下,寿命减短。
发明内容
本发明的目的在于提供一种蒸发冷却空调冷却机组水处理装置,能够有效去除空调冷水机组中循环水产生的杂质
本发明所采用的技术方案是,一种蒸发冷却空调冷却机组水处理装置,包括冷水机组和水质处理装置,水质处理装置上分别设置有进水口和出水口,进水口和出水口均与冷水机组连接。
本发明的特点还在于,
水质处理装置包括罐体,罐体底部设置有漏斗形存污桶,存污桶小口径端连接有泻污管,泻污管内设置有泻污阀门;罐体内由下而上依次设置有过滤盘、阻隔网,罐体上端连接有检修盖,检修盖位于阻隔网上方,出水口位于检修盖顶端;进水口位于过滤盘与存污桶之间。
过滤盘的材料为多孔陶瓷、天然锰砂或过滤棉。
罐体外壁上设置有保温层。

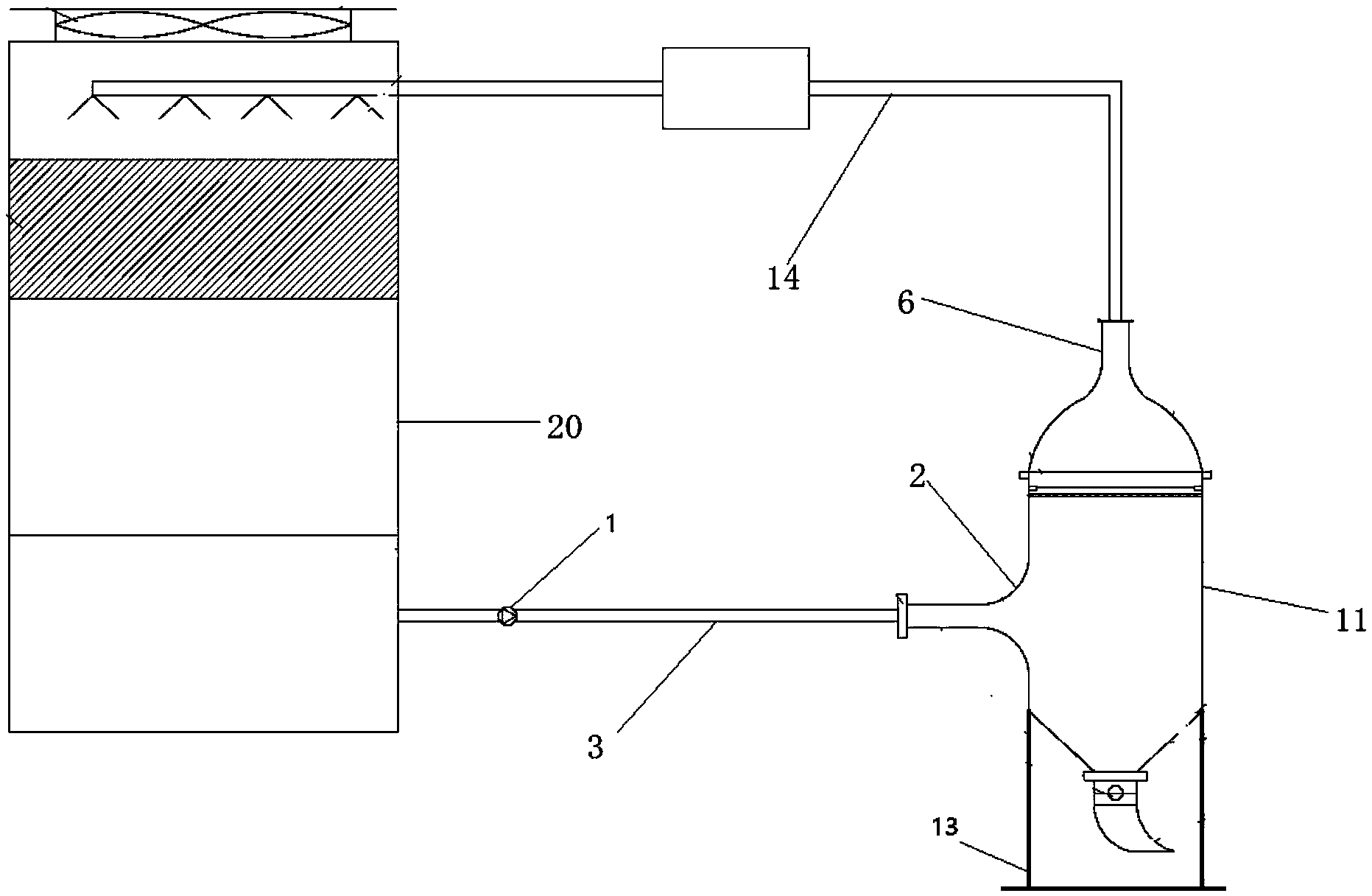

冷水机组由上而下依次包括排风口、布水装置、填料层及水箱,排风口内设置有排风机,布水装置和出水口连接,水箱和进水口连接,水箱和进水口之间设置有循环水泵。
进水口处设置有渐扩管,渐扩管小口径一端与水箱连接,渐扩管另一端连接在进水口处。
水质处理装置通过底座固定。
本发明的有益效果在于:
(1)本发明的蒸发冷却空调冷却机组水处理装置,采用物理沉降和过滤方式处理杂质,无化学腐蚀和电化学腐蚀,无需外接电源而增加空调设备及管道得寿命,节能环保;
(2)本发明的蒸发冷却空调冷却机组水处理装置,罐体直径远大于供水管的直径,能大幅度降低进入罐体的水流速度;
(3)本发明的蒸发冷却空调冷却机组水处理装置,在水质处理装置的进水口处设置渐扩管,能缓慢降低空调管道内水进入罐体的水流速度,从而降低新进的水流对正在沉淀杂质的水流的影响。
