申请日2018.03.16
公开(公告)日2018.09.28
IPC分类号G05B19/042
摘要
本申请公开了一种智能化反渗透水处理系统电气控制装置及系统，智能化电气控制装置包括MCU主控制单元、TDS水质采集测量传感器单元、温度采集测量传感器单元、水压采集测量传感器单元、水位采集测量传感器单元、LCD组态显示控制单元、电机控制单元、电磁阀控制单元、系统工作报警控制单元、GPRS通信传输单元、WIFI通信传输单元和系统供电单元。智能化电气控制系统包括后台数据处理控制指挥中心、水表用水计量系统和智能化电气控制装置，实现现场自动控制、数据集中管理和传输、故障报警等多功能，LCD组态显示控制单元显示设备运行全过程，增强系统运行的可靠性，提高控制精度和水处理合格率。在反渗透水处理的实际运行中安全可靠，出水合格率大幅提高。
权利要求书

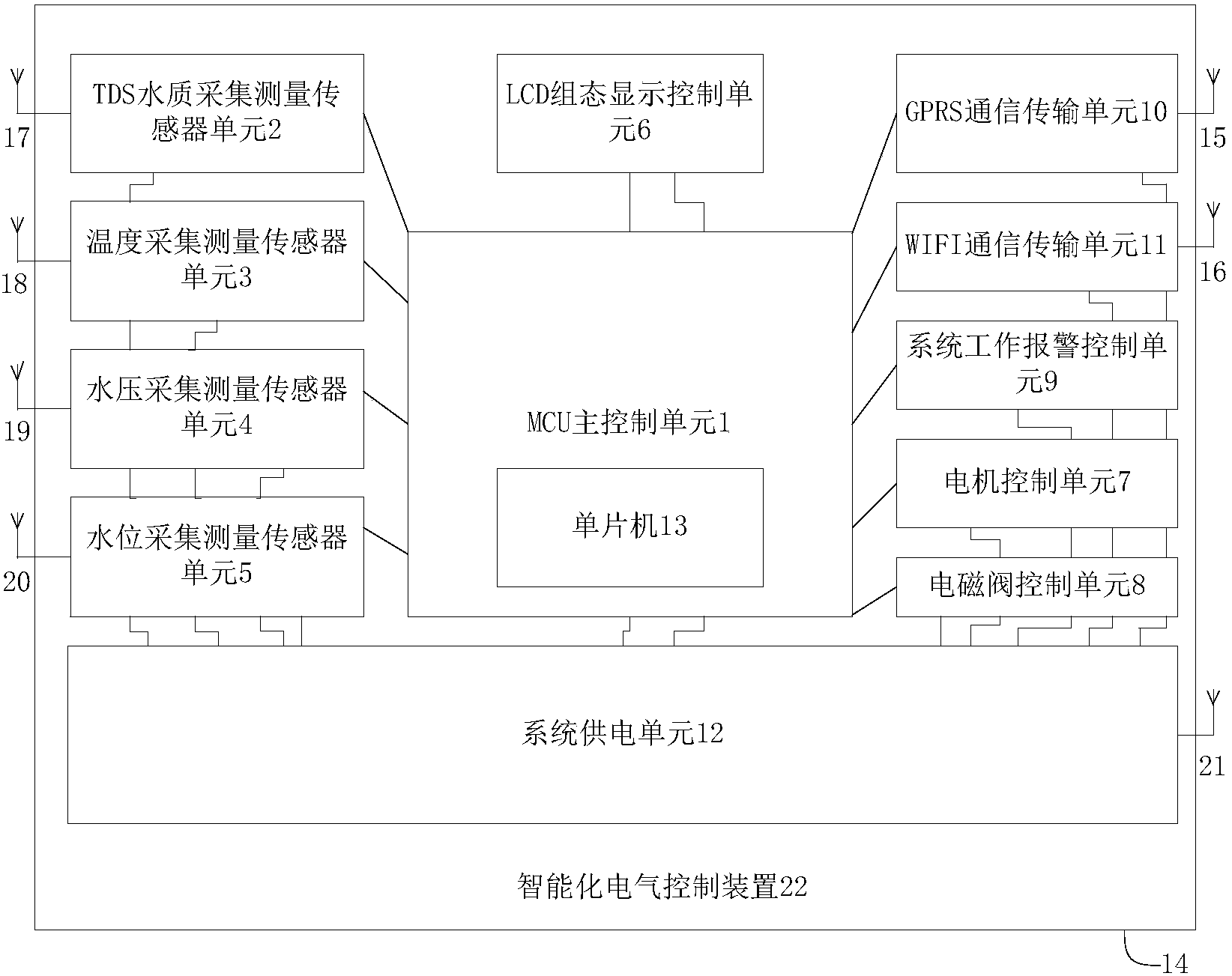

1.一种智能化电气控制装置，其特征在于，所述智能化电气控制装置(22)包括MCU主控制单元(1)、TDS水质采集测量传感器单元(2)、温度采集测量传感器单元(3)、水压采集测量传感器单元(4)、水位采集测量传感器单元(5)、LCD组态显示控制单元(6)、电机控制单元(7)、电磁阀控制单元(8)、系统工作报警控制单元(9)、GPRS通信传输单元(10)、WIFI通信传输单元(11)和系统供电单元(12);
所述TDS水质采集测量传感器单元(2)、所述温度采集测量传感器单元(3)、所述水压采集测量传感器单元(4)、所述水位采集测量传感器单元(5)、所述LCD组态显示控制单元(6)、所述电机控制单元(7)、所述电磁阀控制单元(8)、所述系统工作报警控制单元(9)、所述GPRS通信传输单元(10)和所述WIFI通信传输单元(11)均与所述MCU主控制单元(1)连接;
所述MCU主控制单元(1)、所述TDS水质采集测量传感器单元(2)、所述温度采集测量传感器单元(3)、所述水压采集测量传感器单元(4)、所述水位采集测量传感器单元(5)、所述LCD组态显示控制单元(6)、所述电机控制单元(7)、所述电磁阀控制单元(8)、所述系统工作报警控制单元(9)、所述GPRS通信传输单元(10)和所述WIFI通信传输单元(11)均与所述系统供电单元(12)连接。
2.如权利要求1所述的智能化电气控制装置，其特征在于，所述MCU主控制单元(1)设有单片机(13);
所述GPRS通信传输单元(10)、所述WIFI通信传输单元(11)、所述系统供电单元(12)和所述电磁阀控制单元(8)与所述单片机(13)连接。
3.如权利要求1所述的智能化电气控制装置，其特征在于，所述智能化电气控制装置(22)外部设有保护外壳(14);
所述保护外壳(14)上设有GPRS通信接口(15)、WIFI无线通信接口(16)、TDS水质采集测量传感器接口(17)、温度采集测量传感器接口(18)、水压采集测量传感器接口(19)、水位采集测量传感器接口(20)和电源接口(21);
所述GPRS通信接口(15)与所述GPRS通信传输单元(10)的输入端相连;
所述WIFI无线通信接口(16)与所述WIFI通信传输单元(11)的输入端相连;
所述TDS水质采集测量传感器接口(17)与所述TDS水质采集测量传感器单元(2)的输入端相连;
所述温度采集测量传感器接口(18)与所述温度采集测量传感器单元(3)的输入端相连;
所述水压采集测量传感器接口(19)与所述水压采集测量传感器单元(4)的输入端相连;
所述水位采集测量传感器接口(20)与所述水位采集测量传感器单元(5)的输入端相连;
所述电源接口(21)与所述系统供电单元(12)的输入端相连。
4.如权利要求1所述的智能化电气控制装置，其特征在于，所述系统供电单元(12)采用220V市电。
5.如权利要求2所述的智能化电气控制装置，其特征在于，所述单片机(13)采用STM32F系列单片机(13)。
6.一种智能化电气控制系统，其特征在于，所述智能化电气控制系统包括后台数据处理控制指挥中心(23)、水表用水计量系统(24)和如权利要求1至5任一项所述的智能化电气控制装置(22);
所述智能化电气控制装置(22)和所述水表用水计量系统(24)均与所述后台数据处理控制指挥中心(23)连接。
7.如权利要求6所述的智能化电气控制系统，其特征在于，所述后台数据处理控制指挥中心(23)包括后台数据处理中心(25)和与所述后台数据处理中心(25)连接的大屏幕显示控制指挥中心(26)。
8.如权利要求6所述的智能化电气控制系统，其特征在于，所述水表用水计量系统(24)包括集中器(27)和与所述集中器(27)连接的智能水表(28)。
说明书
智能化反渗透水处理系统电气控制装置及系统
技术领域
本申请涉及反渗透水处理技术领域，尤其涉及一种智能化反渗透水处理系统电气控制装置及系统。
背景技术
反渗透技术是利用压力表差为动力的膜分离过滤技术。反渗透膜孔径小至纳米级，在一定的压力下，水分子可以通过反渗透膜，而原水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质无法通过反渗透膜，从而使可以透过的纯水和无法透过的浓缩水严格区分开来，实现净化水处理。反渗透净化水处理系统一般包括预处理系统、反渗透系统、后处理系统、清洗系统和电气控制系统等。反渗透净化水处理系统中的电气控制系统是用来控制整个反渗透系统正常运行的基本自动化控制设备。
现有技术中，电气控制系统包括MCU处理核心、TDS水质采集测量传感器、外围输入、输出控制接口以及各种电器运行保护、电气控制柜等。但是，主要对TDS水质采集进行测量，难以满足对反渗透净化水处理系统的可靠性、控制精度和水处理合格率更高的要求。
实用新型内容
本申请提供了一种智能化电气控制系统装置，以解决电气控制系统可靠性、控制精度和水处理合格率不高的问题。
一种智能化电气控制装置，所述智能化电气控制装置包括MCU主控制单元、TDS水质采集测量传感器单元、温度采集测量传感器单元、水压采集测量传感器单元、水位采集测量传感器单元、LCD组态显示控制单元、电机控制单元、电磁阀控制单元、系统工作报警控制单元、GPRS通信传输单元、WIFI通信传输单元和系统供电单元;
所述TDS水质采集测量传感器单元、所述温度采集测量传感器单元、所述水压采集测量传感器单元、所述水位采集测量传感器单元、所述LCD组态显示控制单元、所述电机控制单元、所述电磁阀控制单元、所述系统工作报警控制单元、所述GPRS通信传输单元和所述WIFI通信传输单元分别通过控制分别与所述MCU主控制单元连接;
所述MCU主控制单元、所述TDS水质采集测量传感器单元、所述温度采集测量传感器单元、所述水压采集测量传感器单元、所述水位采集测量传感器单元、所述LCD组态显示控制单元、所述电机控制单元、所述电磁阀控制单元、所述系统工作报警控制单元、所述GPRS通信传输单元和所述WIFI通信传输单元均与所述系统供电单元连接。
进一步地，所述MCU主控制单元设有单片机;
所述GPRS通信传输单元、所述WIFI通信传输单元、所述系统供电单元和所述电磁阀控制单元与所述单片机连接。
进一步地，所述智能化电气控制装置外部设有保护外壳;
所述保护外壳上设有GPRS通信接口、WIFI无线通信接口、TDS水质采集测量传感器接口、温度采集测量传感器接口、水压采集测量传感器接口、水位采集测量传感器接口和电源接口;
所述GPRS通信接口与所述GPRS通信传输单元的输入端相连;
所述WIFI无线通信接口与所述WIFI通信传输单元的输入端相连;
所述TDS水质采集测量传感器接口与所述TDS水质采集测量传感器单元的输入端相连;
所述温度采集测量传感器接口与所述温度采集测量传感器单元的输入端相连;
所述水压采集测量传感器接口与所述水压采集测量传感器单元的输入端相连;
所述水位采集测量传感器接口与所述水位采集测量传感器单元的输入端相连;
所述电源接口与所述系统供电单元的输入端相连。
进一步地，所述系统供电单元采用220V市电。
进一步地，所述单片机采用STM32F系列单片机。
进一步地，所述智能化电气控制系统包括后台数据处理控制指挥中心、水表用水计量系统和前述的智能化电气控制装置;
所述智能化电气控制装置和所述水表用水计量系统均与所述后台数据处理控制指挥中心连接。
进一步地，所述后台数据处理控制指挥中心包括后台数据处理中心和与所述后台数据处理中心连接的大屏幕显示控制指挥中心。
进一步地，所述水表用水计量系统包括集中器和与所述集中器连接的智能水表。
本申请的有益效果是：
由以上技术方案可知，本申请提供一种智能化反渗透水处理系统电气控制装置及系统，智能化电气控制装置包括MCU主控制单元、TDS水质采集测量传感器单元、温度采集测量传感器单元、水压采集测量传感器单元、水位采集测量传感器单元、LCD组态显示控制单元、电机控制单元、电磁阀控制单元、系统工作报警控制单元、GPRS通信传输单元、WIFI通信传输单元和系统供电单元。智能化电气控制系统包括后台数据处理控制指挥中心、水表用水计量系统和前述的智能化电气控制装置。智能化电气控制装置和系统，实现了现场自动控制、数据集中管理和传输、故障报警等多方面功能，LCD组态显示控制单元显示了设备运行的全过程，操作简明快捷，增强系统运行的可靠性，提高控制精度和水处理合格率，同时减轻操作负担。在反渗透水处理的实际运行中安全可靠，出水合格率大幅提高。
