申请日2018.03.04
公开(公告)日2018.11.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种分层式污水处理设备，涉及污水处理设备领域，主要包括上端开口的反应池、过滤层、进水管和套管，所述过滤层水平设置在反应池的中部进行上下分隔，套管竖直固定在过滤层，套管上下开口设置，所述进水管从套管的下端口延伸进套管的中部，在过滤层上方的反应池侧壁设有排液口，在过滤层下方的反应池设有排淤口，以实现将污水、废渣和淤泥一次性进行分离的功能。
权利要求书
1.分层式污水处理设备，其特征在于，包括上端开口的反应池、过滤层、进水管和套管，所述过滤层水平设置在反应池的中部进行上下分隔，套管竖直固定在过滤层，套管上下开口设置，所述进水管从套管的下端口延伸进套管的中部，在过滤层上方的反应池侧壁设有排液口，在过滤层下方的反应池设有排淤口。
2.根据权利要求1所述的分层式污水处理设备，其特征在于：所述反应池的下部设有分割层，所述分割层包括若干个水平均布设置的百叶隔板，所有百叶隔板由电机带动同步转动，相邻的所述百叶隔板的两端端边可以旋转后搭接在一起。
3.根据权利要求1所述的分层式污水处理设备，其特征在于：所述套管下方并列百叶隔板设有连接板，所述进水管从下方穿过连接向上延伸进套管内，连接板两侧分别与百叶隔板的端边搭接。
4.根据权利要求1所述的分层式污水处理设备，其特征在于：所述过滤层下方的套管侧壁设有若干过滤孔。
说明书
分层式污水处理设备
技术领域
本实用新型涉及一种分层式污水处理设备，主要涉及污水处理设备领域。
背景技术
生活污水通常不仅仅是污水而已，还包括有淤泥和固体垃圾，现有的设备功能单一，要么只能进行清理废渣，要么只能沉积淤泥，很难将其一次性清理干净。
实用新型内容
针对以上现有技术的不足，本实用新型提出一种将污水、废渣和淤泥一次性进行分离的分层式污水处理设备。

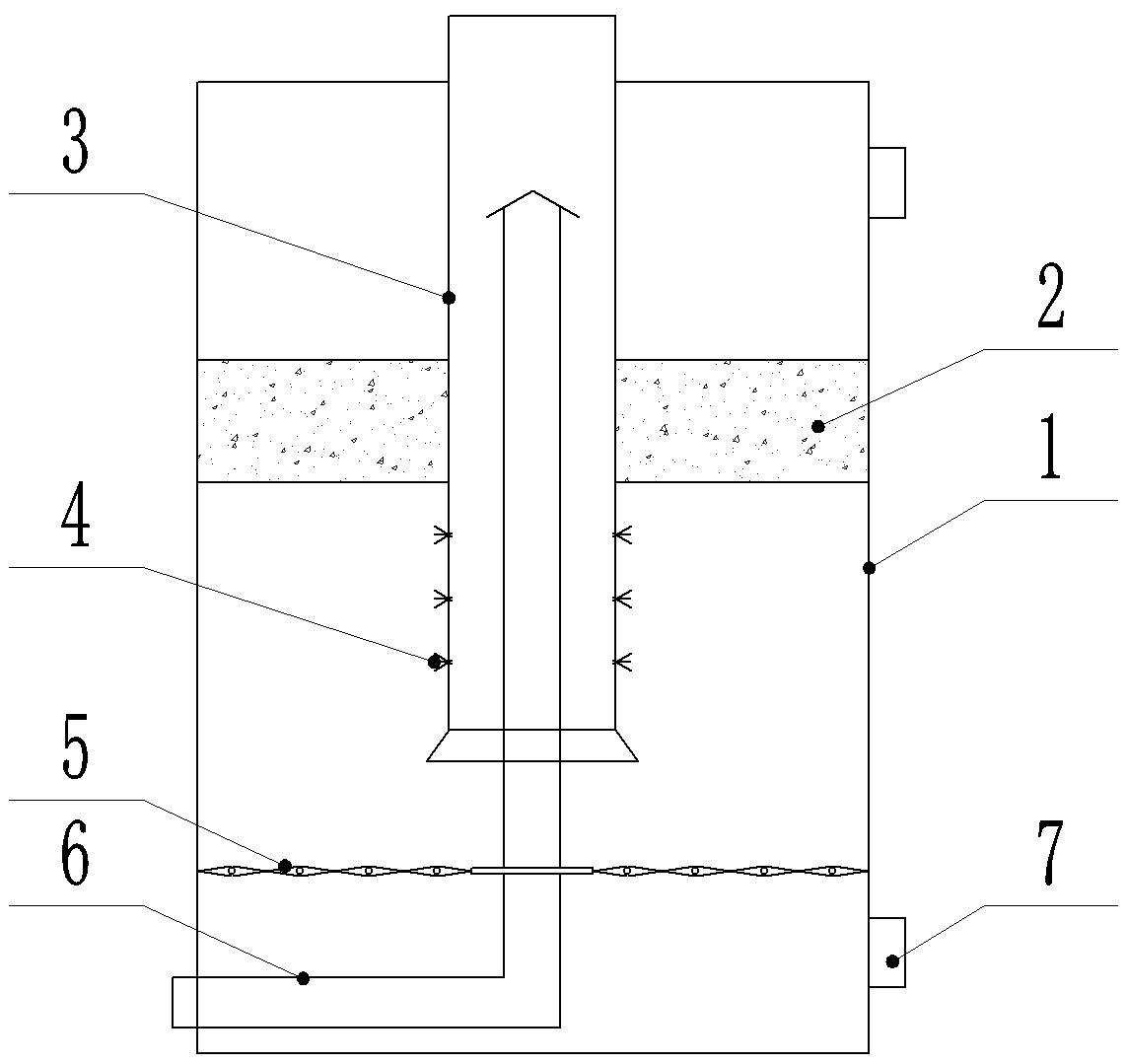

为达到上述目的，本实用新型的技术方案是：包括上端开口的反应池、过滤层、进水管和套管，所述过滤层水平设置在反应池的中部进行上下分隔，套管竖直固定在过滤层，套管上下开口设置，所述进水管从套管的下端口延伸进套管的中部，在过滤层上方的反应池侧壁设有排液口，在过滤层下方的反应池设有排淤口。
本实用新型的技术原理如下：采用本方案，污水从进水管进入反应池，首先排进套管内，然后污水向下流进反应池内，当反应池内液面上升直至淹没套管的下端口，从进水管出来的废渣在浮力的作用下就不会向下流动，而是漂浮在套管的上部，此时就可以对套管内的废渣进行打捞，过滤废渣的污水在反应池的下部沉淀，污水向上流动经过过滤层过滤后的水从排液口排出，沉淀的淤泥从反应池的下部排淤口排出。
本实用新型的有益效果如下：通过本方案可以将污水中废渣、淤泥和废水进行快速有效的分离，首先套管上端开口，可以提取废渣，没有废渣的污水可以向下端开口流动，然后污水在反应池的下部沉淀，进而将淤泥进行分离。
进一步，所述反应池的下部设有分割层，所述分割层包括若干个水平均布设置的百叶隔板，所有百叶隔板由电机带动同步转动，相邻的所述百叶隔板的两端端边可以旋转后搭接在一起，可以将淤泥进行隔离，避免先前沉淀好的淤泥被上方的水流重新冲击变浑浊。
进一步，所述套管下方并列百叶隔板设有连接板，所述进水管从下方穿过连接向上延伸进套管内，连接板两侧分别与百叶隔板的端边搭接，将进水管从百叶隔板下方进入，可以避免上方的水流对进水管进行冲击，提高进水管的使用寿命。
进一步，所述过滤层下方的套管侧壁设有若干过滤孔，便于将淤泥向下流动，而没有淤泥的水可以从滤孔流动，对其流动的方向进行导向。
