申请日2018.03.04
公开(公告)日2018.11.27
IPC分类号C02F9/02
摘要

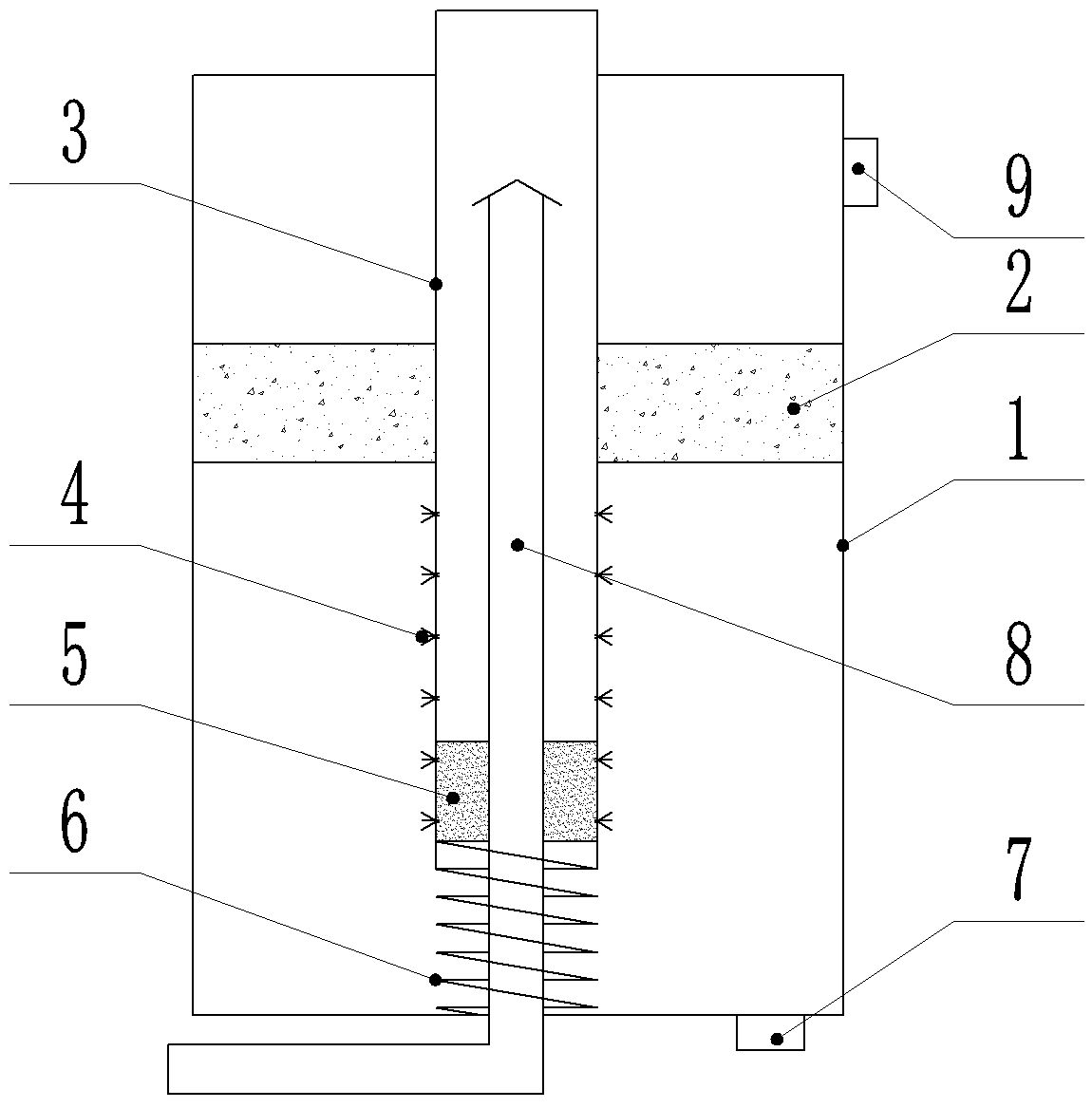

本实用新型公开了一种自动调级污水处理装置，涉及污水处理设备领域，主要包括上端开口的反应池、过滤层、进水管和套管，所述过滤层水平设置在所述反应池的中部进行上下分隔，所述套管竖直悬空固定于所述过滤层，所述套管上下开口设置，所述过滤层下方套管的侧壁设有若干滤孔，所述进水管从反应池池底向上延伸进套管的中部，在所述进水管与所述套管之间滑动配合有活塞环，所述活塞环的下端设有弹簧向上抵靠，所述弹簧的下端抵靠在反应池的池底，在过滤层上方的反应池侧壁设有排液口，在过滤层下方的反应池设有排淤口，以实现当套管内的水流量太大的时候可以自动调节防止溢出的功能。
权利要求书
1.自动调级污水处理装置，其特征在于，包括上端开口的反应池、过滤层、进水管和套管，所述过滤层水平设置在所述反应池的中部进行上下分隔，所述套管竖直悬空固定于所述过滤层，所述套管上下开口设置，所述过滤层下方套管的侧壁设有若干滤孔，所述进水管从反应池池底向上延伸进套管的中部，在所述进水管与所述套管之间滑动配合有活塞环，所述活塞环的下端设有弹簧向上抵靠，所述弹簧的下端抵靠在反应池的池底，在过滤层上方的反应池侧壁设有排液口，在过滤层下方的反应池设有排淤口。
2.根据权利要求1所述的自动调级污水处理装置，其特征在于：所述反应池的下部设有分割层，所述分割层包括连接板和若干个水平均布设置的百叶隔板，所有百叶隔板由电机带动同步转动，所述连接板设置在套管下端，百叶隔板并列连接板设置，相邻的所述百叶隔板的两端端边可以旋转后搭接在一起。
说明书
自动调级污水处理装置
技术领域
本实用新型涉及一种自动调级污水处理装置，主要涉及污水处理设备领域。
背景技术
生活污水通常不仅仅是污水而已，还包括有淤泥和固体垃圾，现有的设备功能单一，要么只能进行清理废渣，要么只能沉积淤泥，很难将其一次性清理干净。
实用新型内容
针对以上现有技术的不足，本实用新型提出一种当套管内的水流量太大的时候可以自动调节防止溢出的自动调级污水处理装置。
为达到上述目的，本实用新型的技术方案是：包括上端开口的反应池、过滤层、进水管和套管，所述过滤层水平设置在所述反应池的中部进行上下分隔，所述套管竖直悬空固定于所述过滤层，所述套管上下开口设置，所述过滤层下方套管的侧壁设有若干滤孔，所述进水管从反应池池底向上延伸进套管的中部，在所述进水管与所述套管之间滑动配合有活塞环，所述活塞环的下端设有弹簧向上抵靠，所述弹簧的下端抵靠在反应池的池底，在过滤层上方的反应池侧壁设有排液口，在过滤层下方的反应池设有排淤口。
本实用新型的技术原理如下：采用本方案，污水从进水管进入反应池，首先排进套管内，然后污水向下通过过滤孔流进反应池内，从进水管出来的废渣在浮力的作用下就不会向下流动，而是漂浮在套管的上部，此时就可以对套管内的废渣进行打捞，过滤废渣的污水在反应池的下部沉淀，污水向上流动经过过滤层过滤后的水从排液口排出，沉淀的淤泥从反应池的下部排淤口排出。倘若水流流量较大，在套管内的水来不及流进反应池内，在套管内的水柱就会变高，相应的活塞环承受的压力就会增大，此时活塞环就会压迫弹簧向下滑动，因此，套管侧壁的过滤孔就会更多的露出来，在套管内的污水就可以被及时的排出。
本实用新型的有益效果如下：通过本方案可以将污水中废渣、淤泥和废水进行快速有效的分离，首先套管上端开口，可以提取废渣，没有废渣的污水可以向下端开口流动，然后污水在反应池的下部沉淀，进而将淤泥进行分离。自动适应水流流量，避免出现在套管内来不及排出的现象
进一步，所述反应池的下部设有分割层，所述分割层包括连接板和若干个水平均布设置的百叶隔板，所有百叶隔板由电机带动同步转动，所述连接板设置在套管下端，百叶隔板并列连接板设置，相邻的所述百叶隔板的两端端边可以旋转后搭接在一起，可以将淤泥进行隔离，避免先前沉淀好的淤泥被上方的水流重新冲击变浑浊。
