申请日2018.03.16
公开(公告)日2018.10.02
IPC分类号B24B19/22
摘要
本实用新型涉及一种模型修整机的石膏与污水处理装置，其技术方案要点：包括设于工作台上用于修整牙模的修整机;开设在所述工作台上用于承接修整机污水的水槽;以及，设于所述工作台下方与水槽位置相对应的、底部安装有排水管的水箱，所述水箱内安装有承载面开设有圆形通口的隔板，所述圆形通口内安装有框板，所述框板内安装有用于过滤石膏粉末的纱网，所述水箱外壁上安装有用于驱动所述框板旋转的驱动组件，所述水箱内还设有用于清理纱网上石膏粉末的清扫组件，所述水箱外壁上设有用于承接石膏粉末的收料组件。本实用新型的处理装置在使用时，能够代替人工自动的对污水进行处理，从而可以降低工作人员的劳动量，提高工作效率。
权利要求书

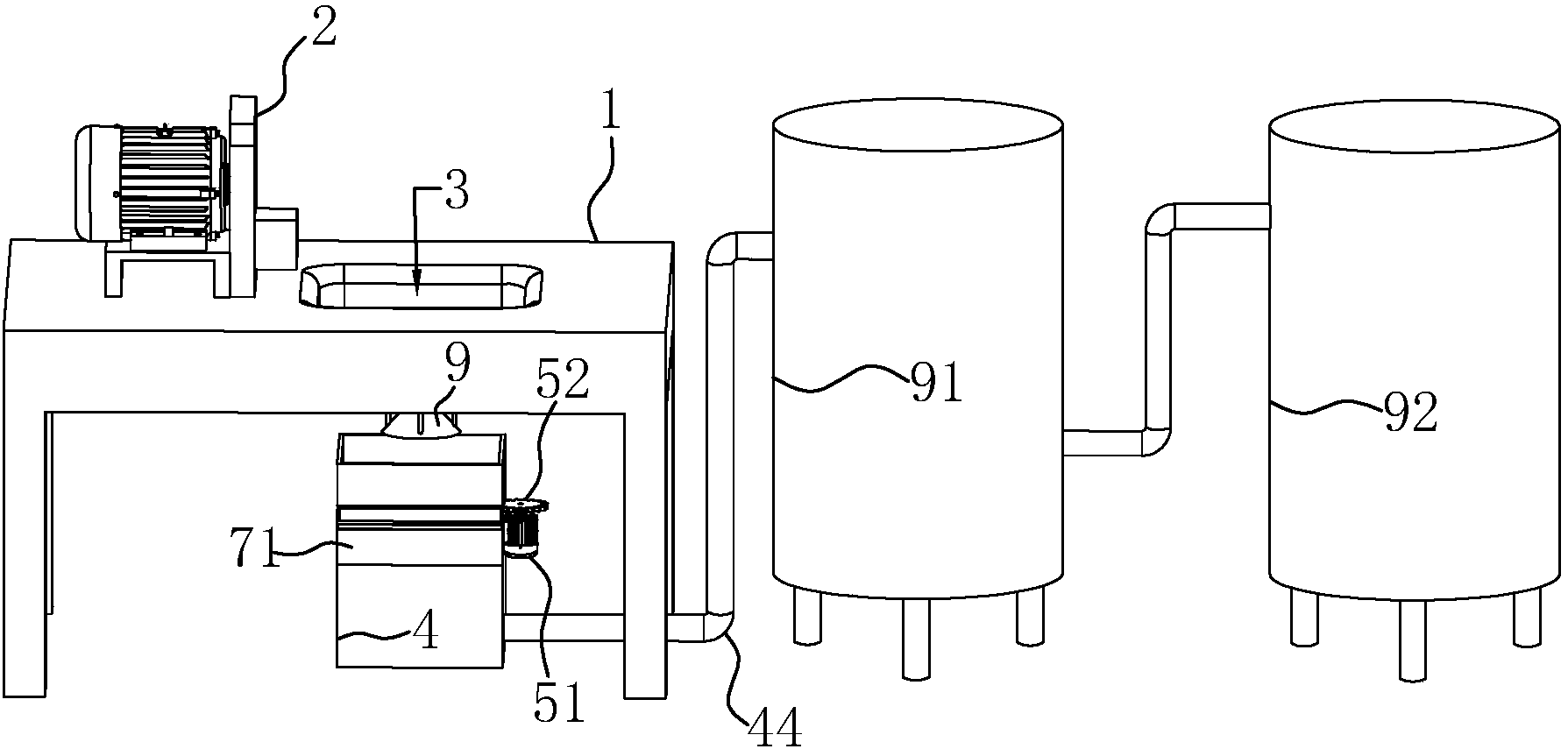

1.一种模型修整机的石膏与污水处理装置，其特征在于，包括：设于工作台(1)上用于修整牙模的修整机(2);
开设在所述工作台(1)上用于承接修整机(2)污水的水槽(3);
以及，设于所述工作台(1)下方与水槽(3)位置相对应的、底部安装有排水管(44)的水箱(4)，所述水箱(4)内安装有承载面开设有圆形通口的隔板(41)，所述圆形通口内安装有框板(42)，所述框板(42)内安装有用于过滤石膏粉末的纱网(43)，所述水箱(4)外壁上安装有用于驱动所述框板(42)旋转的驱动组件，所述水箱(4)内还设有用于清理纱网(43)上石膏粉末的清扫组件，所述水箱(4)外壁上设有用于承接石膏粉末的收料组件。
2.根据权利要求1所述的一种模型修整机的石膏与污水处理装置，其特征在于，所述驱动组件包括：环设在所述框板(42)侧边的环形齿;安装在所述水箱(4)外壁上的电机(51);以及，与所述电机(51)输出轴相装配的、与所述环形齿相啮合的齿轮(52)，所述水箱(4)内壁还开设有用于容纳齿轮(52)的容纳腔。
3.根据权利要求1所述的一种模型修整机的石膏与污水处理装置，其特征在于，所述清扫组件包括：水平滑移连接在所述水箱(4)内壁之间的推板(6);可拆卸式装配在所述推板(6)上与所述纱网(43)相接触的刮板(61);以及，安装在所述水箱(4)外壁上用于驱动所述推板(6)水平滑动的驱动件。
4.根据权利要求3所述的一种模型修整机的石膏与污水处理装置，其特征在于，所述收料组件包括：开设在所述水箱(4)内壁上与所述推板(6)相对应的排料口(7);可拆卸式安装在所述排料口(7)边缘处的接料盒(71);以及，铰接在所述排料口(7)上边缘处的挡板(72)。
5.根据权利要求4所述的一种模型修整机的石膏与污水处理装置，其特征在于，所述水箱(4)外壁开设有水平方向的滑槽，所述接料盒(71)外壁上固定有若干与所述滑槽相匹配的滑块(81)。
6.根据权利要求1所述的一种模型修整机的石膏与污水处理装置，其特征在于，所述水槽(3)底部安装有用于导流的锥形块(9)。
说明书
一种模型修整机的石膏与污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种模型修整机的石膏与污水处理装置。
背景技术
在医疗器械领域，口腔医护人员常常会采用石膏模型修整机对石膏牙模进行修整加工，在修理石膏牙模的过程中，会产生大量的石膏粉末与污水，石膏粉末会随着污水一起被排放出来。
目前，模型修整机在工作时，工作人员会在工作台的底部放置水箱，通过水箱承接产生的污水，待水箱内的水装满后会搬运出去进行集中处理，处理污水的这个过程比较繁琐，会浪费大量的人力物力，有待进一步改善。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种模型修整机的石膏与污水处理装置，能够代替人工自动的对污水进行处理，从而可以降低工作人员的劳动量。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种模型修整机的石膏与污水处理装置，包括：设于工作台上用于修整牙模的修整机;开设在所述工作台上用于承接修整机污水的水槽;以及，设于所述工作台下方与水槽位置相对应的、底部安装有排水管的水箱，所述水箱内安装有承载面开设有圆形通口的隔板，所述圆形通口内安装有框板，所述框板内安装有用于过滤石膏粉末的纱网，所述水箱外壁上安装有用于驱动所述框板旋转的驱动组件，所述水箱内还设有用于清理纱网上石膏粉末的清扫组件，所述水箱外壁上设有用于承接石膏粉末的收料组件。
采用上述技术方案，当修整机工作时，设置的水槽可以承接混合有石膏粉末的污水，使得污水排放至水箱内，排放至水箱内的污水会落到纱网上，此时，可以开启驱动组件，使得框板带动纱网旋转，从而可以很方便的对污水与石膏粉末进行过滤与分离，过滤出的石膏粉末会遗留在纱网上，当需要清理时，可以开启清扫组件，很容易对纱网上的石膏粉末进行清扫，而设置的收料组件，则可以对清扫的石膏粉末进行集中收集，通过上述方案，便可以代替人工自动的对污水进行处理，从而可以降低工作人员的劳动量，提高工作效率。
本实用新型进一步设置: 所述驱动组件包括：环设在所述框板侧边的环形齿;安装在所述水箱外壁上的电机;以及，与所述电机输出轴相装配的、与所述环形齿相啮合的齿轮，所述水箱内壁还开设有用于容纳齿轮的容纳腔。
采用上述技术方案，开启电机，可以带动齿轮旋转，齿轮可以驱动与之啮合的框板旋转，使得框板上的纱网也一起旋转，纱网在旋转的过程中，便可以对污水中的石膏粉末进行筛选分离，此结构操作简单，易于实现。
本实用新型进一步设置: 所述清扫组件包括：水平滑移连接在所述水箱内壁之间的推板;可拆卸式装配在所述推板上与所述纱网相接触的刮板;以及，安装在所述水箱外壁上用于驱动所述推板水平滑动的驱动件。
采用上述技术方案，开启驱动件，可以驱动推板沿着水箱的内壁水平移动，推板在移动的过程中，便可以带动刮板对纱网上的石膏粉末进行刮刷，从而可以很方便的实现对石膏粉末的清理。
本实用新型进一步设置: 所述收料组件包括：开设在所述水箱内壁上与所述推板相对应的排料口;可拆卸式安装在所述排料口边缘处的接料盒;以及，铰接在所述排料口上边缘处的挡板。
采用上述技术方案，推板可以将纱网上的石膏粉末推至排料口，同时，挡板也会被向上顶起旋转，使得石膏粉末可以从排料口滑落至接料盒内，在不清理时，挡板会自由下垂，自动的挡住排料口，从而可以减少污水从排料口洒落出去。
本实用新型进一步设置: 所述水箱外壁开设有水平方向的滑槽，所述接料盒外壁上固定有若干与所述滑槽相匹配的滑块。
采用上述技术方案，设置的滑块可以与滑槽相互配合，既可以将接料盒固定在水箱外壁上，同时，在接料盒需要清理时，也可以很方便的将接料盒从水箱上拆卸下来。
本实用新型进一步设置: 所述水槽底部安装有用于导流的锥形块。
采用上述技术方案，设置的锥形块，可以使得水槽排出的水可以顺着锥形块的表面流至水箱内，既可以分散水流，使得水更加均匀的洒落在纱网上，同时，可以减少水流对纱网造成的冲击损坏，从而可以延长纱网的使用寿命。
综上所述，本实用新型具有以下有益效果：
通过设置框板、纱网以及驱动组件，在污水落至纱网上时，可以启驱动组件，驱动框板带动纱网旋转，使得纱网可以代替人工自动的过滤出污水中的石膏粉末;
设置的清扫组件与收料组件，两者可以相互配合，对纱网上的石膏粉末进行集中收集，省去了人工后期花费时间清理纱网的这个过程，进一步降低了工作人员的劳动量，提高了工作效率。
