申请日2018.03.16
公开(公告)日2018.11.09
IPC分类号C02F9/14
摘要

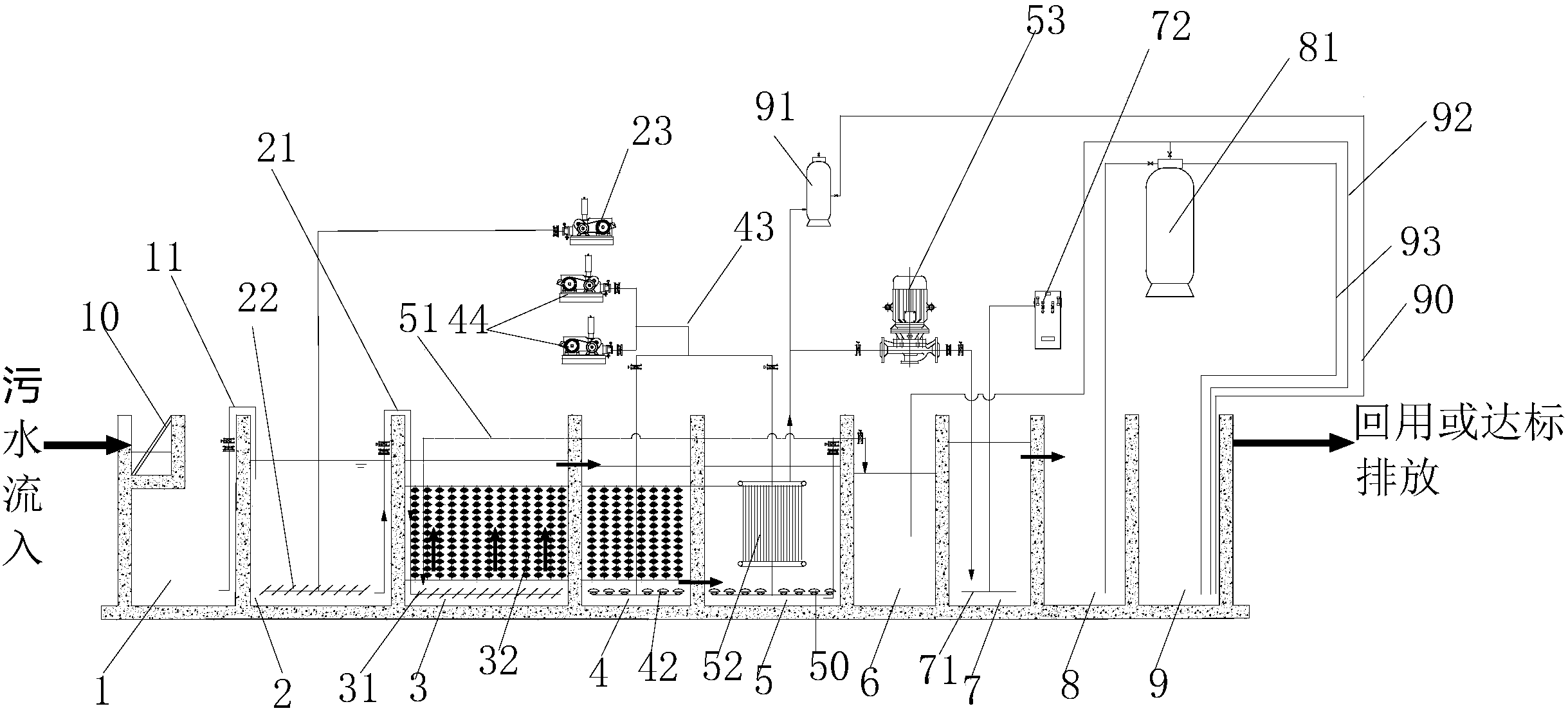

本实用新型公开一种铁路通讯系统生产废水处理系统，具有整体式结构的池体，所述池体包括按污水处理流向依次设置的带有格栅井的集水池、调节池、水解酸化池、接触氧化池、内置有膜分离组件的膜分离池、高级氧化池、中间水池、污泥池、清水池;所述调节池的池底有曝气搅拌装置，所述水解酸化池与接触氧化池有填料，所述接触氧化池及膜分离池的底部有曝气装置，所述水解酸化池的底部有布水器，所述高级氧化池的底部布置的臭氧排放管经臭氧输送管线与臭氧发生器连接，所述中间水池经生物活性炭吸附设备与清水池相连接。本实用新型能实现对铁路通讯系统生产废水处理后达到排放标准。
权利要求书
1.一种铁路通讯系统生产废水处理系统，其特征在于，具有整体式结构的池体，所述池体包括按污水处理流向依次设置的带有格栅井的集水池、调节池、水解酸化池、接触氧化池、内置有膜分离组件的膜分离池、高级氧化池、中间水池、污泥池、清水池;所述调节池的池底有曝气搅拌装置，所述水解酸化池与接触氧化池有填料，所述接触氧化池及膜分离池的底部有曝气装置，所述水解酸化池的底部有布水器，所述高级氧化池的底部布置的臭氧排放管经臭氧输送管线与臭氧发生器连接，所述中间水池经生物活性炭吸附设备与清水池相连接。
2.根据权利要求1所述的铁路通讯系统生产废水处理系统，其特征在于，所述膜分离组件的污水出口经自吸泵与高级氧化池连接并与膜分离组件的反清洗管线的一端相连接，所述膜分离组件的反清洗管线上有精密过滤器;所述膜分离组件的反清洗管线的另一端伸入到清水池中。
3.根据权利要求1所述的铁路通讯系统生产废水处理系统，其特征在于，所述生物活性炭吸附设备连接生物活性炭吸附设备的反清洗管线，所述生物活性炭吸附设备的反清洗管线的一端伸入到清水池中，另一端伸入到污泥池中。
4.根据权利要求1所述的铁路通讯系统生产废水处理系统，其特征在于，所述曝气搅拌装置及曝气装置分别连接到独立的鼓风机。
5.根据权利要求1所述的铁路通讯系统生产废水处理系统，其特征在于，所述的膜分离池与污泥池、水解酸化池通过污泥管线相连接。
说明书
一种铁路通讯系统生产废水处理系统
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种铁路通讯系统生产废水处理系统。
背景技术
近年来，随着我国经济和科技的快速发展,高铁出行逐步成为主流出行方式，随着高铁出行人群的增多，对于高速列车的需求量就越来越大，而与高速列车配套的通讯系统需求量越来越大，这就导致铁路通讯系统的生产制造商的废水产生量越来越大，铁路通讯系统生产所产生的废水，具有水量大、水质变化大、成分复杂且有毒，直接排放会对环境造成重大危害。为保护环境，节约水资源，必须进行处理。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种铁路通讯系统生产废水处理系统。
为实现本实用新型的目的所采用的技术方案是：
一种铁路通讯系统生产废水处理系统，具有整体式结构的池体，所述池体包括按污水处理流向依次设置的带有格栅井的集水池、调节池、水解酸化池、接触氧化池、内置有膜分离组件的膜分离池、高级氧化池、中间水池、污泥池、清水池;所述调节池的池底有曝气搅拌装置，所述水解酸化池与接触氧化池有填料，所述接触氧化池及膜分离池的底部有曝气装置，所述水解酸化池的底部有布水器，所述高级氧化池的底部布置的臭氧排放管经臭氧输送管线与臭氧发生器连接，所述中间水池经生物活性炭吸附设备与清水池相连接。
所述膜分离组件的污水出口经自吸泵与高级氧化池连接并与膜分离组件的反清洗管线的一端相连接，所述膜分离组件的反清洗管线上有精密过滤器;所述膜分离组件的反清洗管线的另一端伸入到清水池中。
所述生物活性炭吸附设备连接生物活性炭吸附设备的反清洗管线，所述生物活性炭吸附设备的反清洗管线的一端伸入到清水池中，另一端伸入到污泥池中。
所述曝气搅拌装置及曝气装置分别连接到独立的鼓风机。
所述的膜分离池与污泥池、水解酸化池通过污泥管线相连接。
本实用新型通过采用格栅+水解酸化+接触氧化+膜处理+高级氧化+生物活性炭过滤方法进行处理后达到排放标准。
