申请日2018.03.05
公开(公告)日2018.12.18
IPC分类号C02F1/00
摘要
本实用新型涉及排污系统领域，尤其是酸洗废水排污系统装置。该排污系统装置包括废水处理池、运送管道、泵体、电控柜和酸液废水池，泵体与酸液废水池固定连接，泵体通过电线与电控柜相连，泵体的出水口通过运送管道与废水处理池相连通，所述酸液废水池内设有耐酸液位计，耐酸液位计通过电线与电控柜相连，泵体为耐酸液下泵。该实用新型增加排污水量，提高扬程，扩大输送管道直径，确保输送的有效距离，做到高效自动节能快速排污水。
权利要求书

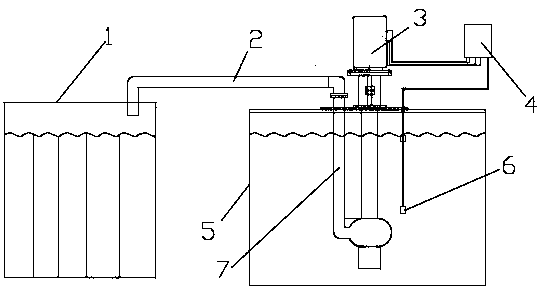

1.一种酸洗废水排污系统装置，包括废水处理池(1)、运送管道(2)、泵体(3)、电控柜(4)和酸液废水池(5)，泵体(3)与酸液废水池(5)固定连接，泵体(3)通过电线与电控柜(4)相连，泵体(3)的出水口通过运送管道(2)与废水处理池(1)相连通，其特征是，所述酸液废水池(5)内设有耐酸液位计(6)，耐酸液位计(6)通过电线与电控柜(4)相连，泵体(3)为耐酸液下泵。
2.根据权利要求1所述的酸洗废水排污系统装置，其特征是，所述泵体(3)的出水口与加长管(7)的一个开口相连通，加长管(7)的另一个开口与运送管道(2)相连通。
说明书
酸洗废水排污系统装置
技术领域
本实用新型涉及排污系统领域，尤其是酸洗废水排污系统装置。
背景技术
现有的酸洗线的排污泵采用65WFB耐酸自吸泵设计，运送管道DN65，运送距离大约500米(酸洗车间污水池到废水处理的距离)，落差大约6米，由于泵选型小，扬程低，远距离输送，严重影响排水效率，一到江南的梅雨季节或者其他积水因素，就来不及排水，泵还因为长时间运行很易损坏。
实用新型内容
为了克服现有的排污系统排水量小且无法根据情况进行开关的不足，本实用新型提供了酸洗废水排污系统装置。
本实用新型解决其技术问题所采用的技术方案是：一种酸洗废水排污系统装置，包括废水处理池、运送管道、泵体、电控柜和酸液废水池，泵体与酸液废水池固定连接，泵体通过电线与电控柜相连，泵体的出水口通过运送管道与废水处理池相连通，所述酸液废水池内设有耐酸液位计，耐酸液位计通过电线与电控柜相连，泵体为耐酸液下泵。
根据本实用新型的另一个实施例，进一步包括所述泵体的出水口与加长管的一个开口相连通，加长管的另一个开口与运送管道相连通。
本实用新型的有益效果是，该实用新型增加排污水量，提高扬程，扩大输送管道直径，确保输送的有效距离，做到高效自动节能快速排污水。
