申请日2018.03.16
公开(公告)日2018.11.13
IPC分类号B65G65/42; B65G37/00; B65G65/32; B65G43/00
摘要
本实用新型涉及一种污泥干化卸料胶带输送设备，包括输送机、上位机平台和墙面插座，输送机的供电端与墙面插座连接或通过插线板与墙面插座连接，输送机上设有用于检测输送机实时带速的速度传感器，该速度传感器通过通信网路与上位机平台连接，墙面上还设有网线插座，速度传感器通过网线与网线插座连接或通过网线和交换机与网线插座连接，墙面插座中三孔插座的地线接口位于零线接口和火线接口的下方。与现有技术相比，本实用新型终端处的网路连接采用网线，相比于无线方式，具有更可靠的稳定性，且末端采用网络也不能增加太多的布线成本，由于三孔插座的地线接口位于零线接口和火线接口的下方，不会因插座安装位置过低而导致的插线板的插头无法插入。
权利要求书
1.一种污泥干化卸料胶带输送设备，包括输送机、上位机平台和墙面插座，所述输送机的供电端与墙面插座连接或通过插线板与墙面插座连接，所述输送机上设有用于检测输送机实时带速的速度传感器，该速度传感器通过通信网路与上位机平台连接，其特征在于，墙面上还设有与上位机平台连接的网线插座，所述速度传感器通过网线与所述网线插座连接或通过网线和交换机与所述网线插座连接，所述墙面插座中三孔插座的地线接口位于零线接口和火线接口的下方。
2.根据权利要求1所述的一种污泥干化卸料胶带输送设备，其特征在于，所述墙面插座的背面设有地线接线柱、零线接线柱和火线接线柱，所述地线接线柱与三孔插座的地线接口连接，所述零线接线柱与三孔插座的零线接口连接，所述火线接线柱与三孔插座的火线接口连接，所述地线接线柱位于零线接线柱和火线接线柱上方。
3.根据权利要求1所述的一种污泥干化卸料胶带输送设备，其特征在于，所述墙面插座上还设有双孔插座，所述双孔插座位于所述三孔插座下方。
4.根据权利要求2所述的一种污泥干化卸料胶带输送设备，其特征在于，所述墙面插座上还设有双孔插座，所述双孔插座位于所述三孔插座下方，且所述双孔插座的零线接口与零线接线柱连接，火线接口与火线接线柱连接。
5.根据权利要求1所述的一种污泥干化卸料胶带输送设备，其特征在于，所述输送设备包括污泥仓和缓冲仓，所述输送机共设有多台，且多台输送机的传送带首尾依次相连，所述污泥仓与第一台输送机连接，所述缓冲仓与所有一台输送机连接。
6.根据权利要求5所述的一种污泥干化卸料胶带输送设备，其特征在于，所述污泥仓的输出端设有用于将料平稳地落在输送机传送带上的卸料口。
7.根据权利要求5所述的一种污泥干化卸料胶带输送设备，其特征在于，所述缓冲仓底部设有脱水机。
说明书
一种污泥干化卸料胶带输送设备
技术领域
本实用新型涉及电气领域，尤其是涉及一种污泥干化卸料胶带输送设备。
背景技术
传统的污泥干化厂生产线胶带输送机运输系统大多为独立控制，系统分散，控制方式不灵活，影响了整个污泥干化厂生产线的运行节拍连续协调。同时，系统运行状态及故障不能及时发现并处理，影响运行安全性。
对此，本领域技术人员尝试借助无线网络实现数据联网，然而，在使用无线网络联网的过程中，往往会因为终端处无线通信的不稳定导致数据的实时性难以保证，此外若提高终端无线模块的性能，则会导致成本的高企，除此之外，由于车间防水技术的进步，为了提高安装的建议性，目前部分车间的供电插座设于踢脚线内部，而不是踢脚线上方，这样做可以避免在墙体内施工，走线位置在踢脚线内部的空腔内，踢脚线又可以方便的拆卸，便于整修，然而这样做也会带来以前不曾有过的问题，由于插座里地面过于接近，如图1展示了目前最常用的插座的表面的示意图，三孔插座一般设于下方，而相对的，如图2所示，目前市面上几乎所有的排插的插头都是弯头的，这样，插头会无法插入插座中，因此，如果一开始车间的插座设计失误，或者后续车间改造导致需求插座数目增加，不得不在墙体上新增插座而无法使用插线板，导致成本的上升。
实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种便于使用排插扩展的污泥干化卸料胶带输送设备。
本实用新型的目的可以通过以下技术方案来实现：
一种污泥干化卸料胶带输送设备，包括输送机、上位机平台和墙面插座，所述输送机的供电端与墙面插座连接或通过插线板与墙面插座连接，所述输送机上设有用于检测输送机实时带速的速度传感器，该速度传感器通过通信网路与上位机平台连接，墙面上还设有网线插座，所述速度传感器通过网线与所述网线插座连接或通过网线和交换机与所述网线插座连接，所述墙面插座中三孔插座的地线接口位于零线接口和火线接口的下方。
所述墙面插座的背面设有地线接线柱、零线接线柱和火线接线柱，所述地线接线柱与三孔插座的地线接口连接，所述零线接线柱与三孔插座的零线接口连接，所述火线接线柱与三孔插座的火线接口连接，所述地线接线柱位于零线接线柱和火线接线柱上方。
所述墙面插座上还设有双孔插座，所述双孔插座位于所述三孔插座下方。
所述墙面插座上还设有双孔插座，所述双孔插座位于所述三孔插座下方，且所述双孔插座的零线接口与零线接线柱连接，火线接口与火线接线柱连接。

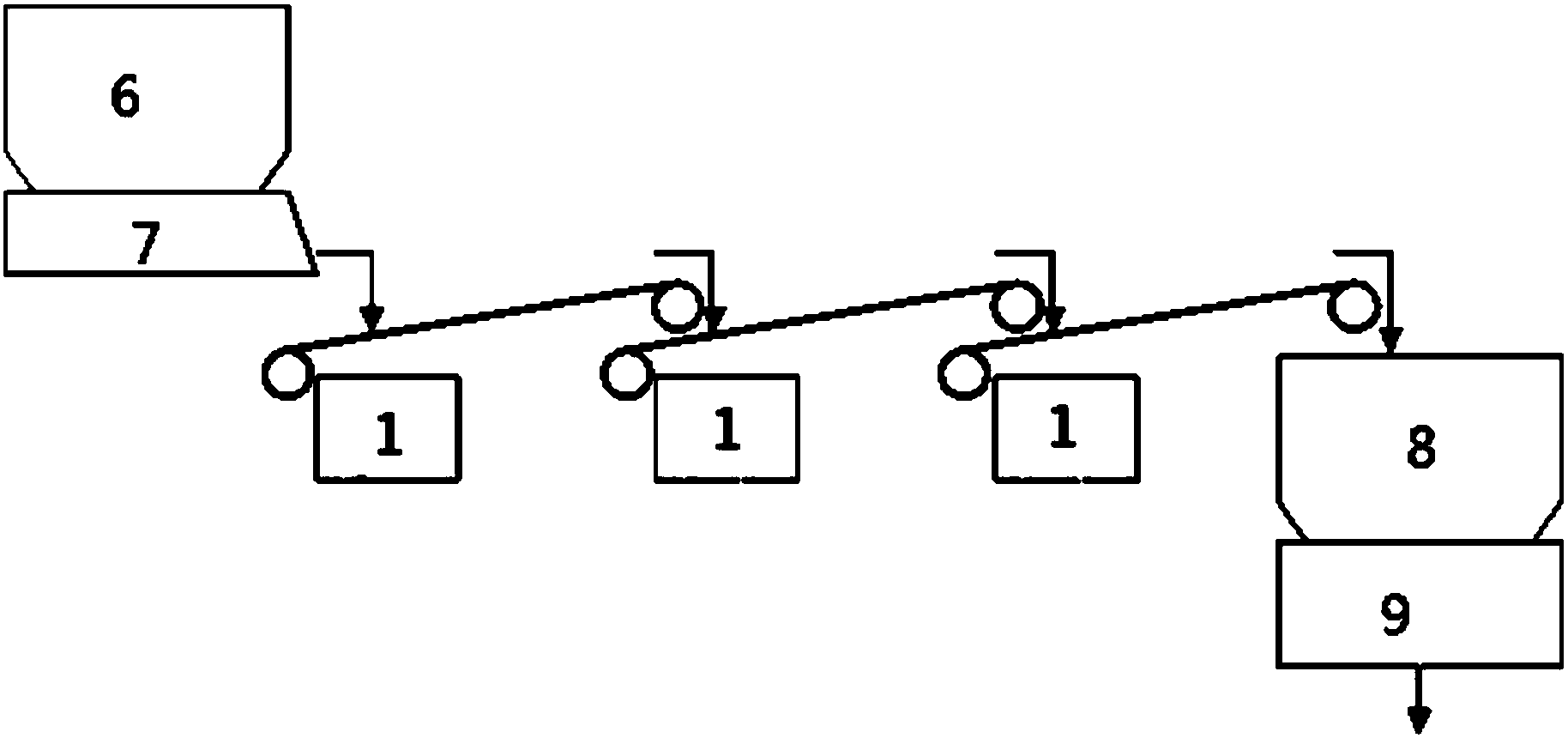

所述输送设备包括污泥仓和缓冲仓，所述输送机共设有多台，且多台输送机的传送带首尾依次相连，所述污泥仓与第一台输送机连接，所述缓冲仓与所有一台输送机连接。
所述污泥仓的输出端设有用于将料平稳地落在输送机传送带上的卸料口。
所述缓冲仓底部设有脱水机。
与现有技术相比，本实用新型具有以下有益效果：
1)终端处的网路连接采用网线，相比于无线方式，具有更可靠的稳定性，且末端采用网络也不能增加太多的布线成本，由于三孔插座的地线接口位于零线接口和火线接口的下方，不会因为插座安装位置过低而导致的插线板的插头无法插入的情况。
2)交换机和特指的墙面插座的结构，可以在通信和供电两方面实现输送机的扩展。
3)由于既有线路是针对现有的插座设计的，墙面插座的背面，将地线接线柱位于零线接线柱和火线接线柱上方，可以与既有的线路兼容。
4)缓冲仓底部设有脱水机，可以实现污泥的干化和储存。
5)卸料口可以将料平稳地落在输送机传送带上。
