申请日2018.03.04
公开(公告)日2018.07.06
IPC分类号B29C45/26; B29C45/44
摘要
本发明提供了一种用于生产污水处理管的注塑模具，包括中央蜗杆驱动型齿轮脱螺纹机构，包括螺纹型芯转动组件和蜗杆驱动组件;中央蜗杆驱动型齿轮脱螺纹机构所要解决的技术问题为多腔脱螺纹模具齿轮脱螺纹机构中的狭小空间得不到充分利用，造成单模制造的成本增高，其有益效果为螺纹型芯转动组件部件解决的技术问题是：产品的内螺纹脱模包紧力较大难以脱落问题，达到的有益效果是：螺纹的脱模通过螺纹型芯转动来脱离，产品的脱模则通过顶杆及螺纹外圆的推管推出来脱模，螺纹无变形，脱模动作可靠。
权利要求书

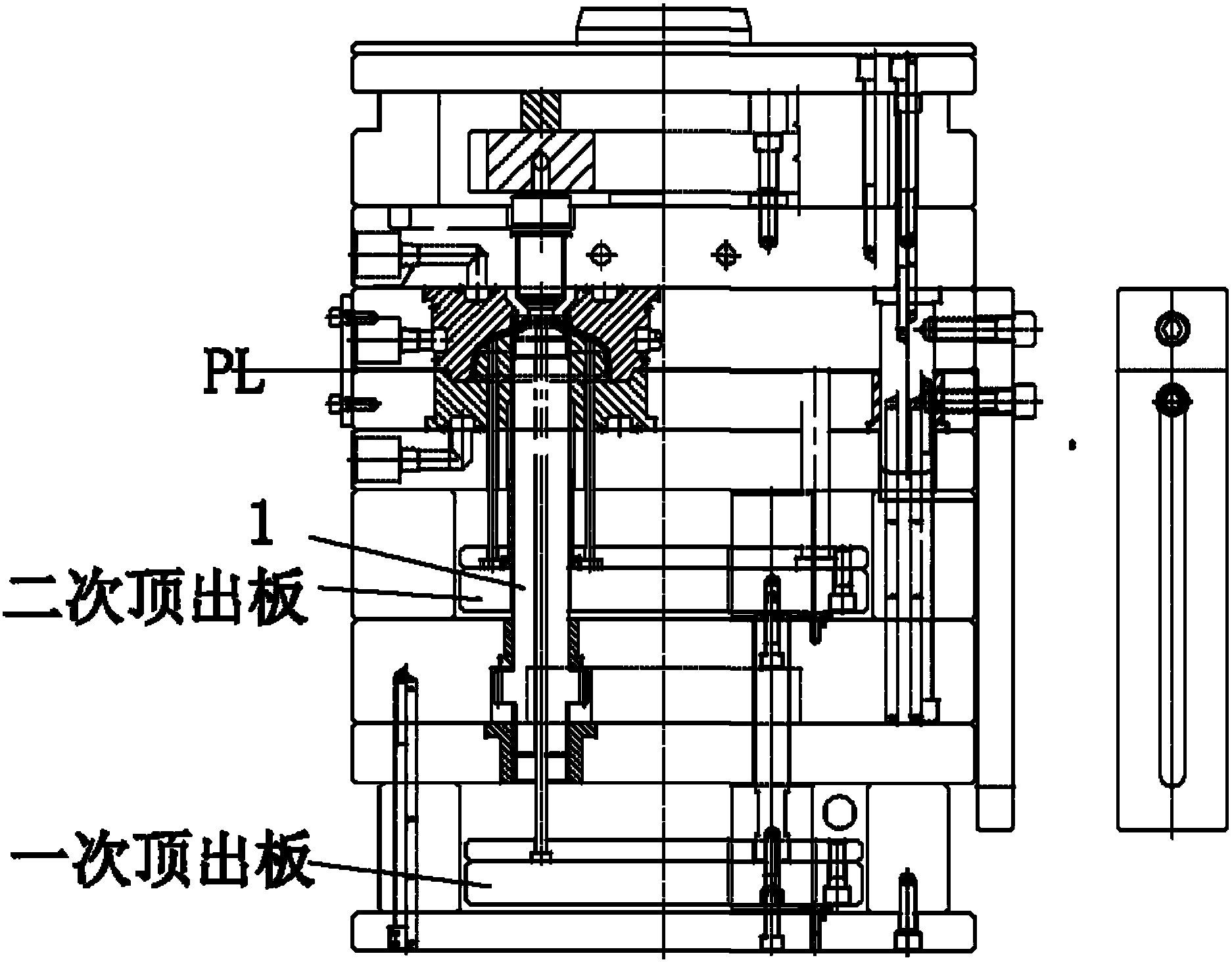

1.一种用于生产污水处理管的注塑模具，包括所述中央蜗杆驱动型齿轮脱螺纹机构，该机构包括中央螺纹型芯(1)、内沿顶出推管(2)、辅助顶出型针(3)、脱料顶杆(4)、上转动套(5)、转动套固定板(6)、螺纹型芯齿轮(7)、下螺纹套(8)、蜗杆套驱动齿轮(9)、齿轮键(10)、下轴承(11)、地封盖(12)、蜗杆套(13)、上轴承(14)、中央驱动蜗杆(15);所述机构螺纹型芯转动组件包括中央螺纹型芯(1)、内沿顶出推管(2)、辅助顶出型针(3)、脱料顶杆(4)、上转动套(5)、转动套固定板(6)、螺纹型芯齿轮(7)、下螺纹套(8)、蜗杆套驱动齿轮(9);中央螺纹型芯(1)为产品的内螺纹成型件，其上端套装于内沿顶出推管(2)内，下端通过上转动套(5)和下螺纹套(8)安装于模具的模架模板上;内沿顶出推管(2)为产品内螺纹的薄壁圆环成型件，其上端套装于模具成型件型芯镶件内，下端安装于模具的第一次顶出板上，起到顶出产品的薄壁圆环的作用;辅助顶出型针(3)安装于模具的第一顶出板上，起到辅助内沿顶出推管(2)顶出的作用;脱料顶杆(4)套装于中央螺纹型芯(1)的中心，下端安装于应用模具的第二次顶出板上，起到对产品的流道废料剪除和顶出的作用;上转动套(5)套装于中央螺纹型芯(1)上，并位于螺纹型芯齿轮(7)的上端，其外端通过转动套固定板(6)固定安装于模具的模板上，起到对螺纹型芯齿轮(7)的上行进行限制的作用;螺纹型芯齿轮(7)通过销钉紧固安装于中央螺纹型芯(1)上，用于将蜗杆套驱动齿轮(9)的动力传递给中央螺纹型芯(1);下螺纹套(8)通过其内部的内螺纹与中央螺纹型芯(1)螺纹配合，其外端安装于模具模板上，用于中央螺纹型芯(1)的上下运动导向，为中央螺纹型芯(1)的平稳转动提供导向;螺纹型芯齿轮(7)与蜗杆套驱动齿轮(9)为齿轮传动啮合配合关系。
2.根据权利要求1一种中央蜗杆驱动型齿轮脱螺纹机构，所述机构蜗杆驱动组件包括蜗杆套驱动齿轮(9)、齿轮键(10)、下轴承(11)、地封盖(12)、蜗杆套(13)、上轴承(14)、中央驱动蜗杆(15);蜗杆套驱动齿轮(9)套装于蜗杆套(13)上，其与蜗杆套(13)的扭动通过齿轮键(10)来传递;蜗杆套(13)的上端套装上轴承(14)，下端套装下轴承(11)后，套装于模具模架的模板上，蜗杆套(13)可以自由转动，蜗杆套(13)与中央驱动蜗杆(15)为蜗杆传动配合安装;中央驱动蜗杆(15)的上端安装于模具的定模一侧，蜗杆套(13)则安装于模具的动模一侧，中央驱动蜗杆(15)用于驱动蜗杆套(13)以驱动蜗杆套驱动齿轮(9)，从而达到驱动螺纹型芯齿轮(7)的目的。
3.根据权利要求1一种用于生产污水处理管的注塑模具，所述机构中，螺纹型芯转动组件安装于所应用对象模具的动模一侧，蜗杆驱动组件中除中央驱动蜗杆(15)安装于定模一侧外，其余组件零件皆安装于模具的动模一侧。
4.根据权利要求1用于生产污水处理管的注塑模具，所述机构中，螺纹型芯转动组件对应于产品一模一腔的成型脱螺纹，蜗杆驱动组件则能实现一个驱动多个的要求。
5.一种中央蜗杆驱动型齿轮脱螺纹机构。
6.一种用于生产污水处理管，该管由用于生产污水处理管的注塑模具制造。
7.一种中央蜗杆驱动型齿轮脱螺纹机构的使用方法。
说明书
一种用于生产污水处理管的注塑模具
技术领域
本发明涉及模具的技术领域，具体为一种用于生产污水处理管的注塑模具。
背景技术
在污水处理管制造过程中，常常采用注塑模具制造成型，而在注塑模具的脱螺纹机构中，如果模具空间结构比较狭小，而产品有需要多模腔布局时，采用齿条驱动来进行脱螺纹一个会增加模具的结构尺寸，另外一个需要更多的中间传递机构;再一个是需要增加额外的油缸驱动机构，且多模腔布局的腔数将减小，中间的空间得不到充分利用，模具的单模制造成本提高。
发明内容
本发明所要解决的技术问题在于提供一种用于生产污水处理管的注塑模具，包括中央蜗杆驱动型齿轮脱螺纹机构，设计合理，结构紧凑，工作稳定，安全可靠，使用便利;为解决上述现有的技术问题，本发明采用如下方案：一种用于生产污水处理管的注塑模具，包括中央蜗杆驱动型齿轮脱螺纹机构，包括中央螺纹型芯、内沿顶出推管、辅助顶出型针、脱料顶杆、上转动套、转动套固定板、螺纹型芯齿轮、下螺纹套、蜗杆套驱动齿轮、齿轮键、下轴承、地封盖、蜗杆套、上轴承、中央驱动蜗杆。
作为优选，所述机构螺纹型芯转动组件包括中央螺纹型芯、内沿顶出推管、辅助顶出型针、脱料顶杆、上转动套、转动套固定板、螺纹型芯齿轮、下螺纹套、蜗杆套驱动齿轮;中央螺纹型芯为产品的内螺纹成型件，其上端套装于内沿顶出推管内，下端通过上转动套和下螺纹套安装于模具的模架模板上;内沿顶出推管为产品内螺纹的薄壁圆环成型件，其上端套装于模具成型件型芯镶件内，下端安装于模具的第一次顶出板上，起到顶出产品的薄壁圆环的作用;辅助顶出型针安装于模具的第一顶出板上，起到辅助内沿顶出推管顶出的作用;脱料顶杆套装于中央螺纹型芯的中心，下端安装于应用模具的第二次顶出板上，起到对产品的流道废料剪除和顶出的作用;上转动套套装于中央螺纹型芯上，并位于螺纹型芯齿轮的上端，其外端通过转动套固定板固定安装于模具的模板上，起到对螺纹型芯齿轮的上行进行限制的作用;螺纹型芯齿轮通过销钉紧固安装于中央螺纹型芯上，用于将蜗杆套驱动齿轮的动力传递给中央螺纹型芯;下螺纹套通过其内部的内螺纹与中央螺纹型芯螺纹配合，其外端安装于模具模板上，用于中央螺纹型芯的上下运动导向，为中央螺纹型芯的平稳转动提供导向;螺纹型芯齿轮与蜗杆套驱动齿轮为齿轮传动啮合配合关系。
作为优选，所述机构蜗杆驱动组件包括蜗杆套驱动齿轮、齿轮键、下轴承、地封盖、蜗杆套、上轴承、中央驱动蜗杆;蜗杆套驱动齿轮套装于蜗杆套上，其与蜗杆套的扭动通过齿轮键来传递;蜗杆套的上端套装上轴承，下端套装下轴承后，套装于模具模架的模板上，蜗杆套可以自由转动，蜗杆套与中央驱动蜗杆为蜗杆传动配合安装;中央驱动蜗杆的上端安装于模具的定模一侧，蜗杆套则安装于模具的动模一侧，中央驱动蜗杆用于驱动蜗杆套以驱动蜗杆套驱动齿轮，从而达到驱动螺纹型芯齿轮的目的。
作为优选，所述机构中，螺纹型芯转动组件安装于所应用对象模具的动模一侧，蜗杆驱动组件中除中央驱动蜗杆安装于定模一侧外，其余组件零件皆安装于模具的动模一侧。
作为优选，所述机构中，螺纹型芯转动组件对应于产品一模一腔的成型脱螺纹，蜗杆驱动组件则能实现一个驱动多个的要求。
一种用于生产污水处理管，该管由上述一种用于生产污水处理管的注塑模具制造。
本发明中：一种中央蜗杆驱动型齿轮脱螺纹机构解决的技术问题是：多腔脱螺纹模具齿轮脱螺纹机构中的狭小空间得不到充分利用，造成单模制造的成本增高，达到的有益效果是：在多腔脱螺纹模的模腔之间设计脱螺纹机构驱动机构，减小了模具的结构尺寸，充分利用的模板的开闭动力来驱动脱螺纹机构的转动，降低了模具的制造难度和生产成本。
本发明中：螺纹型芯转动组件部件解决的技术问题是：产品的内螺纹脱模包紧力较大难以脱落问题，达到的有益效果是：螺纹的脱模通过螺纹型芯转动来脱离，产品的脱模则通过顶杆及螺纹外圆的推管推出来脱模，螺纹无变形，脱模动作可靠。
本发明中：蜗杆驱动组件部件解决的技术问题是：在模具的多腔的中央部位无法充分利用设置脱螺纹型芯的驱动组件，达到的有益效果是：充分利用了螺纹产品模腔之间的空间，充分利用了模具的模板开闭动力来达到驱动螺纹转动脱模的目的。
本发明整体，相比现有技术中脱螺纹机构的驱动机构需要额外设计，模具结构尺寸大导致单件模具生产制作成本高的问题，其有益效果是：能合理利用模具的结构空间，降低模具的单件生产制造成本，机构运动可靠，结构简单，能有效降低模具的单件制造成本。由本发明用于生产污水处理管的注塑模具制造出来的管道成型精度得到了大大的提高。
