申请日2018.04.24
公开(公告)日2018.12.18
IPC分类号C02F9/10
摘要
本实用新型公开了环保机械技术领域的一种环保机械废水净化装置，包括箱体，所述旋转轴的另一端通过轴承安装有废水回收管，所述旋转轴左端外壁固定套接安装有净化筒，所述净化筒的另一端套接安装有连接轴，所述净化筒的内壁顶部与底部均匀对称安装有结构相同的搅碎组件，所述箱体的右侧安装有连接杆，所述安装板靠近箱体的一侧安装有液压缸，通过水泵将废水从废水回收管和旋转轴吸至净化筒内腔，驱动电机带动旋转轴旋转，使净化筒内腔的水受到离心力的影响被搅碎杆进行搅碎，搅碎完成的废水经过溢水孔二经过加热层进行加热消毒，再经过活性炭吸附层除臭，提高了净化效率，使水均匀净化，净化效果更好。
权利要求书

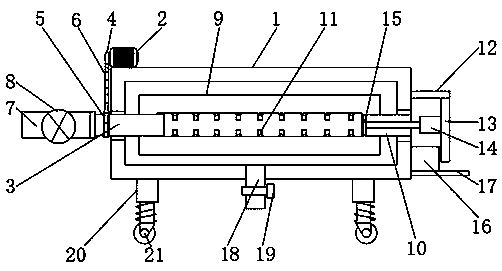

1.一种环保机械废水净化装置，包括箱体(1)，其特征在于：所述箱体(1)的顶部左侧安装有驱动电机(2)，所述箱体(1)的左侧插接有旋转轴(3)，且旋转轴(3)贯穿箱体(1)，且旋转轴(3)与箱体(1)的连接处安装有轴承，所述旋转轴(3)上安装有被动齿轮(5)，且被动齿轮(5)位于箱体(1)左侧，所述驱动电机(2)的输出端安装有主动齿轮(4)，所述主动齿轮(4)与被动齿轮(5)之间通过链条(6)连接，所述旋转轴(3)的另一端通过轴承安装有废水回收管(7)，所述废水回收管(7)上安装有水泵(8)，所述旋转轴(3)右侧外壁套接安装有净化筒(9)，且净化筒(9)位于箱体(1)内腔，所述净化筒(9)的另一端套接有连接轴(10)，且连接轴(10)与净化筒(9)右侧通过轴承连接，所述连接轴(10)与旋转轴(3)均为中空结构，所述净化筒(9)的内壁顶部与底部均匀对称安装有结构相同的搅碎组件(11)，所述箱体(1)的右侧安装有连接杆(12)，所述连接杆(12)的底部右侧安装有安装板(13)，所述安装板(13)靠近箱体(1)的一侧安装有液压缸(14)，且液压缸(14)的左侧安装有伸缩杆，且伸缩杆的另一端延伸至连接轴(10)内腔并安装有刮垢组件(15)，所述箱体(1)的右侧底部安装有底板(17)，所述底板(17)的顶部安装有回收箱(16)，且回收箱(16)位于液压缸(14)下方，所述箱体(1)的底部中央安装有出水管(18)，所述出水管(18)上安装有流量控制阀(19)，所述箱体(1)的底部左右两侧均对称安装有结构相同的弹簧缓冲杆(20)，所述弹簧缓冲杆(20)底部安装有移动轮(21)。
2.根据权利要求1所述的一种环保机械废水净化装置，其特征在于：所述净化筒(9)包括活性炭吸附层(91)，所述活性炭吸附层(91)外壁均匀开设有通孔，所述活性炭吸附层(91)的内侧安装有加热层(93)，所述加热层(93)与活性炭吸附层(91)之间均匀安装有溢水孔一(92)，所述加热层(93)的内腔安装有导热管(94)，且导热管(94)的外侧安装有储电电池，所述导热管(94)内腔安装有加热丝(95)，所述净化筒(9)的内腔内壁顶部与底部均开设有溢水孔二(96)，且溢水孔二(96)与搅碎组件(11)的位置相互错开，且溢水孔二(96)内腔安装有过滤网，所述净化筒(9)的内壁通过溢水孔二(96)与加热层(93)内侧连通。
3.根据权利要求1所述的一种环保机械废水净化装置，其特征在于：所述净化筒(9)内壁底部搅碎组件(11)包括两组弧形块(111)，两组所述弧形块(111)均通过连接板(112)连接，两组所述弧形块(111)之间安装有转动轴(113)，且转动轴(113)位于连接板(112)上方，所述转动轴(113)顶部安装有搅碎杆(114)，所述搅碎杆(114)的左右两侧均对称安装有压簧(116)，且压簧(116)的另一端与连接板(112)固定连接，所述搅碎杆(114)外壁均匀开设有通孔(115)。
4.根据权利要求1所述的一种环保机械废水净化装置，其特征在于：所述刮垢组件(15)包括圆形板(151)，所述圆形板(151)的右侧中央安装有螺纹连接杆(152),且伸缩杆左端开设有与螺纹连接杆(152)相匹配的螺孔，所述圆形板(151)的圆周外壁均匀安装有固定杆(153),所述固定杆(153)远离圆形板(151)的一侧插接有活动杆(154)，所述活动杆(154)远离固定杆(153)一侧连接有毛刷(155)，且毛刷(155)远离固定杆(153)的一侧与连接轴(10)内壁相贴合，且固定杆(153)上开设有与活动杆(154)相匹配的活动通口，所述活动杆(154)靠近圆形板(151)的一侧安装有复力弹簧(156)，且复力弹簧(156)的另一端与固定杆(153)内腔靠近圆形板(151)一侧内壁连接，所述活动杆(154)的两侧安装有限位块(157)，且限位块(157)位于固定杆(153)内腔。
5.根据权利要求1所述的一种环保机械废水净化装置，其特征在于：所述净化筒(9)内壁与旋转轴(3)、连接轴(10)的外壁相贴合。
说明书
一种环保机械废水净化装置
技术领域
本实用新型涉及环保机械技术领域，具体为一种环保机械废水净化装置。
背景技术
废水是指含有耗氧污染物、植物营养物和有毒污染物等污染成分的生活污水、工业废水等，废水对环境的破坏是相当大的，未经处理的废水直接流入渠道、江河、湖泊污染地表水，如果毒性较大会导致水生动植物的死亡至绝迹，工业废水还可能渗透到地下水，污染地下水;如果周边居民采用被染的地表水或者地下水作为生活用水，会危害身体健康，重者死亡;工业废水渗入土壤，造成土壤污染。影响植物和土壤中微生物的生长;有些工业废水还带有难闻的恶臭，污染空气;工业废水中的有毒有害物质会被动植物的摄取和吸收作用残留在体内，而后通过食物链到达人体内，对人体造成伤害。而现有的工业废水净化不彻底，净化效果差，为此，我们提出一种一种环保机械废水净化装置。
发明内容
本实用新型的目的在于提供一种环保机械废水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：包括箱体，所述箱体的顶部左侧安装有驱动电机，所述箱体的左侧插接有旋转轴，且旋转轴贯穿箱体，且旋转轴与箱体的连接处安装有轴承，所述旋转轴上安装有被动齿轮，且被动齿轮位于箱体左侧，所述驱动电机的输出端安装有主动齿轮，所述主动齿轮与被动齿轮之间通过链条连接，所述旋转轴的另一端通过轴承安装有废水回收管，所述废水回收管上安装有水泵，所述旋转轴右侧外壁套接安装有净化筒，且净化筒位于箱体内腔，所述净化筒的另一端套接有连接轴，且连接轴与净化筒右侧通过轴承连接，所述连接轴与旋转轴均为中空结构，所述净化筒的内壁顶部与底部均匀对称安装有结构相同的搅碎组件，所述箱体的右侧安装有连接杆，所述连接杆的底部右侧安装有安装板，所述安装板靠近箱体的一侧安装有液压缸，且液压缸的左侧安装有伸缩杆，且伸缩杆的另一端延伸至连接轴内腔并安装有刮垢组件，所述箱体的右侧底部安装有底板，所述底板的顶部安装有回收箱，且回收箱位于液压缸下方，所述箱体的底部中央安装有出水管，所述出水管上安装有流量控制阀，所述箱体的底部左右两侧均对称安装有结构相同的弹簧缓冲杆，所述弹簧缓冲杆底部安装有移动轮。
优选的，所述净化筒包括活性炭吸附层，所述活性炭吸附层外壁均匀开设有通孔，所述活性炭吸附层的内侧安装有加热层，所述加热层与活性炭吸附层之间均匀安装有溢水孔一，所述加热层的内腔安装有导热管，且导热管的外侧安装有储电电池，所述导热管内腔安装有加热丝，所述净化筒的内腔内壁顶部与底部均开设有溢水孔二，且溢水孔二与搅碎组件的位置相互错开，且溢水孔二内腔安装有过滤网，所述净化筒的内壁通过溢水孔二与加热层内侧连通。
优选的，所述净化筒内壁底部搅碎组件包括两组弧形块，两组所述弧形块均通过连接板连接，两组所述弧形块之间安装有转动轴，且转动轴位于连接板上方，所述转动轴顶部安装有搅碎杆，所述搅碎杆的左右两侧均对称安装有压簧，且压簧的另一端与连接板固定连接，所述搅碎杆外壁均匀开设有通孔。
优选的，所述刮垢组件包括圆形板，所述圆形板的右侧中央安装有螺纹连接杆,且伸缩杆左端开设有与螺纹连接杆相匹配的螺孔，所述圆形板的圆周外壁均匀安装有固定杆,所述固定杆远离圆形板的一侧插接有活动杆，所述活动杆远离固定杆一侧连接有毛刷，且毛刷远离固定杆的一侧与连接轴内壁相贴合，且固定杆上开设有与活动杆相匹配的活动通口，所述活动杆靠近圆形板的一侧安装有复力弹簧，且复力弹簧的另一端与固定杆内腔靠近圆形板一侧内壁连接，所述活动杆的两侧安装有限位块，且限位块位于固定杆内腔。
优选的，所述净化筒内壁与旋转轴、连接轴的外壁相贴合。
与现有技术相比，本实用新型的有益效果是：
1.通过水泵将废水从废水回收管和旋转轴吸至净化筒内腔，驱动电机带动净化筒旋转，使净化筒内腔的水受到离心力的影响被搅碎杆进行均匀搅碎，搅碎完成的废水经过溢水孔二经过加热层进行加热消毒，再经过活性炭吸附层除臭，提高了净化效率，且使水均匀净化，净化效果更好。
2. 通过液压缸来回推动伸缩杆对搅碎废水中残留的污垢进行清洗，推动时，搅碎杆受到了刮垢组件的影响向左侧倾斜挤压弹簧，然后复位，使刮垢组件上的毛刷能够充分的对搅碎杆及净化筒内壁进行刮除清洗，有效的解决了污垢残留，便于下次净化，提高了下次使用质量。
